Устройство для выравнивания гибкого дискового носителя информации

Устройство для выравнивания гибкого дискового носителя информации

Иллюстрации

Показать все

Реферат



Изобретение относится к дисковым носителям информации и позволяет повысить экономичность устройства для выравнивания гибкого носителя . Новым является то, что гибкий дисковый носитель 2 информации и выравниватели 3 в зоне их перекрытия имеют области,выполненные из электретов , причем указанные области обращены одна к другой одноименно электризованными поверхностями. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 11 В 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг. 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4441616/10 (22) 05.05.88 (46) 30.03.91. Бюл. В 1 2 (75) А.Л.Жачек (53) 681.84.083.8 (088.8) (56) Авторское свидетельство СССР

9 445058, кл. G 11 В 5/00, 1974. (54) УСТРОЙСТВО ДЛЯ %1РАВНИВАНИЯ

ГИБКОГО ДИСКОВОГО 11ОСИТЕЛЯ ИНФОРМАЦИИ

ÄÄSUÄÄ 1638729 А1 (57) Изобретение относится к дисковым носителям информации и позволяет повысить экономичность устройст- . ва для выравнивания гибкого носителя. Новым является то, что гибкий дисковый носитель 2 информации и выравниватели 3 в зоне их перекрытия имеют области, выполненные из электретов, причем укаэанные области обращены одна к другой одноименно электрнэованными поверхностями. 3 ил.

1638729

Изобретение относится к технике н ак опл ения информации, в ч ас тиос ти к дисковым носителям информации.

Цель изобретения — повышение экономичности устройства.

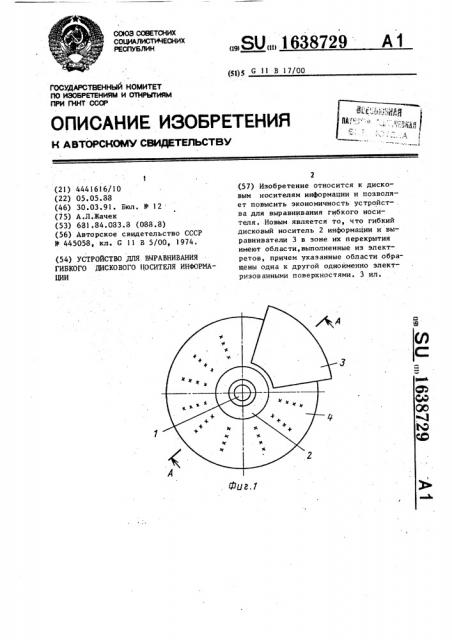

На фиг.1 схематично представлена конструкция устройства для выравнивания дискового носителя информации; на фиг.2 — разрез А-А на фиг.1 для варианта, когда в устройстве используются моноэлектреты; на фиг.3 — то же, для случая когда используются электреты с разноименными электризаванными поверхностями.

Устройство содержит установленный на валу 1 дисковый носитель 2 информации, с противоположных сторон которого установлены выравниватели 3 ° Дисковый носитель 2 и выравниватели 3 в зоне их перекрытия имеют поверхности, выполненные из электретов, наэлектризованных таким образом, что дисковый носитель 2 и выравнивали 3 обращены друг к другу поверхностями, электризованными зарядами одноrо знака.

Устройство работает следующим образом.

В исходном положении дисковый носитель 2 информации находится в свободном нижнем положении, при ко— тором края его под действием силы тяжести опущены. .При записи и считывании информации под действием центробежной силы края дискового носителя 2 поднимаются и он выравнивается. Во время вращения дискового носителя 2 возникают его пространственные колебания,Они уменьшаются в зоне перекрытия дискового носителя 2 и выравнивателей 3 под действием сил электростатического отталкивания между областями

4 — 6 дискового носителя 2 и вырав1ц нивателей 3 соответственно, выполненными из электретов.

Степень электризации электретов выбирается из условия обеспечения необходимой выравнивающей силы и исключения перекоса дискового носителя

2 информации. Вследствие этого накопитель информации, вращаясь,проходит место расположения записывающих и считывающих головок выровненным.

Ф о р м у л а изобретения

Устройство для выравнивания гибкого дискового носителя информации, содержащее установленный на валу гибкий дисковый носитель информации и выравниватели,.установленные с противоположных сторон гибкого дискового носителя информации, о т л и ч а ющ е е с я тем, что, с целью повышения экономичности устройства, гибкий дисковый носитель информации и выравниватели в зоне из перекрытия имеют области, выполненные из электретов, причем указанные области обращены одна к другой одноименно электризованными поверхностями.

1638729

1 À

Составитель В. Севастьянов

Редактор Л.Пчолинская Техред M,Äèäûê Корректор А,Осауленко

Тираж 340

Подписное

Заказ 929

ВНИИПИ. Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
