lb 3920

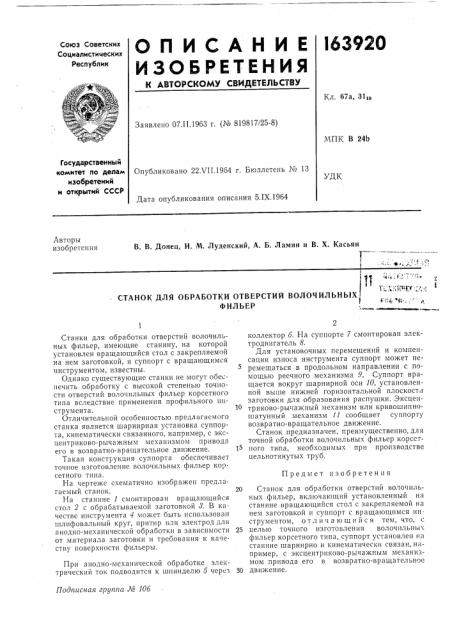

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕ.ПЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 67а, 31„

Заявлено 07.11.1963 г. (№ 819817/25-8) МПК В 24b

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 22Х11,1964 г. Бюллетень № 13

УДК

Дата опубликования описания 5.IX.1964

Авторы изобретения

В. В. Донец, И. М. Луденский, А. Б. Ламин и В. Х. Касьян

) СТАНОК ДЛЯ ОБРАБОТКИ ОТВЕРСТИЙ ВОЛОЧИЛЬНЫХ

ФИЛЬЕР

Предмет изобретения

Подггисная гру!ггга № 10б

Станки для обработки отверстий волочильных фильер, имеющие станину, на которой установлен вращающийся стол с закрепляемой на нем заготовкой, и суппорт с вращающимся инструментом, известны.

Однако существующие станки не могут ооеспечить обработку с высокой степенью точности отверстий волочильных фильер корсетного типа вследствие применения профильного инструмента.

Отличительной особенностью предлагаемого станка является шарнирная установка суппорта, кинематически связанного, например, с эксцентриково-рычажным механизмом привода его в возвратно-вращательное движение.

Такая конструкция суппорта обеспечивает точное изготовление волочильных фильер корсетного типа.

На чертеже схематично изображен предлагаемый станок.

На станине 1 смонтирован вращающийся стол 2 с обрабатываемой заготовко" 8. В качестве инструмента 4 может быть использован шлифовальный круг, притир или электрод для анодно-механической обработки в зависимости от материала заготовки и требования к качеству поверхности фильеры.

При анодно-механической обработке электрический ток подводится к шпинделю 5 через коллектор б. На суппорте 7 смонтирован электродвигатель 8.

Для установочных перемещений и компенсации износа инструмента суппорт может перемещаться в продольном направлении с помощью реечного механизма 9. Суппорт вращается вокруг шарнирной оси 10, установленной выше нижней горизонтальной плоскости заготовки для образования распушки. Эксцентриково-рычажный механизм или кривошипношатунный механизм 11 сообщает суппорту возвратно-вращательное движение.

Станок предназначен, преимущественно, для точной обработки волочильных фильер корсет1 ного типа, необходимых прн производстве цельнотянутых труб.

20 Станок для обработки отверстий волочильных фильер, включающий установленный на станине вращающийся стол с закрепляемой на нем заготовкой и суппорт с вращающимся нн. струментом, отличающийся тем, что, с

25 целью точного изготовления волочильных фильер корсетного типа, суппорт установлен на станине шарнирно и кинематически связан, например, с эксцентриково-рычажным механизмом привода его в возвратно=вращательное

30 движение

163920

Составитель В. В. Перепелицнн

Редактор Л. М. Жаворонкова Тсхред Л. К. Ткаченко Корректор М. П. Ромашова

Заказ 1877/!5 Тира>к !475 Формат бум. 60X90 /8 Объем О,!3 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
