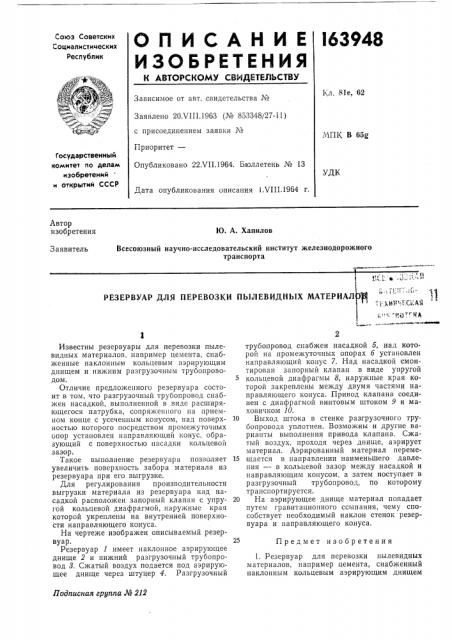

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 81е, 62

Зависимое от авт. свидетельства №

Заявлено 20Х111.1963 (¹ 853348j27-11) с присоединением заявки №

Приоритет—

Опубликовано 22ХП.1964. Бюллетень № 13

МПК В 65g

Государственный комитет по делам изобретений и открытий СССР

УДК

Дата опубликования описания 1 VIII,1964 г.

Автор изобретения

Ю. А. Хапилов

Всесоюзный научно-исследовательский институт железнодорожного транспорта

3 аявитель

РЕЗЕРВУАР ДЛЯ ПЕРЕВОЗКИ ПЪ|ЛЕВИДНЪ|Х МАТЕРИАЛ

Ч (НУ :ЕС1 АЯ

1 - ° i 1тг Ц

Предмет изобретения

Подписная группа М 212

Известны резервуары для перевозки пылевидных материалов, например цемента, снабженные наклонным кольцевым аэрирующим днищем и нижним разгрузочным трубопроводом.

Отличие предложенного резервуара состоит в том, что разгрузочный трубопровод снабжен насадкой, выполненной в виде расширяющегося патрубка, сопряженного на приемном конце с усеченным конусом, над поверхностью которого посредством промежуточных опор установлен направляющий конус, образующий с поверхностью насадки кольцевой зазор.

Такое выполнение резервуара позволяет увеличить поверхность забора материала из резервуара при его выгрузке.

Для регулирования производительности выгрузки материала из резервуара над насадкой расположен запорный клапан с упругой кольцевой диафрагмой, наружные края которой укреплены на внутренней поверхности направляющего конуса.

На чертеже изображен описываемый резервуар.

Резервуар 1 имеет наклонное аэрирующее днище 2 и нижний разгрузочный трубопровод 3. Сжатый воздух подается под аэрирующее днище через штуцер 4. Разгрузочный трубопровод снабжен насадкой 5, над которой на промежуточных опорах б установлен направляющий конус 7. Над насадкой смонтирован запорный клапан в виде упругой кольцевой диафрагмы 8, наружные края которой закреплены между двумя частями направляющего конуса. Привод клапана соединен с диафрагмой винтовым штоком 9 и маховичком 10.

10 Выход штока в стенке разгрузочного трубопровода уплотнен. Возможны и другие варианты выполнения привода клапана. Сжатый воздух, проходя через днище, аэрирует материал. Аэрированный материал переме15 щается в направлении наименьшего давления — в кольцевой зазор между насадкой и направляющим конусом, а затем поступает в разгрузочный трубопровод, по которому транспортируется.

20 На аэрирующее днище материал попадает путем гравитационного ссыпания, чему способствует необходимый наклон стенок резервуара и направляющего конуса.

1. Резервуар для перевозки пылевидных материалов, например цемента, снабженный наклонным кольцевым аэрирующим днищем

163948

3 и нижним разгрузочным трубопроводом, отл и ч а ю шийся тем, что, с целью увеличения поверхности забора материала из резервуара при его выгрузке, разгрузочный трубопровод снабжен насадкой, выполненной в виде расширяющегося патрубка, сопряженного на приемном конце с усеченным конусом, над наружной поверхностью которого посредством промежуточных опор установлен направляющий конус, образующий с поверхностью на-. садки кольцевой зазор.

2. Резервуар по п. 1, отл ич а ю щи и ся тем, что, с целью регулирования производительности выгрузки материала из резервуара, над насадкой расположен запорный клапан с упругой кольцевой диафрагмой, наружные края которой укреплены на внутренней поверхности направляющего конуса.
