Реферат



Изобретение относится к сельскому хозяйству , а именно к оборудованию для гидропоники . Цель изобретения - увеличение производительности установки. Установка включает самодвижущийся вертикальный замкнутый конвейер 1, включающий носитель в виде трубы с продольным пазом, в которой с возможностью перемещения установлены шары с подвешенными На них вегетационными устройствами 5. Последник соединены между собой замкнутой гибкой связью. Вегетационные устройства заполняются семенами е нижней точке конвейера , которые прорастают, начиная с его верхней точки при движении вниз по спиральной части. Вес поддонов на спиральной части конвейера возрастает, обеспечивая движение конвейера. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s А 01G 31/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР л (.

+ Ф", / 1 1 «.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4665118/15 (22) 30,12.88 (46) 07,04.91. Бюл. № 13 (75) В.А. Саакян и Р,И. Саркисов (53) 631.344(088.8) (56) Шаповалов Л,В. Безостановочный конвейер зеленого корма. — Техника в сельском хозяйстве, 1985, ¹ 1, с, 10-11. (54) УСТАНОВКА ДЛЯ ГИДРОПОННОГО

ВЫРАЩИВАНИЯ РАСТЕНИЙ (57) Изобретение относится к сельскому хозяйству, а именно к оборудованию для гидропоники. Цель изобретения — увеличение производительности установки. Установка

„„ Ы„„1639528 А1 включает самодвижущийся вертикальный замкнутый конвейер 1, включающий носитель в виде трубы с продольным пазом, в которой с возможностью перемещения установлены шары с подвешенными На них вегетационными устройствами 5, Последник соединены между собой замкнутой гибкой связью. Вегетационные устройства заполняются семенами в нижней точке конвейера, которые прорастают, начиная с его верхней точки при движении вниз по спиральной части. Вес поддонов на спиральной части конвейера возрастает, обеспечивая движение конвейера. 4 ил.

1639528

Изобретение относится к сельскому хозяйству, а именно к оборудованию для гидропоники.

Цель изобретения — увеличение производительности установки. 5

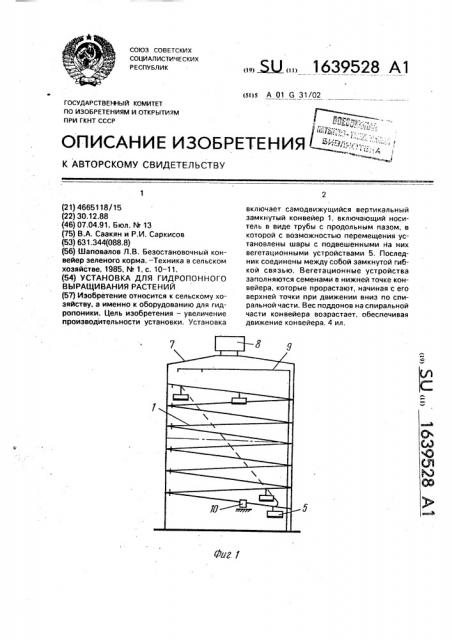

На фиг. 1 представлена схема установки для гидропонного выращивания растений; на фиг, 2 — схема конвейера; на фиг, 3 — то же, фрагмент в разрезе; на фиг. 4 — то же, вид конвейера сверху, 10

Установка включает самодвижущийся вертикальный замкнутый конвейер 1, включающий носитель в виде трубы 2 с продольным пазом, в которой с возможностью перемещения установлены стальные шары 15

3 с подвешенными на них посредством под весок 4 вегетационными устройствами 5, Последние соединены между собой гибкой связью 6 с равномерным шагом. Нисходящий участок конвейера 1 выполнен спира- 20 леобразным, а восходящий — наклонным.

Конвейер 1 находится внутри кожуха 7, причем каждый виток спирали жестко на нем зафиксирован. Имеются калорифер 8 и кольцевое устройство 9 для полива расте- 25 ний. В нижней части конвейер 1 снабжен стопором 10.

Загрузку конвейера 1 вегетационными устройствами 5 (например, в виде поддонов) производят с нижней точки восходящего на- 30 клонного участка конвейера 1 в заданном

Р технологическом режиме. С момента перемещения поддона с семенами по спирали начинается процесс их проращивания. Каждый иэ витков спирали поддон проходит в течение суток, при этом непрерывно происходит прирост веса биомассы растений на поддоне, Таким образом, тяговое усилие на гибкой связи 6 от веса поддонов на спиральной части конвейера 1 превышает усилие от веса поддонов на наклонной части, При этом происходит самопроизвольное движение конвейера 1 вдоль трубы 2. Стопор 10 обеспечивает остановку конвейера 1 для сьема продукции и посева семян.

Формула изобретения
