Привязь для животного

Привязь для животного

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству . Цель изобретения - расширение области применения путем обеспечения возможности привязывания животных разного роста. Привязь для животного содержат несущую балку 2 стойла, на которой закреплена защелка 9, соединенная с тягой 10. Под балкой 2 установлена шейная рама, боковина 6 которой имеет упор 7 для собачки 8, которая снабжена противовесом 12. Противовес 12 установлен с возможностью свободного перемещения вдоль цепи 1 между собачкой 8.и защелкой 9 и взаимодействия с ними. Подойдя к кормушке, животное нажимает на боковину 6, которая поворачивается и фиксируется собачкой 8. Для отвязывания животного тягой 10 отжимают защелку 9, освобождая противовес 12. Противовес t2 скользит по цепи 1 и воздействует на собачку 8, которая освобождает упор 7 боковины 6. Шейная рама раскрывается, освобождая животное. 1 з.п. ф-лы, 2 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s А 01 К 1/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ЫКР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4657646/15 (22) 16.01.89 (46) 07,04.91. Бюл, М 13 (71) Научно-производственное объединение

"Подмосковье" Отделения по Нечерноземной зоне ВАСХНИЛ (72) Б.И.Журавлев, А.Д.Черебедов, M.M.Шипилов и Э.Р. Макаров (53) 636.083.32(088.8) (56) Патент США И 4055149, кл. A 01 K 1/06; 1978.

Авторское свидетельство СССР

М 1491418, кл. Я 01 K 1/06, 1987. (54) ПРИВЯЗЬ ДЛЯ ЖИВОТНОГО (57) Изобретение относится к сельскому хозяйству. Цель изобретения — расширение области применения путем обеспечения

„„Я „„1б39547 А1 возможности привязывания животных разного роста. Привязь для животного содержат несущую балку 2 стойла, на которой закреплена защелка 9, соединенная с тягой

10. Под балкой 2 установлена шейная рама, боковина 6 которой имеет упор 7 для собачки 8, которая снабжена противовесом 12.

Противовес 12 установлен с воэможностью свободного перемещения вдоль цепи 1 между собачкой 8.и защелкой 9 и взаимодействия с ними, Подойдя к кормушке, животное нажимает на боковину 6, которая поворачивается и фиксируется собачкой 8. Для отвязывания животного тягой 10 отжимают защелку 9, освобождая противовес 12. Противовес 12 скользит по цепи 1 и воздействует на собачку 8, которая освобождает упор

7 боковины 6. Шейная рама раскрывается, освобождая животное. 1 з,п. ф-лы, 2 ил.

1639547

40 стойла.

Изобретение относится к сельскому хозяйству, в частности к устройствам для автоматического привязывания животных, преимущественно крупного рогатого скота.

Цель изобретения — расширение области применения привязи путем обеспечения возможности привязывания животных разного роста.

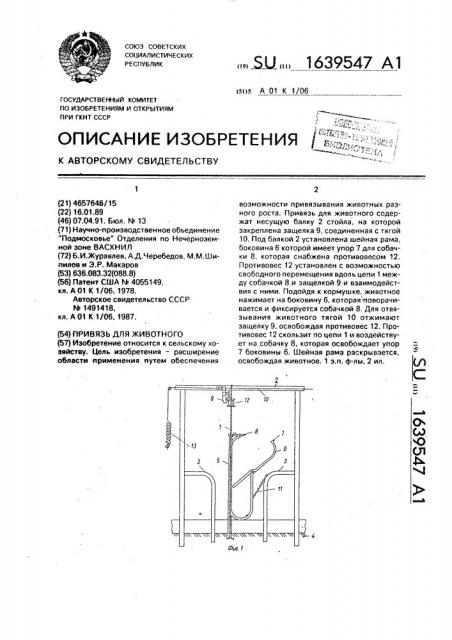

На фиг. 1 изображена привязь для животного, общий вид; на фиг. 2 — то же, фрагмент;

Привязь для животного содержит цепь

1, закрепленную между горизонтальной несущей балкой 2 стойла с дугами 3 и em основанием 4, на которой установлена с возможностью вертикального перемещения и поворота вокруг цепи 1 шейная рама с шарнирно соединенными между собой боковинами 5 и 6. На боковине 6 расположен упор 7, а на боковине 5 установлена собачка

8 для упора 7. На несущей балке 2 закреплена защелка 9, соединенная с тягой 10.

Шейна рама имеет ограничитель ее поворота, выполненный в виде цепи 11, прикрепленной своими концами к боковине 5 и дуге 3. Собачка 8 снабжена противовесом

12, установленным с возможностью свободного перемещения вдоль цепи 1 между защелкой 9 и собачкой 8 и взаимодействия с ними.

Длина цепи 11 такова, что в нижнем положения шейная рама располагается в одной плоскости с дугами 3. Тяга l0 имеет пружину 13, Привязь работает следующим образом.

В исходном положении шейная рама находится в нижнем положении, опираясь на основание 4 стойла, и раскрыта, т.е, боковина 6 отклонена и не удерживается собачкой 8, а противовес 12 удерживается защелкой 9. При подходе животного к кормушке его голова оказывается между боковинами 5 и 6 шейной рамы, поскольку с боков пространство перекрыто дугами 3.

Продвигаясь далее к корму, животное шеей

35 и грудью нажимает на нижнюю часть боковины 6, которая поворачивается на шарнире, ее упор 7 отжимает собачку 8, которая затем его фиксирует. Животное привязано, при этом его движения не стеснены, поскольку шейная рама может в зависимости от роста животного свободно перемещаться вдоль цепи 1 и поворачиваться вокруг нее на определенный угол, определяемый длиной цепи 11. Для отвязывания животного тягой 10 отжимают защелку 9, противовес

12 освобождается, скользит вниз по цепи 1 и воздействует на собачку 8, которая открывается и освобождает упор 7 боковины 6.

Последняя поворачивается вокруг шарнира и освобождает животное. Для подготовки привязи к работе противовес 12 поднимают вверх по цепи 1 и фиксируют защелкой 9, которая постоянно поджимается за счет пружины 13.

Формула изобретения

1. Привязь для животного, содержащая цепь, закрепленную между горизонтальной несущей балкой стойла с дугами и его основанием, на которой установлена с возможностью вертикального перемещения и поворота вокруг цепи шейная рама с шарнирно соединенными между собой боковинами, на одной из которых установлена собачка для упора, защелку, соединенную с тягой, и ограничитель поворота шейной рамы, отличающаяся тем, что, с целью расширения области ее применения путем обеспечения воэможности привязывания животных разного роста, защелка закреплена на несущей балке, а собачка снабжена противовесом, установленным с воэможностью свободного перемещения между защелкой и собачкой и взаимодействия с ни2. Привязь по и. 1,отл ича ющаяс я тем, что ограничитель поворота шейной рамы выполнен в виде цепи, прикрепленной своими концами к одной из боковин и дуге
