Реферат



Изобретение относится к обувному производству Vi может быть использовано для изготовления обуви для дошкольников. Цель изобретения - улучшение эксплуатационных свойств. Обувь содержит заготовку верха и узел низа. На заготовке верха размещена декоративная деталь в виде цветка, бабочки и т.п., состоящая из чашеобразной полости с вогнутыми эластичными стенками для приема воздуха и элементов декоративной детали, прикрепленных к чашеобразной полости, соединенной посредством воздуховода с полостью, выполненной в узле низа . Обе полости и воздуховод выполнены герметичными. 10 ил.

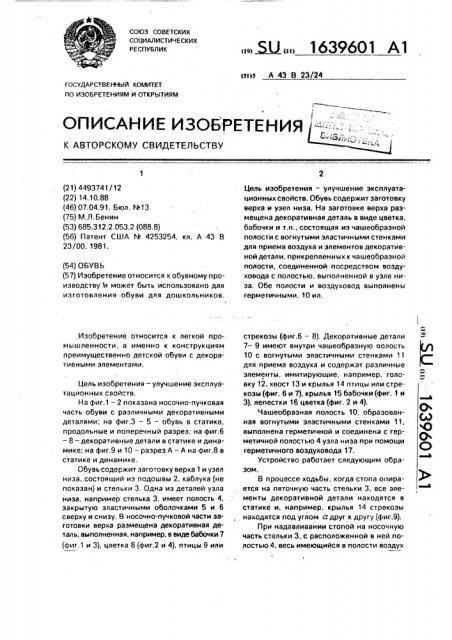

(! 9) ()!) союз советских социАлистических

РЕСПУБЛИК (з))з А 43 В 23/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4493741/12 (22) 14.10,88 (46) 07.04.91, Бюл. N 13 (75) M.Ë.Áåíèí (53) 685.312.2.053.2 (088.8) (56) Патент США М 4253254, кл. А 43 В

23/00, 1981. (54) ОБУВЬ (57) Изобретение относится к обувному производству и может быть использовано для изготовления обуви для дошкольников.

Изобретение относится к легкой промышленности, а именно к конструкциям преимущественно детской обуви с декоративными элементами.

Цель изобретения — улучшение эксплуатационных свойств, На фиг.1 — 2 показана носочно-пучковая часть обуви с различными декоративными деталями; на фиг,3 — 5 — обувь в статике, продольные и поперечный разрез; на фиг,б — 8 — декоративные детали в статике и динамике; на фиг.9 и 10 — разрез А — А на фиг,8 в статике и динамике.

Обувь содержит заготовку верха 1 и узел низа, состоящий из подошвы 2, каблука (не показан) и стельки 3. Одна из деталей узла низа, например стелька 3, имеет полость 4, закрытую эластичными оболочками 5 и 6 сверху и снизу, В носочно-пучковой части заготовки верха размещена декоративная деталь, выполненная, например,в видебабочки7 (фиг.1 и 3), цветка 8 (фиг.2 и 4), птицы 9 или

Цель изобретения — улучшение эксплуатационных свойств, Обувь содержит заготовку верха и узел низа. На заготовке верха размещена декоративная деталь в виде цветка, бабочки и т.п., состоящая иэ чашеобразной полости с вогнутыми эластичными стенками для приема воздуха и элементов декоративной детали, прикрепленных к чашеобраэной полости, соединенной посредством воэдуховода с полостью, выполненной в узле низа, Обе полости и воздуховод выполнены герметичными. 10 ил, стрекозы (фиг.6 — 8). Декоративные детали

7 — 9 имеют внутри чашеобразную полость

10 с вогнутыми эластичными стенками 11 для приема воздуха и содержат различные элементы, имитирующие, например, головку 12, хвост 13 и крылья 14 птицы или стрекозы(фиг, би 7), крылья 15 бабочки(фиг. 1 и

3j, лепестки 16 цветка (фиг. 2 и 4).

Чашеобразная полость 10, образованная вогнутыми эластичными стенками 11, выполнена герметичной и соединена с герметичной полостью 4 узла низа при помощи герметичного воздуховода 17.

Устройство работает следующим образом.

В процессе ходьбы, когда стопа онирается на пяточную часть стельки 3, все элементы декоративной детали находятся в статике и, например, крылья 14 стрекозы находятся под углом а друг к другу (фиг,9).

При надавливании стопой на носочную часть стельки 3, с расположенной в ней полостью 4, весь имеющийся в полости воздух

1639601

20 поступает через воздуховод 17 в герметичную полость 10 декоративнойдетали, которая увеличивается в объеме, в результате чего эластичные стенки 11 раздвигаются, и элементы 14 опускаются и занимают положение под углом а друг к другу(фиг.10). На фиг.6 и 7 элементы декоративной детали в статике изображены сплошной линией, а в динамике — штриховой.

Таким образом, в процессе ходьбы благодаря движению всех элементов декоративных деталей, закрепленных на заготовке верха обуви, происходит имитация полета птиц, бабочек, стрекозы, распускание лепестков цветка, что обеспечивает повышенную привлекательность детской обуви, а также стимулирует желание маленьких детей к ходьбе, Формула изобретения

Обувь, ппаимущественно детская, состоящая из заготовки верха и узла низа, содержащего полость. закрытую эластичной оболочкой, отличающаяся тем, что, с целью улучшения эксплуатационных свойств, на заготовке верха размещена декоративная деталь, состоящая из чашеобразной полости с вогнутыми эластичными стенками для приема воздуха и элементов декоративной детали, закрепленных на чашеобразной полости. соединенной посредством воздуховода с полостью узла низа, при этом обе полости и воздуховод выполнены герметичными.

1639601

1639601
