Качели

Качели

Иллюстрации

Показать все

Реферат



Изобретение относите ч к качелям и позволяег повысить развлекательность посредством того, что с каждой стороны перекладины 1 расположено по меньшей мере по два параллельных ограничителя 4 при этом каждый последующий нижерасполохеннъш ограничитель 4 на соответствующей стороне перекладины 1 отстоит от стоек на большем расстоянии, чем предыдущий вышерасположенныи ограничитель 4 Ограничители 4 на соответствующей стороне расположены на разных расстояниях один относительно другого 1 зп ф-лы 1 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИН - CKWX

РЕСПУБЛИК (я)з А 63 G 9/02

ГОСУДАРСТВЕННЫЙ KOMYTET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

//

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4453914/12 (22) 05,07,88 (46) 07.04.91. Бюл. ¹ 13 (71) Омский государственный университет (72) А.В.Михайлова и В,В,Михайло(53) 688.745 (088.8) (56) Авторское свидетельство СССР № 1430047, кл. А 63 6 9/02, 1986. (54) КАЧЕЛИ (57) Изобретение относится к качелям и позволяет повысить развлекательность по„, ЯЛ„„1639693 А1 средством того, что с каждой стороны перекладины 1 расположено по меньшей мере по два параллельных ограничителя 4, при атом каждый последующий нижерасположенный ограничитель 4 на соответствующей стороне перекладины 1 отстоит от стоек на большем расстоянии, чем предыдущий вышерасположенный ограничитель 4. Ограничители 4 на соответствующей стороне расположены на разных расстояниях один относительно другого. 1 з,п, ф-лы, 1 ил.

1639693

Изобретение относится к аттракционной технике, а именно к качелям.

Человек садится на сидение 3 и начинает раскачиваться. Вначале раскачивание происходит по всей длине тяг 2. Когда раскачивание входит в фазу больших амплитуд, тяги 2 начинают входить в контакт с ограничителями 4, что ведет к изменению скорости качания, периода и траектории, При этом при движении вверх зти изменения происходят неоднократно, Составитель Ю. Зезера

Техред М, Моргентал Корректор Н,Ревская

Редактор Н,Яцола

Заказ 975 Тираж 255 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Цель изобретения — повышение развлекательности. 5

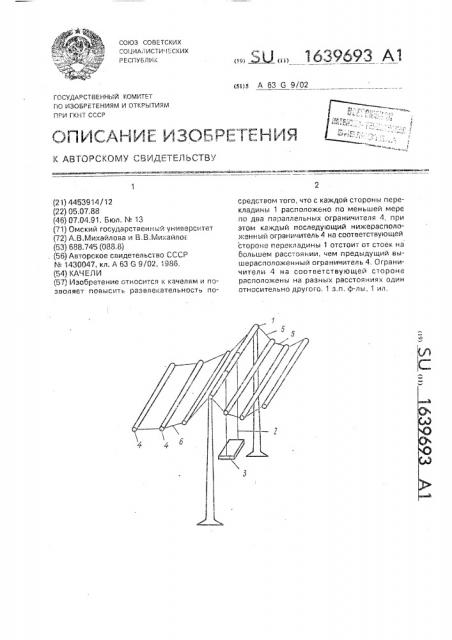

На чертеже изображены качели, вид сбоку.

Качели содержат установленную на стойках. горизонтальную перекладину 1 с подвешенными на ней тягами 2 и сиденьем 10

3 и ограничители 4 для изменения траектории качания тяг 2, расположенные ниже горизонтальной перекладины 1 и по разные стороны от нее. С каждой стороны перекладины 1 расположено по меньшей мере по 15 два параллельных ограничителя 4, при этом каждый последующий нижерасположенный ограничитель 4 на соответствующей стороне перекладины 1 отстоит от стоек на большем расстоянии, чем предыдущий 20 вышерасположенный ограничитель 4. Ограничители .4 на соответствующей стороне расположены на разных расстояниях один относительно другого.

Прямые 5, соединяющие кратчайшим 25 путем горизонтальную перекладину 1, установленную на стойках, с ограничителями 4 для изменения траектории качания тяг 2 образуют выпуклые в сторону тяг линии 6.

Качели функционируют следующим об- 30 разом.

Формула изобретения

1. Качели, содержащие установленную на стойках горизонтальную перекладину с подвешенными на ней тягами с сиденьем, и ограничители для изменения траектории качания тяг, расположенные ниже горизонтальной перекладины и по разные стороны от нее, о т л и ч а ю щ и е с я тем, что, с целью повышения развлекательности, с каждой стороны перекладины расположено по меньшей мере по два параллельных ограничителя, при этом каждый последующий нижерасположенный ограничитель на соответствующей стороне перекладины отстоит от стоек на большем расстоянии, чем предыдущий вышерасположенный ограничитель, 2. Качели по п.1, о т л и ч а ю щ и е с я тем, что ограничители на соответствующей стороне расположены на разных расстояниях один относительно другого,
