Реферат



Союз Советских

Социалистических

Республик

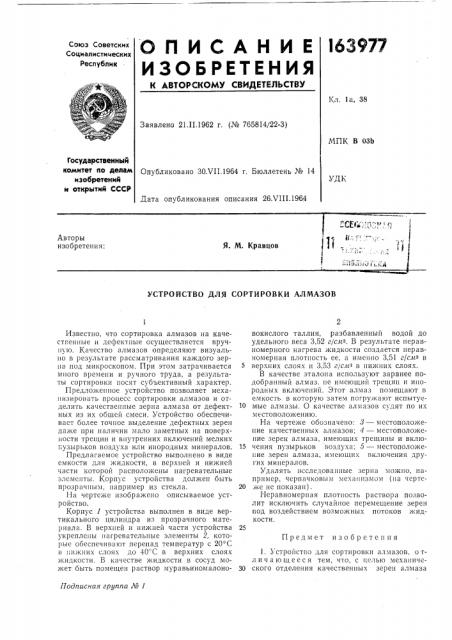

l63977 ()ПИСАНИЕ

И30БРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Кл. 1а, 38

Заявлено 21.II.1962 г. (№ 765814/22-3) МПК В 03b

Государственный комитет ло делам изобретений и открытий СССР

Опубликовано 30ХП.1964 г. Бюллетень № 14

УД1, Дата опубликования описания 26Л П1.1964

УСТРОЙСТВО ДЛЯ СОРТИРОВКИ АЛМАЗОВ

Подписная группа № 1

Известно, что сортировка алмазов на качествеи ые и дефектные осуществляется вручную. Качество алмазов определяют визуально в результате рассматривания каждого зерна под микроскопом. При этом затрачивается много времени и ручного труда, а результаты сортировки носят субъективный характер.

Предложенное устройство позволяет механизировать процесс сортировки алмазов и отделить качественные зерна алмаза от дефектных из их обшей смеси. Устройство обеспечивает более точное выделение дефектных зерен даже при наличии мало заметных на поверхпости трещин и внутренних включений мелких пузырьков воздуха или инородных минералов.

Предлагаемое устройство выполнено в виде емкости для жидкости, в верхней и нижней части которой расположены нагревательные элемспты. Корпус устройства должен быть прозрачным, например из стекла.

На чертеже изображено описываемое устройство.

Корпус 1 устройства выполнен в виде вертикального цилиндра из прозрачного материала. В верхней и нижней части устройства укреплены нагревательные элементы 2, которые обеспечивают перепад температур с 20 С и «r»rix слоях до 40 С в верхних слоях жидкости. В качестве жидкости в сосуд может быть помещен раствор муравьииомалоиовокислого таллия, разбавленный водой до удельного веса 3,52 г/с,кз. В результате неравномерного нагрева жидкости создается неравномерная плотность ее, а именно 3,51 г/см в верхних слоях и 3,53 г/с.я в нижних слоях.

В качестве эталона используют заранее подобранный алмаз, пе имеющий трещип и инородных включений. Этот алмаз помещают в емкость в которую затем погружают испытуе10 мые алмазы. О качестве алмазов судят по их местоположению.

На чертеже обозначено: 8 — местоположение качественных алмазов; 4 — местоположение зерен алмаза, имеющих трещины и вклю15 чеиия пузырьков воздуха; 5 — местоположецие зерен алмаза, имеющих включения других минералов.

Удалять исследованные зерна можно, иапример, черпачковым мехаппзмом (иа черте20 же не показан).

Неравномерная плотность раствора позволит исключить случайное перемещение зерен под воздействием возможных потоков жидкости.

Предмет изобретения

1. Устройство для сортировки алмазов, о тл и ч а ю ще ес я тем, что, с целью мехациче30 ского отделения качественных зерен алмаза

163977

Составитель Е. Кулакова

Гедакгор H. П. Белявская Техред Л, К, Ткаченко Корректор О. Б. Тюрина

Заказ 1960,6 Тираж 625 Формат бум. 60X90>)8 Объем 0 1 изд. л. Цена 5 коп.

ЦНИИ11И Государственного комитета во делам изобретений и открытий СССР а1осква, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 от дефектных, оно выполнено в виде емкости для жидкости с расположенными в верхней и нижней части нагревательными элементами.

2. Устройство по п. 1, отлич ающееся тем, что в качестве емкости может быть использован прозрачный, например стеклянный, сосуд.
