Способ очистки семян

Способ очистки семян

Иллюстрации

Показать все

Реферат



Изобретение относится к разделению и сортировке семенного материала по свойствам их поверхности крупности и форме Цель изобретения - повышение каиества очистки семян. Исходную смесь подают на перфорированную поверхность (ПП) 1 При ее вращении частицы смеси осуществляют сложное пространственное движение. Мелкая фракция проходит сквозь отверстия ПП 1, образуя проходовый поток. Крупная фракция перемещается в осевом направлении по ПП 1, образуя сходовый поток. Застрявшие в отверстиях семена заклинивают посредством установленного над ПП 1 эластичного барабана 2. Прочно заклиненные семена деформируют упругую стенку скребка 3 на внутренней поверхности ПП 1 и минуя ее, уносятся на участок, прикрытый скоебком 3. Здесь они выхимаются очистите ьи УМ элементом 4 в полость скребка 3 образуя отдельную третью фракцию разделяемой смеси. Полученные фракции собирают приемниками продуктов рг-здслечия. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 07 В 1/52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4673322/03 (22) 04.04.89 (46) 07.04.91, Бюл. ¹ 13 (71) Харьковский институт механизации и электрификации сельского хозяйства (72) П.М,Заика, А.И.Завгородний, А,B.Áîãoìîлов, Н,В.Бакум, В.В.Любезный и В.ИГридасов (53) 621,928(088,8) (56) Авторское свидетельство СССР

¹716636,,кл,,В 07 В 1/52, 1978. (541 СПОСОБ ОЧИСТКИ СЕМЯН (57) Изобретение относится к разделению и сортировке семенного материала по свойствам их поверхности: крупности и форме.

Цель изобретения — повышение ка гества очистки семян. Исходную смесь подают на перфорированную поверхность (ПП) 1, При

„„ Ы„„1639777 Al ее вращении частицы смеси осуществляют сложное пространственное движение. Мелкая фракция проходит сквозь отверстия ПП

1, образуя проходовый поток, Крупная фракция перемещается в осевом направлении по

ПП 1, образуя сходовый поток. Застрявшие в отверстиях семена заклинивают посредством установленного над ПП 1 эластичного барабана 2. Прочно заклиненные семенадеформируют упругую стенку скребка 3 на внутренней поверхности ПП 1 и, минуя ее, уносятся на участок, прикрытый скребком 3.

Здесь они выжимаются очистительн:,. м элементом 4 в полость скребка 3. образуя отдельную третью фракцию разд:=-ляемой смеси. Полученные фракции собира.от приемниками продуKToL р;.зделения, 1 «л.

1639777

Составитель Б. Левчаев

Техред М,Моргентал Корректор С. Черни

Редактор А. Мотыль

Заказ 979 Тираж 387 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к разделению и сортировке семенного материала и может быть использовано в сельском хозяйстве, химической, горнорудной промышленностях и других отраслях народного хозяйства для разделения зернистых смесей по свойствам их поверхности, крупности и форме.

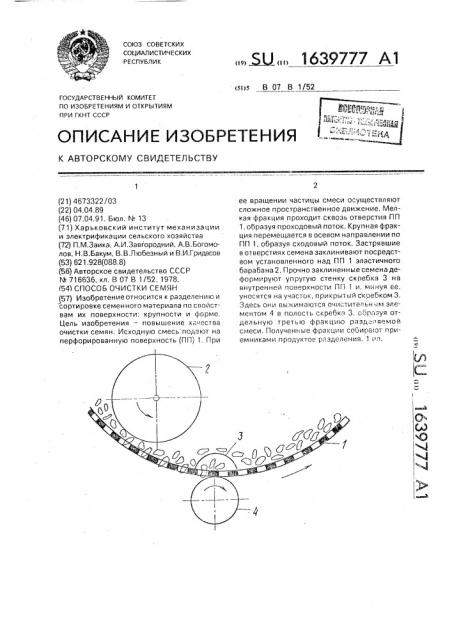

Цель изобретения — повышение качества очистки семян, На чертеже изображена принципиальная схема устройства для очистки семян предлагаемым способом.

Устройство содержит перфорированную цилиндрическую поверхность 1, установленную с возможностью вращения, эластичный барабан 2, контактирующий с семенами, полый скребок 3 на внутренней поверхности цилиндра и установленный под ним очистительный элемент 4 (загрузочное устройство и приемники продуктов разделения не показаны).

Способ очистки осуществляют следующим образом, Исходную смесь подают на перфорированную поверхность 1. При ее вращении частицы смеси осуществляют сложное пространственное движение с составляющими вдоль оси поверхностями 1 и по ее окружности. Мел кая фракция семя н и роходит сквозь отверстия, образуя проходовый поток.

Крупная фракция перемещается в осевом направлении по поверхности 1, образуя сходовый поток. Такое движение смеси осуществляется за счет подбора зернового материала или дополнительно за счет тяжести при наклонном положении цилиндра. Промежуточная фракция западает в отверстия и вращается вместе с цилиндром (чаще всего указанная фракция является сорной примесью). Проходя участок, над которым установлен эластичный барабан 2, запавшие в отверстия семена подвергаются действию сил воздушного потока, в результате чего происходит их заклинивание в отверстиях. Перемещаясь далее совместно с решетом, заклинившие зерна, которые теперь

45 прочно удерживаются силами трения, деформируют упругую стенку скребка 3 и, минуя ее, уносятся на участок, прикрытый скребком. Здесь они выжимаются очистительным элементом 4 в полость скребка 3, образуя отдельную третью фракцию разделяемой смеси. Полученные фракции собирают приемниками продуктов разделения.

Примером смеси, для разделения которой существующие способы малоэффективны, а предложенный дает существенное повышение качества разделения, является смесь сахарной свеклы и ее засорителя дикой редьки, Семена дикой редьки продолговатые и имеют бочкообразныю форму (двусторонний клин), При разделении смеси на поверхности с круглыми отверстиями они западают в отверстия, затем с помощью эластичного барабана 2 их дополнительно заклинивают, а прочно заклиненные они уже в состоянии деформировать упругую стенку скребка 3, чем и достигается высокий эффект их выделения.

Кроме того, заклинивание наблюдается в широком диапазоне изменения размеров отверстий перфорированной поверхности, Это позволяет варьировать размерами отверстий, т.е. подбирать их оптимальным образом по отношению к проходовой и сходовой фракциям, Тем самым улучшается и качество разделения зерновой смеси, что известными способами осуществить не удается.

Формула изобретения

Способ очистки семян, включающий подачу исходной смеси на перфорированную поверхность, разделение смеси на сходовую и проходовую фракции, выделение застрявших в отверстиях перфорированной поверхности семян в отдельную фракцию, отличающийся тем, что, с целью повышения качества очистки, застрявшие в отверстиях семена заклинивают посредством эластичного барабана, установленного над перфорированной поверхностью.
