Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для выполнения резки,высечки, прорезки и т.п. разделительных и формообразующих операций. Цель изобретения - уменьшение габаритных раз меров ножниц. Шатун 35 сообщает кулисам 32 и 33 сложное качатс .ьное движение, при котором они разворачиваются вокруг осей 45 и 46, а сухари 43 и 44 совершают в пазах 27 32 34 (Л о со ю 00 ю о

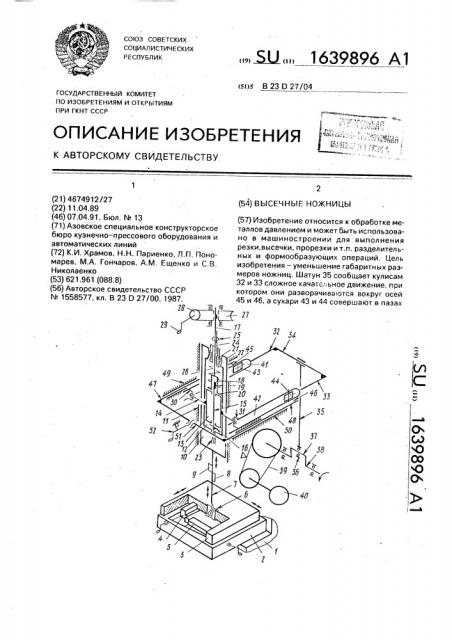

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 23 0 27/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) ВЫСЕЧНЫЕ НОЖНИЦЫ

| аюВ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4674912/27 (22) 11.04.89 (46) 07.04.91. Бюл, ¹ 13 (71) Азовское специальное конструкторское бюро кузнечно — прессового оборудования и автоматических линий (72) К.И. Храмов, Н.H. Париенко, Л.П. Пономарев, М.А. Гончаров, А.M. Ещенко и С.В.

Николаенко (53) 621.961 (088.8) (56) Авторское свидетельство СССР

¹ 1558577, кл. В 23 D 27/00, 1987.

„„ЯХ„„1639896 А1 (57) Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для выполнения резки, высечки, прорезки и т.и. разделител ьных и формообразующих операций, Цель изобретения — уменьшение габаритных раз= меров ножниц, Шатун 35 сообщает кулисам

32 и 33 сложное качатв;ьное движение, при котором они разворачиваются вокруг осей

45 и 46, а сухари 43 и 44 совершают в пазах

0 (.д

О

О

0 )>

1639896 ду упором 16 и буртом 20. От ползушки 13 движение передается ползуну 10 через винт

15, ввинченный в закрепленную в пазу 12 гайку 23. Величина хода ползуна 10 регулируется смещением тяг 47, 48 относительно оси 14. 3 з. и. ф — лы, 1 ил, 41, 42 возвратно — поступательное движение, Закрепленные на кулисах 32, 33 цапфы

30, 31 воздействуют на ось 14 и перемещают ее по вертикали вместе с ползуш кой 13, Ползушка 13 установлена в пазу 12 ползуна 10 с возможностью проворота на винте 15 межИзобретениеотносится кобработкеме- ность продольного перемещения по пазу талловдавлениеми можетбытьиспользова- втулки 21 (не показан). Шпонка 24 может но в машиностроении для выполнения легко выниматься из паза втулки 21. Конец резки, высечки, прореэки, зиговки и подо- шпанки 24 выступает из этого паза и зафикбных разделительных и формообразующих 5 сирован на валу 17 пружинным кольцом 25, операций. Гайки 22 и 23 имеют одинаковый шаг резьЦелью изобретения является уменьше- бы. ние габаритных размеров высечных нож- Между буртом 20 и втулкой 21 размениц. щен упругий элемент 26, подпружиниваюНа чертеже изображена кинематиче- 10 щий торец вала 17 к ползушке 13 и ская схема высечных ножниц. поджимающий ее к упору 16. На валу 17

Высечные ножницы содержат станину установлено червячное колесо 27, входящее

1, на которой закреплен кронштейн 2. На в зацепление с червяком 28. соединенным с кронштейне 2 установлена плита 3, имею- маховичком 29. щая возможность горизонтального переме- 15 Концы оси 14 размещены в цапфах 30 и щения в двух взаимно перпендикулярных 31, смонтированных на расположенных панаправлениях с помощью клиновых меха- раллельно одна другой кулисах 32 и 33. Понизмов4и5. На плите3смонтирована гайка следние связаны между собой с помощью

6, в которую ввинчен вертикально располо- коромысла 34, с которым шарнирно соедиженный винт 7. На винте 7 закреплен де- 20 нен конец шатуна 35. Другой конец шатуна ржатель неподвижного инструмента 8. 35смонтирован на подшипнике 36 на мотыДержатель взаимодействующего с ним по- левой шейке 37 эксцентрикового вала 38, движного инструмента 9 закреплен на пол- через клиноременную передачу 39 связанзуне 10, установленном в вертикальной ного с электродвигателем 40. В пазах 41 и направляющей 11. 25 42 кулис 32 и 33 размещены сухари 43 и 44, В ползуне 10 выполнен продольный паз установленные на осях 45 и 46, закреплен12, в котором размещена ползушка 13, а на. ных на тягах 47 и 48. Последние установленей закреплена ось 14, Ползушка 13 уста- ны в параллельных направляющих 49 и 50 и новлена с возможностью проворота на вин- соединены между собой с помощью кронште 15 механизма линейного перемещения 30 тейна51, связанного сосмонтированным на перед закрепленным на нем упором 16, станине 1 механизмом 52 линейного переВинт 15 связан с валом 17 шлицевым мещения, соединением, выполненным веготорцовой Высечные ножницы работают следуюполости 18. Указанное соединение может щим образом. быть выполнено, например, в виде шпанки 35 Электродвигатель 40 через клиноре19, установленной на винте 15 с возможно- менную передачу 39 приводит во вращение стью продольного перемещения по ответ- эксцентриковый вал 38, мотылевая шейка 37 ному пазу, выполненному на внутренней которогосообщаетшатуну35сложноекачаповерхности вала 17 (не показан), На служа- тельное движение между верхней и нижней щем продолжением винта 15 валу 17 имеет- 40 мертвыми точками, ся бурт 20, упирающийся в полэушку 13, Шатун 35 через коромысло 34 передает

На валу 17 по ходовой посадке установ- качательное движение кулисам 32 и 33, колена втулка 21, на наружной поверхности торые поворачиваются на сухарях 43 и 44 которой выполнена резьба. Втулка 21 вокруг осей 45 и 46. В процессе своего качаввинчена в гайку 22, закрепленную в верх- 45 ния кулисы 32 и 33 смещаются относительно ней части паза 12, а резьбовой конец винта осей 45 и 46, при этом сухари 43 и 44 пово15 ввинчен в гайку 23, закрепленную в ниж- рачиваются на осях 45 и 46 и совершают в ней части паза 12. пазах 41 и 42 возвратно — поступательное

Втулка 21 соединена с валом 17 с по- движение, а смонтированные на кулисах 32 мощью шпонки 24, которая имеет возмож- 50 и 33 цапфы 30 и 31 перемещаются в верти1639896 t0

20

30

45

50 кальной плоскости. Цапфы 30 и 31 воздействуют на ось 14, которая сообщает ползушке 13 возвратно — поступательное движение по вертикали.

Ползушкэ 13 через упор 16 (при ходе вниз) и бурт 20 (при ходе вверх) воздействует на винт 15 и на служащий его продолжением вал 17 и приводит в движение ползун

10, перемещающий подвижный инструмент

9 относительно неподвижного инструмента

8. При этом упругий элемент 26 через бурт

20 прижимает ползушку 13 к упору 16 с усилием, не позволяющим ей отрываться от упора 16 при подъеме ползуна 10 вверх.

Усилие поджима ползушки 13 к-упору 16 регулируется вращением втулки 21 на несколько полных оборотов. Для этого с конца шпонки 24 предварительно снимают пружинное кольцо 25 и вынимают ее из паза втулки 21; а по окончании регулировки втулку 21 доворачивают до совпадения шпоночных пазов вала 17 и втулки 21 и снова устанавливают в них шпонку 24.

При возникновении повышенных динамических нагрузок (например, при застревании подвижного инструмента 9 в обрабатываемом материале) ползун 10 останавливается, а-ползушкэ 13 перемещается вверх по пазу 12, При этом она воздействует на бурт 20 и перемещает вверх вал 17, который перемещается по шлицам винта 15 и сжимает упругий элемент 26, Это позволяет предотвратить поломку ножниц при перегрузках.

Величина хода ползуна 10 зависит от положения тяг 47 и 48, которое регулируется с помощью механизма 52 линейного перемещения, При смещении тяг 47 и 48 механизмом 52 оси 45 и 46, служащие осями качания кулис 32 и 33, приближаются к цэпфам 30 и 31 или удаляются от них, изменяя соотношение плеч кулис 32 и 33, Соответственно этому ход ползуна 10 уменьшается или увеличивается, При совмещении осей

45 и 46 с осью 14 ход ползуна 10 становится равным нулю.

Упругий элемент 26 через бурт 20, ползушку 13 и упор 16 подпружинивает винт 15 к гайке 23, что препятствует появлению во. время возвратно — поступательных перемещений ползуна 10 люфтов в винтовой паре, и позволяет уменьшить величину динамических нагрузок в этом соединении, возникающих в моменты резания материала и в моменты перехода ползуна 10 через верх-, нюю и нижнюю мертвые точки.

Настройка ножниц в исходном положении осуществляется путем перемещения с помощью механизмов 4 и 5 установленного на плите 3 неподвижного инструмента 8 в горизонтальной плоскости в двух взаимно перпендикулярных направлениях.

Пространственное положение неподвижного инструмента 8 относительно подвижного инструмента 9 регулируется также поворотом винта 7 на требуемый угол.

Регулировка положения подвижного инструмента 9 по высоте осуществляется путем ввинчивания винта 15 в гайку 23 с помощью установленной на валу 17 червячной пары 27 и 28, проводимой во вращение маховичком 29. При этом винт 15 перемещает в направляющих 11 ползун 10, который смещается относительно ползушки 13, перемещающейся в его пазу 12, При вращении винта 15 происходит одновременное завинчивание или вывинчивание зафиксированной на нем втулки 21 из гайки 22. Это обеспечивает постоянство расстояния между втулкой 21 и буртом 20 и позволяет сохранить при регулировке положения ползуна 10 по высоте заранее отрегулированное усилие поджима вала 17 к ползушке 13 упругим элементом 26.

Изобретение позволяет улучшить компоновку высечных ножниц и уменьшить их габаритные размеры, а также обеспечивает повышение надежности устройства.

Формула изобретения

1, Высечные ножницы, содержащие неподвижный инструмент, установленный на станине, подвижный инструмент, закрепленный на ползуне, установленном в вертикальной направляющей, приводной эксцентриковый вал, на мотылевой шейке которого смонтирован шатун, параллельные тяги, установленные в индивидуальных направляющих и соединенные между со- бой, пару кулис, расположенных параллельно одна другой и шарнирно соединенных со свободным концом шатуна, сухари, установленные в пазах укаэанных кулис, ползушку, размещенную между этими кулисами, основную ось, закрепленную на ней, и механизм линейного перемещения, выполненный в виде винтовой пэры, о тл ич а ю щ и е с я тем, что, с целью уменьшения габаритных размеров, они снабжены цапфами и дополнительными осями по числу кулис, дополнительные оси закреплены на тягах, цапфы смонтированы на кулисах, концы основной оси размещены в цапфах, сухари установлены на дополнительных осях, а в ползуне выполнен продольный паз, в котором размещены ползушка и гайка винтовой пары механизма линейного перемещения, при этом ползушка установлена с возможностью поворота на винте указанной винтовой пары, а гайка жестко связана с ползуном.

1639896

Составитель В.Шебалкин

Редактор О.Юрковецкая Техред M.Ìîðãåíòàë Корректор Т.Колб

Заказ 985 Тираж 485 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

2. Ножницы по и, 1, о т л и ч а ю щ и ес я тем, что они снабжены дополнительной гайкой, втулкой, на наружной поверхности которой выполнена резьба, упругим элементом и упором, при этом дополнительная гайка закреплена в пазу полэуна над основной гайкой, упор закреплен на винте механизма линейного перемещения, полэушка размещена на этом винте между упором и дополнительной гайкой, втулка установлена на нем по ходовой посадке и ввинчена в дополнительную гайку, а упругий элемент размещен между втулкой и ползушкой.

3. Ножницыпопп,1и2, отличающ и е с я тем, что втулка связана с винтом

5 механизма линейного перемещения посредством шпонки, 4. Ножницы по пп. 1 — 3, о т л и ч а ющ и е с я тем, что они снабжены дополнительным механизмом линейного перемеще10 ния, смонтированным на станине с возможностью взаимодействия с тягами.
