Реферат



!

6399!

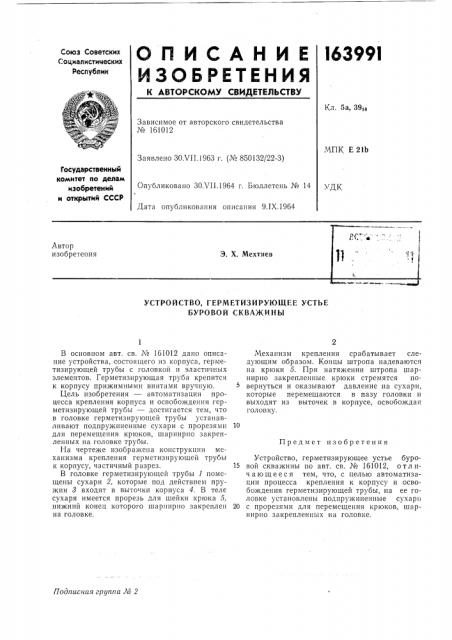

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 5а, 3910

Зависимое от авторского свидетельства № 161012

МПК Е 21b

Заявлено ЗО.VI I.1963 г. (¹ 850132/22-3) Государственный комитет ло делам изобретений и открытий СССР

Опубликовано ЗОХ11.1964 г. Бюллетень № 14

УДК

Дата опубликования описания 9.IX.1964

УСТРОЙСТВО, ГЕРМЕТИЗИРУЮЩЕЕ УСТЬЕ

БУРОВОЙ СКВАЖИНЫ

Поолисная груnnа Л3 2

В основном авт. св. ¹ 161012 дано описание устройства, состоящего из корпуса, герметизирующей трубы с головкой и эластичных элементов. Герметизирующая труба крепится к корпусу прижимными винтами вручную.

Цель изобретения — автоматизация процесса крепления корпуса и освобождения герметизирующей трубы — достигается тем, что в головке герметизирующей трубы устанавливают подпружиненные сухари с прорезями для перемещения крюков, шарнирно закрепленных íа головке трубы.

На чертеже изображена конструкция механизма крепления герметизируюшей трубы к корпусу, частичный разрез.

В головке герметизирующей трубы 1 помещены сухари 2, которые под действием пружин 8 входят в выточки корпуса 4. В теле сухаря имеется прорезь для шейки крюка 5, нижний конец которого шарнирно закреплен н а голов ке.

Механизм крепления срабатывает следующим образом. Концы штропа надеваются на крюки 5. При натяжении штропа шарнирно закрепленные крюки стремятся повернуться и оказывают давление на сухари, которые перемещаются в пазу головки и выходят из выточек в корпусе, освобождая головку.

Предмет изобретения

Устройство, герметизирующее устье буро15 вой скважины по авт. св. № 161012, отличающееся тем, что, с целью автоматизации процесса крепления к корпусу и освобождения герметизирующей трубы, на ее головке установлены подпружиненные сухари

20 с прорезями для перемещения крюков, шарнирно закрепленных на головке.
