Реферат



Изобретение относится к устройствам для демонтажа деталей типа вал-втулка и может быть применено в сборочном и ремонтном производствах. Целью изобретения является расширение технологических возможностей и упрощение конструкции. В подвижном захвате 3 и гайке 5 силового винта 4 выполнены соосные и параллельные направлению перемещения подвижного захвата 3 резьбовые отверстия с резьбой разного направления и/или шага. В упомянутых резьбовых отверстиях размещен дополнительный винт 8 с соответствующими резьбовым отверстиям участками резьбы. Винт 8 связан с установленным на съемнике приводом 10. Захваты 2, 3 устанавливаются на демонтируемую деталь 11 и охватывают ее при повороте винта 8. Винт 4 создает усилие через траверсу 1 на захваты 2 и 3, в результате чего происходит сьем демонтируемой детали 11 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 25 В 27/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 11 щи! (21) 4711588/28 (22) 10.05.89 (46) 07.04.91. Бюл. N. 13 (75) Ю.П. Паршин (53) 658.515 (088.8) (56) Патент ФРГ f+ 832879, кл. 87а22. 1952, (54) СЬЕМНИК (57) Изобретение относится к устройствам для демонтажа, деталей типа вал-втулка и может быть применено в сборочном и ремонтном производствах, Целью изобретения является расширение технологических возможностей и упрощение конструкции. В подвижном захвате 3 и гайке 5 силового

„„5Q„„1639944 А1 винта 4 выполнены соосные и параллельные направлению перемещения подвижного захвата 3 резьбовые отверстия с резьбой разного направления и/или шага. В упомянутых резьбовых отверстиях размещен дополнительный винт 8 с соответствчющими резьбовым отверстиям участками резьбы. Винт 8 связан с установленным на съемнике приводом 10. Захваты 2, 3 устанавливаются на демонтируемую деталь 11 и охватывают ее при повороте винта 8, Винт

4 создает усилие через траверсу 1 на захваты 2 и 3, в результате чего происходит съем демонтируемой детали 11, 4 ил.

1639944

Изобретение относится к устройствам для демонтажа деталей типа вал-втулка и может быть применено в сборочном и ремонтном производствах.

Цель изобретения —. расширение технологических возможностей и упрощение конструкции путем возможности использования съемника как для симметричных, так и несимметричных деталей, и устранения шарнирных соединений.

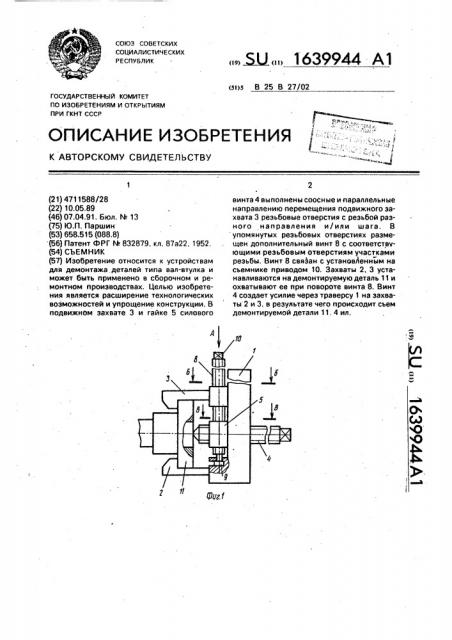

На фиг. 1 изображен съемник, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— разрез Б — Б на фиг. 1; на фиг. 4 — разрез  — В на фиг, 1.

Съемник содержит траверсу 1, закрепленные на ней неподвижный 2 и подвижный

3 захваты, а также силовой винт 4 с гайкой

5. Подвижный захват 3 и гайка 5 имеют соосные и параллельные направлению перемещения подвижного захвата реэьбовые отверстия 6 и 7 с резьбой разного направления и/или шага. Подвижный захват 3 и гайка 5 силового винта 4 соединены кинематической связью в виде размещенного в резьбовых отверстиях 6, 7 дополнительного винта 8 с соответствующими резьбовым отверстиям участками резьбы, установлен-— ного на траверсе 1 в опоре 9 нерезьбовым своим участком с возможностью вращения вокруг своей оси посредством привода 10.

Как подвижный захват 3, так и гайка 5 с траверсой 1 соединены Т-образным соединением. Иэ-за выполнения реэьбовых частей винта 8 и соотвез ствующих резьбовых отверстий 6 и 7 с резьбой разного направления и/или шага, возможно перемещение захвата 3 и гайки 5 с передаточным отношением 1: 2 для симметричного съемника, а для несимметричного 1:3, 1;5 и т,д. в зависимости от типоразмеров несимметричных винтовых нарезок с различным шагом винтовой линии, например, шаг одной иэ них равен S, а другой 2S, или одной иэ них равен S, другой 35, т.е. для симметричного съемника винт 8 на участке гайки 5 может быть выполнен с шагом S, а на участке захвата 3 с шагом 2S.

Таким образом, для несимметрического съемника винт 8 на участке гайки 5 может быть выполнен с шагом S, а на участке захвата 3 с шагом 3S. или на укаэанных участ5 ках данный винт может быть .выполнен с резьбой разного направления, что также обеспечивает несимметричное расположение захватов, а для симметричных съемников винт

8 может быть выполнен с резьбой одного на10 правления.

Съемник работает следующим образом. !

Захват 2 устанавливается на демонтируемую деталь 11, захват 3 при этом нахо15 дится вне захвата детали 11, При вращении винта 8 вокруг своей оси при помощи гайковерта (не показан) и посредством привода

10 захватом 3 совместно с захватом 2 охватывают деталь 11, затем при повороте винта

20 4, который упирается в торец вала демонтируемой детали 11 создается усилие через траверсу 1 на захваты 2 и 3, в результате чего происходит съем детали 11 с вала, 25 Формула изобретения

Съемник, содержащий траверсу, закрепленный на ней неподвижный захват и подвижный в направлении к нему захват, привод перемещения последнего и кинема30 тически связанный с подвижным захватом для перемещения в том же направлении силовой винт с гайкой, отличающийся тем, что, с целью расширения технологических возможностей и упрощения конструк35 ции, в подвижном захвате и гайке силового винта выполнены соосные и параллельные направлению перемещения подвижного захвата резьбовые отверстия с резьбой разного направления и/или шага, а кинематическая

40 связь силового винта с подвижным захватом выполнена в виде размещенного в упомянутых резьбовых отверстиях дополнительного винта с соответствующими резьбовым отверстиям участками резьбы, установленно45 го на траверсе с воэможностью вращения вокруг своей оси посредством привода.

1639944

Щ/А

b-b
