Дисковая пила для получения щепы

Дисковая пила для получения щепы

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s В 27 8 33/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

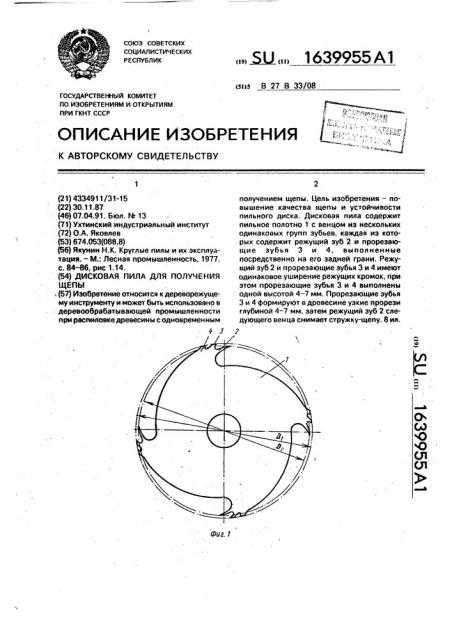

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 433491.1 /31-15 (22) 30.11.87 (46) 07.04.91, Ьюл. М 13 (71) Ухтинский индустриальный институт (72) О.А. Яковлев (53) 674.053(088.8) (56) Якунин H.Ê. Круглые пилы и их эксплуатация. — М.: Лесная промышленность, 1977, с. 84-86, рис 1.14, (54) ДИСКОВАЯ ПИЛА ДЛЯ ПОЛУЧЕНИЯ

ЩЕПЫ .

; (67) Изобретение относится к дереворежущему инструменту и может быть использовано в деревообрабатывающей промышленности при распиловке древесины с одновременным ,У

„„53J ÄÄ 1639955 А1 получением щепы. Цель изобретения — повышение качества щепы и устойчивости пильного диска. Дисковая пила содержит пильное полотно 1 с венцом из нескольких одинаковых групп зубьев, каждая из которых содержит режущий зуб 2 и прорезающие зубья 3 и 4, выполненные посредственно на его задней грани, Режущий эуб 2 и прорезающие зубья 3 и 4 имеют одинаковое уаирение режущих кромок, при. этом прорезающие зубья 3 и 4 выполнены одной высотой 4 — 7 мм. Прорезающие зубья

3 и 4 формируют в древесине узкие прорези глубиной 4 — 7 мм. затем режущий зуб 2 следующего венца снимает стружку-щепу. 8 ил. г

1639955

Фиг.2 .

Изобретение относится к дереворежущему инструменту и может быть использовано в деревообрабатывающей промышленности .при распиловке древесины с одновременным получением щепы.

Цель изобретения — повышение качест.ва щепы и устойчивости пильного диска.

На фиг. 1 изображена дисковая пила, вид сбоку; на фиг. 2 — секция зубьев, вид сбоку; на фиг. 3 — тоже, видсверху; на фиг;4— сечение А — А на фиг. 2; на фиг. 5 — сечение Б-Б на фиг. 2; на фиг. 6 — сечение  — В на фиг. 2; на фиг. 7 — сечениее à — Гна фиг. 2; на фиг. 8— схема стружкообразования.

Дисковая пила содержит пильное полотно 1 с венцом из нескольких одинаковых групп зубьев, каждая иэ которых содержит режущий зуб 2 и прорезающие зубья 3 и 4, выполненные непосредственно на задней грани 5 режущего зуба 2.

Режущий зуб 2 имеет двустороннее уширение, а прорезающие зубья 3 и 4 имеют чередующиеся уширения на сторону, выполненные поочередным отгибанием их в разные стороны, при этом ширина рабочей кромки режущего зуба 2 равна ширине пропила, формируемого двумя прорезающими зубьями 3 и 4. Длина задних граней 6 прорезающих зубьев составляет 6-8 мм. Режущий зуб 2 выполнен высотой 40-60 мм, а прорезающие зубья выполнены высотой47 мм.

Пила работает следующим образом.

При вращении пилы прорезающий зуб

3 передней режущей кромкой 7 срезает узкую стружку 8, а зуб 4 передней режущей кромкой 9 — узкую стружку 10, В результате этого в древесине формируютСя узкие прорези 11 глубиной 4 — 7 мм. Затем режущий эуб 2 следующего венца снимает основную

5 часть оставшейся стружки — щепы 12.

Благодаря предварительному формированию боковых надрезов прорезающими . зубьями 3 и 4 улучшаются условия среза щепы режущими зубьями 2.

10. Обеспечение одинаковой ширины про- . пила режущими 2 и двумя прорезающими 3 и 4 зубьями в каждой секции способствует более полному удалению щепы иэ пропила, благодаря чему уменьшается трение между

15 полотном пилы 1 и стенками пропила и тем самым повышается устойчивость пильного диска е работе. Формирование прорезающих зубьев 3 и 4 непосредственно на спинке основного режущего зуба 2 также повышает

20 устойчивость пильного диска в работе.

Формула изобретения

Дисковая пила для получения щепы, содержащая пильный диск и зубчатый венец

25 иэ нескольких одинаковых групп зубьев, каждая иэ которых содержит режущий и прорезающие зубья, выполненные на его задней грани, отличающаяся тем, что, с целью повышения качества щепы и устой30 чивости пильного диска, режущий зуб выполнен с двусторонним уширением, а прорезающие зубья имеют чередующиеся уширения в разные стороны, при этом суммарное уширение прорезающих зубьев рав35 но уширению режущего зуба, а высота прорезающих зубьев составляет 4-7 мм;

1639955

1639955

Фиг. 8
