Устройство для упаковывания штучных шарообразных изделий

Устройство для упаковывания штучных шарообразных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для упаковывания штучных шарообразных изделий,.а именно детских резиновых мячей , и может быть использовано во всех отраслях промышленности, где имеется необходимость упаковки легких шарообразных изделий. Цель изобретения - расширение технологических возможностей путем обеспечения упаковывания резиновых изделий . Устройство для упаковывания штучных шарообразных изделий содержит рулонодержатель 1, рукавообразователь 4, приспособления 7 и 8 для образования продольного и поперечного швов, механизм для протягивания, питающую трубу 5 для подачи упаковываемого изделия б с L-образными прорезями. В последних смонтированы один над другим с возможностью поворота вокруг вертикальной оси два L-образных элемента отсекателя, шарнирно связанные со штоками пневмоцилиндров, расположенных над рукавообразователем и на трубе 5. Горизонтальные участки L-образных элементов изогнуты в горизонтальной плоскости по радиусу трубы 5. При поштучной подаче верхней L-образный элемент ловит и успокаивает мяч, после чего передает его нижнему элементу, который выдает мяч в зону упаковки. 5 ил,

СОЮЗ COBETCKl сОциАлистичес Клх

РЕСПУБЛИК (я)з В 65 В 9/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

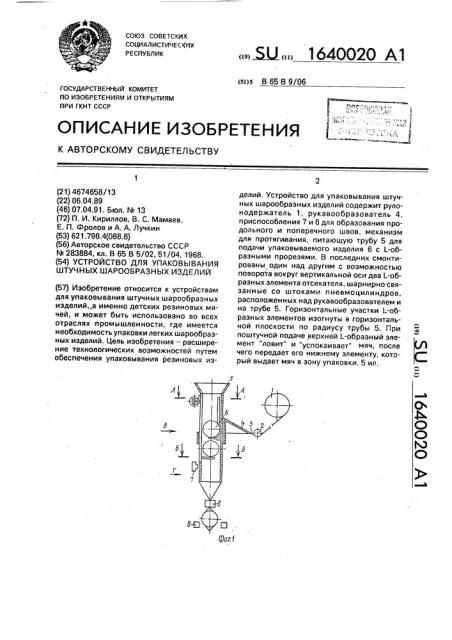

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4674658/13 (22) 06.04,89 (46) 07.04.91. Бюл. М 13 (72) П. И. Кириллов, В. С. Мамаев, Е. П, Фролов и А, А. Лучкин (53) 621.798.4(088.8) (56) Авторское свидетельство СССР

hL 283884, кл. В 65 В 5/02, 51/04, 1968. (54) УСТРОЙСТВО ДЛЯ УПАКОВЫВАНИЯ

ШТУЧНЫХ ШАРООБРАЗНЫХ ИЗДЕЛИЙ (57) Изобретение относится к устройствам для упаковывания штучных шарообразных изделий,.а именно детских резиновых мячей, и может быть использовано во всех отраслях промышленности, где имеется необходимость упаковки легких шарообразных изделий. Цель изобретения — расширение технологических возможностей путем обеспечения упаковывания резиновых из„„Я „„1640020 А1 делий. Устройство для упаковывания штучных шарообразных изделий содержит рулонодержатель 1, рукавообразователь 4, приспособления 7 и 8 для образования продольного и поперечного швов, механизм для протягивания, питающую трубу 5 для подачи упаковываемого изделия 6 с L-образными прорезями. В последних смонтированы один над другим с возможностью поворота вокруг вертикальной оси два L-образных элемента отсекателя, шарнирно связанные со штоками пневмоцилиндров, расположенных над рукавообразователем и на трубе 5. Горизонтальные участки L-образных элементов изогнуты в горизонтальной плоскости по радиусу трубы 5. При поштучной подаче верхней L-образный элемент "ловит" и "успокаивает" мяч, после чего передает его нижнему элементу, который выдает мяч в зону упаковки. 5 ил.

1640020

Изобретение относится к устройствам для упаковывания штучных шарообразных изделий и может быть использовано во всех отраслях промышленности, где имеется необходимость упаковки легких шарообразных изделий, в том числе детских резиновых мячей.

Цель изобретения — расширение технологических воэможностей путем обеспечения упаковывания резиновых изделий.

На фиг. 1изображено устройство,,общий вид; на фиг. 2 — разрез А — А на фиг, 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4— вид 8 на фиг. 1; на фиг. 5 — вид Г на фиг. 1.

Устройство для упаковывания штучных шарообразных изделий содержит рулонодержатель 1, направляющий валик 2 для подачи ленты 3 иэ термосклеивающегося материала, рукавообраэователь 4, питающую трубу 5 для подачи упаковываемого шарообразного изделия 6, например резинового мяча, прспособление 7 для образования продольного шва, приспособление 8 для образования поперечных швов, механизм 9 для протягивания рукава. В питающей трубе 5 выполнены L-образные прорези 10, в которых смонтированы один над другим с возможностью поворота вокруг вертикальной оси L-образные элементы

11 отсекателя, Горизонтальные участки 12 элементов 11 изогнуты в горизонтальной плоскости по радиусу трубы 5. С вертикальными участками 13 L-образных элементов шарнирно соединен привод, включающий два пневмоцилиндра 14, которые смонтированы на трубе 5 над рукавообразователем 4.

Устройство работает следующим образом.

Подаваемая с рулонодержателя 1 лента

3 из термосклеивающегося материала проходит через направляющий валик 2 и направляется в рукавообразователь 4, наложенные один на другой края ленты 3 свариваются приспособлением 7 в продольном направлении, Образованный рукав непрерывно протягивается механизмом 9 и в поперечном направлении прижимается губками приспособления 8, которые запаковывают пакет с изделием 6, отделяют его от рукава и образуют дно следующего пакета, 30

40 45 тальные участки последних изогнуты в гори50

Поштучная подача иэделий 6 осуществляется.синхронно движению приспособления 8 для образования поперечного шва при помощи двух L-образных элементов 11, верхний иэ которых "ловит" мяч, "успокаивает" его и передает нижнему элементу 11 для поштучной выдачи в зону упаковки, Элементы 11 отсекателя работают попеременно, т. е., когда один открывает проход в трубе 5, другой закрывает и наоборот, Применение в качестве отсекателя двух

L-образных элементов, смонтированных в прорезях трубы один над другим с возможностью поворота вокруг вертикальной оси, позволяет производить поштучную подачу резиновых шарообразных изделий (мячей) в зону упаковки без нарушения синхронности работы механизма для протягивания рукава и приспособлений для образования продольного и поперечного швов, так как первый отсекатель "ловит" и "успокаивает" мяч и подает второму отсекателю для синхронной и равномерной выдачи его в зону упаковки. Использование предлагаемого технического решения расширяет технологические возможности устройства.

Формула изобретения

Устройство для упаковывания штучных шарообразных изделий, содержащее рулонодержатель, рукавообраэователь, приспособления для образования продольного и поперечных швов, механизм для протягивания рукава, питающую трубу с размещенным в ней отсекателем и привод последнего, о тл и ч а ю ще е с я тем, что, с целью расширения технологических возможностей путем обеспечения упаковывания резиновых изделий, в питающей трубе выполнены L-образные прорези, а отсекатель представляет собой смонтированные в прорезях трубы один над другим с возможностью поворота вокруг вертикальной оси

L-образные элементы, при этом гориэонзонтальной плоскости по радиусу трубы, а привод отсекателя смонтирован на трубе над рукавообразователем и шарнирно соединен с вертикальными участками L-образных элементов.
