Устройство для укупорки стеклянной тары металлическими крышками

Устройство для укупорки стеклянной тары металлическими крышками

Иллюстрации

Показать все

Реферат



Изобретение относится к укупорочной технике, в частности к оборудованию для ручной укупорки тары, и может найти применение при домашнем консервировании. Целью изобретения является повышение надежности раГоты и качества укупорки Устройство для укупорки стеклянной тары металлическими крышками содержит прижимный патрон 1 с рукояткой 3, корпус (К) 7 с размещенным в нем приводом, включаз г 1 fO д 15212616 Л 1д 24. Фиг 1 ющнм ведущую шестерню 8 и смонтированное в К 7 с возможностью вращения ведомое зубчатое колесо 10 внутреннего зацепления с выполненной в его торце копиркой канавкой 11. Патрон 1 укреплен на оси 2, на которой смонтирован с возможностью вращения и радиального перемещения поводок (П) 4 закаточным роликом 5. Привод снабжен диском 12, имеющим два взаимно перпендикулярных паза. На торце ведущей шестерни 8 и на внутренней поверхности К 7 имеются парные выступы для перемещения вдоль соответствующих пазов диска 12. Управление перемещением закаточного ролика 5 осуществляется с помощью закрепленного на П 4 щупа 6, перемеряющегося по кольцевой копирнон канавке колес 10. Между щупом 6 и упором 16, выполненным на П4, установлен в обойме 17 упругий элемент 18. 1 ЗоП. ф-лы, 4 ил. 25 5 25

(10) (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 А1 (si)s В 67 В 3/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР,,р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Л

7 (21) 4673188/13 (22) 04„04,89 (46) 07.04.91. Вюл, 13 (71) Кременчугское производственное объединение "Дорма шина" (72) Г В. Голуб (53) 621.798 (088.8) (56) Лвторское свидетельство СССР

N 13664 72, кл. В 67 В 3/14, 1986. (54) УСТРОЙСТВО ДЛЯ УКУПОРКИ СТЕКЛЯННОЙ ТЛРЫ tETAJIJIH×ÅCIGNH КРЫШКЛИИ (57) Изобретение относится к укунорочной технике, в частности к обору— дованию для ручной укупорки тары, и может найти применение при домаишем консервировании. Пелью изобретения является повышение надежности работы и качества укупорки Устройство для укупорки стеклянной тары металлическими крышками содержит прижимный патрон 1 с рукояткой 3, корпус (К) 7 с размещенным в нем приводом, включа2 ющим ведущую шестерню 8 и смонтированное в К 7 с возможностью вращения ведомое зубчатое колесо 10 внутреннего зацепления с выполненной в его торце коиирной канавкой 11. Патрон 1 укреплен на оси 2, на которой смонтирован с возможностью вращения и радиального перемещения поводок (П) 4 закаточным роликом 5. Привод снабжен диском 12, имеющим два взаимно перпендикулярных паза. На торце ведущей шестерни 8 и на внутренней поверхности К 7 имеются парные выступы для перемещения вдоль соответствующих пазов диска 12. Управление перемещением закаточного ролика 5 осуществляется с помощью закрепленного на П 4 щупа 6, перемещающегося по кольцевой копирной канавке колес. 10. Между щупом 6. и упором 16, выполненным на П 4, установлен в обойме 17 упругий элемент 18. 1 з.п. ф-лы, 4 ил. !

1640101

Изобретение относится к укупороч ной технике, в частности к оборудованию для ручной укупорки тары, и может найти применение при домашнем консервировании продуктов питания.

Целью изобретения является повышение надежности работы и качества укупорки за счет повышен я ресурса работы узла соединения корпуса с ведущей шестерней и упругого крепления щупа на поводке.

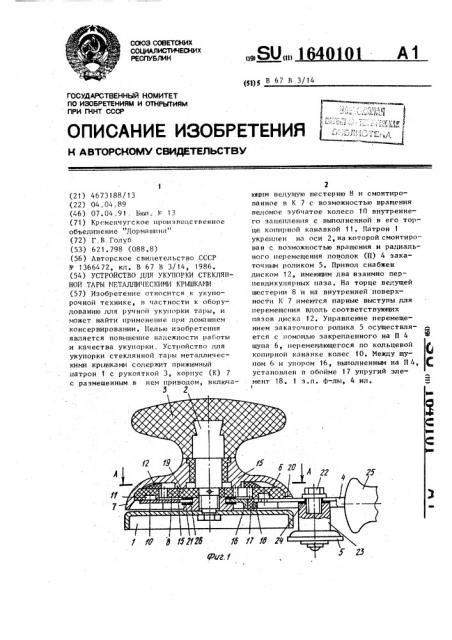

На фиг.1 изображено устройство, верТикальный разрез, на фиг ° 2 — разрез А-А на фиг.1; на фиг.3 — ведущая шестерня, вид сверху; на фиг.4 разрез Б-Б на фиг.3.

Устройство для укупорки стеклянной тары металлическими крышками содержит прижимной патрон 1 с осью 2 и опорной рукояткой 3, смонтированной на оси 2 с возможностью вращения и радиального перемещения поводок 4 с укрепленными на нем закаточным роликом 5 и щупом 6, установленный на 25 оси 2 и связанный с поводком 4 корпус

7 с размещенным в нем приводом радиального перемещения поводка 4, включающим связанную с корпусом ? и эксцентрично установленную на оси 2 30 ведущую шестерню 8 с выступами 9 на торце и кинематически связанное с ней зубчатое колесо 10 внутреннего зацепления, размещенное с возможностью свободного вращения в корпусе 7 и

35 имеющее выполненную на торце кольцевую копирную канавку 11 для взаимодействия со щупом 6 поводка 4. Между внутренней поверхностью корпуса

7 и ведущей шестерней 8 размещен

40 диск 12 с выполненными в нем взаимноперпендикупярными и диаметрально рас" ноложеннымн пазами 13 и 14, один из которых служит для взаимодействия с вь1ступами 9 на торце ведущей шестерни 8, а другой — для взаимодействия с двумя выполненными на внутренней стороне корпуса 7 и диаметрально противоположными относительно оси 2 выступами 15.

Щуп 6 может быть укреплен с возможностью перемещения вдоль поводка

4, который может иметь расположенный между щупом 6 и осью 2 упор 16,а между упором 16 и щупом 6 может быть установлена обойма 17 с упругой, например, резиновой вставкой 18, Ведущая шестерня 8 установлена на оси 2 с помощью эксцентриковой втулки 19. Корпус 7 имеет паз 20 для поводка 4, который зажат между двумя прокладками 21, выполненными из антифрикционного материала.

На поводке 4 болтом 22 закреплена ось 23 со свободно посаженным на нее закаточным роликом 5. Для настройки устройства на поводке 4 выполнено отверстие 24 продолговатой формы.

Поводок 4 снабжен рукояткой 25, а на его противоположной стороне у оси 2 выполнено отверстие 26 овальной формы.

Устройство работает следующим образом.

На крышку банки накладывают прижимной патрон 1. Далее необходимо, держась одной рукой за рукоятку 3, другой рукой вращать поводок 4 за рукоятку 25 qo часовой стрелке..

Чтобы упростить рассмотрение принципа действия устройства, предположим, что поводок 4 с рукояткой

25 остаются неподвижными, а рукоятка

3 вместе с осью 2, патроном 1 и банкой вращаются против часовой стрелки, что »е меняет сути работы устройства, Плавность вращения оси 2 относительно поводка 4 и минимальный люфт поводка 4 обеспечиваются установленными с обеих сторон поводка 4 прокладками 21. Благодаря тому, что поводок 4 пропущен сквозь паз 20 в корпусе 7, корпус 7 также остается неподвижным. Вместе с осью 2 вращается и жестко закрепленная на ней эксцентриковая втулка 19, которая перемещает по окружности с радиусом, равным эксцентриситету, ведущую шестерню 8.При этом шестерня 8 обкатывается по зубьям ведомого колеса 13, свободно проворачиваясь на втулке 19.Шестерня

8 и колесо 10 находятся в постоянном зацеилении, так как диаметр окружности колеса 10 равен диаметру окружности шестерни 8 плюс два эксцен; триситета.

Под воздействием выступов 9 ведущей шестерни 8 диск 12 совершает возвратно-поступательное движение в направлении вдоль паза 14, так как выступы 15, взаимодействуя с пазами

14, ограничивают его свободу, не позволяя ему вращаться вокруг собственной оси. В свою очередь диск 12 ограничивает свободу ведущей шестерни

8, которая, будучи установлена на эксцентриковой втулке 19, не может

5 164 вращаться, но в отличии от диска 12 имеет две степени свободы и перемещается в двух координатах: вдоль паза 13 и вместе с диском 12 вдоль паза 14, совершая таким образом плоскопараллельное перемещение так, будто она закреплена на шарнирном четырехзвеннике — параллелограмме с радиусом вращения, равным эксцентриситету е эксцентриковой втулки 19. Последовательно, вступая в контакт со всеми зубьями ведомого колеса 10 которое имеет большее количество зубьев, чем шестерня 8, шестерня 8 заставляет его вращаться в ту же сторону.

При этом число оборотов колеса

10п< и шестерни 8п, связано условием где z — число зубьев колеса 10;

z > — число зубьев шестерни 8.

Например, при г2 = 35 и гз= 30, 35 —.30 и

2 35 7 для одного оборота ведомого колеса

10 шестерня 8 должна совершить

1 : 1/7 = 7 об„

В исходном положении щуп 6 находится в точке канавки 11 наиболее удаленной от центра патрона 1. При вращении ведомого колеса 10 щуп 6 движется вдоль канавки 11, приближаясь к центру патрона 1, в соответствии с программой, заданной формой канавки 11. Перемещение щупа 6 передается поводку 4 через упругую встав-. ку 18, закрепле..ную в обойме 17, и упор 16. При этом поводок 4 перемещается вместе с закаточным роликом

5, закрепленным на оси 23, пропуская ось 2 через овальное отверстие 26.

В случаях возникновения на пути ролика 3 неровностей, создающих препятствия движению, или.когда усилие обжатия по разным причинам становится опасным для целостности стеклянной банки, упругая вставка 18 сжимается, как бы отжимая поводок, и вЫпрямляется, когда это усилие вновь становится нормальным.

0101

В случае необходимости настройки устройства расслабляют болт 22 и ось

23 с роликом 5 перемещают вдоль про5 долговатого отверстия 24, после чего болт 22 снова затягивают.

Формула изобретения

1. Устройство для укупорки стеклянной тары металлическими крышками, содержащее прижимной патрон с осью и опорной рукояткой, смонтированный на оси с возможностью вращения и радиального перемещения поводок с укрепленными на нем закаточиым роликом и щупом, установленный на оси и связанный с поводком корпус с размещенным в нем приводом радиального пере20 мещеиия поводка, чключающим связанную с корпусом и эксцентрично установленную на оси ведущую шестерню с выступами на торце и кинематически связанное с ней зубчатое колесо внут25 реннего зацепления, размещенное с возможностью свободного вращения в корпусе и имеющее выполненную на торце кольцевую копирную канавку для взаимодействия со щупом поводка, о т л и ч а ю щ е е с я тем, что, с .целью повышения надежности в работе, оно снабжено размещенным между внутренней поверхностью корпуса и ведущей шестерней диском с выполненными в нем взаимно перпендикулярными и ди35 аметрально расположенными пазами, один из которых служит для взаимодействия с выступами на торце ведущей шестерни, а другой — для взаимо4Р ДействиЯ с ДвУмЯ BbHIQJIklQHHbIMH на внутренней стороне корпуса и диаметрально tlpoTHBonoJ1okKHbtMH Относительно оси выступами.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что, с целью повышения качества укупорки, щуп укреплен с возможностью перемещения вдоль поводка, при этом поводок имеет расположенный между щупом и осью упор, а между последним и щупом установлена обойма с упругой вставкой.

1640101

А -А

Составитель С.Чекалов

Техред, С.Мигунова

Корр ектор A. 0сауленко

Pедактор Н.Гунько

Заказ 994 Тираж 277 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям ltpH ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
