Способ очистки рассолов от сульфатов

Способ очистки рассолов от сульфатов

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке рассолов от сульфат-ионов и способствует повышению степени очистки и сокращению количества неутилизируемых отходов. Согласно изобретению рассол хлорида натрия обрабатывают хлоридом железа (III) в количестве 2-10 г Fe VflM3 рассола при рН 2,5-6 с последующим отделением осадка, обработкой его водой при рН 8-13, растворением соляной кислотой и возвращением полученного раствора хлорида железа в процесс. По предлагаемому способу многократно использует хлорид железа и выводят из рассола 80 до остаточного содержания. 5 табл.

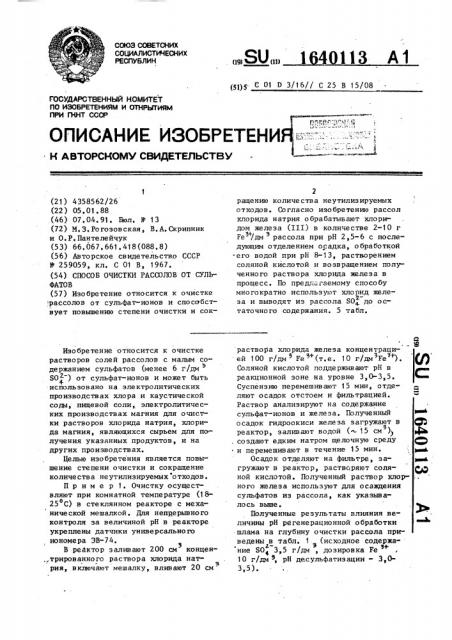

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

Р1) С 01 0 3/16// С 25 В 15/08 риац -.-з й. ": а

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

С2 ф раствора хлорида железа концентрацией 100 r/йи Fe (т.е. 1О г/ща йе /. Щ

Соляной кислотой поддерживают рН в реакционной зоне на уровне 3,0-3,5.

Суспензню перемешивают 15 мин, отделяют осадок отстоем и фильтрацией.

Раствор анализируют на содержание сульфат-ионов и железа. Полученный > и осадок гидроокиси железа загружают в ф э реактор, заливают водой (15 см )) Д ь . создают едким натром щелочную среду (° и перемешивают в течение 15 мин.

Осадок отделяют на фильтре, загружают в реактор, растворяют соляной кислотой. Полученный раствор хлор- .. ного железа используют для осаждения сульфатов из рассола, как указывалось выше.

Полученные результаты влияния величины рН регенерационной обработки шлама на глубину очистки рассола приведены в табл. 1 (исходное содержа3+ ние $0 3,5 г/дм, дозировка Fe

10 г/дм, рН де.сульфатиэации - 3,03,5).

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4358562/26 (22) 05. 01. 88 (46) 07.04. 91. Бюл. N - 13 (72) М. 3. Ро гозов ская, В. A. Скрипник и О. P. Пантелейчук (53) 66. 067. 661. 418 (088. 8) (56) Авторское свидетельство СССР

11й 259059, кл. С 01 В, 1967. (54) СПОСОБ ОЧИСТКИ РАССОЛОВ ОТ СУЛЬФАТОВ (57) Изобретение относится к очистке рассолов от сульфат-ионов и способствует повышению степени очистки и сокИзобретение относится к очистке растворов солей рассолов с малым содержанием сульфатов (менее 6 г/дм ъ

S0 ) от сульфат-ионов и может быть

Ф ис поль зов ано н а эле ктролитиче ск их производствах хлора и каустической соды, пищевой соли, электролитических производствах магния для очистки растворов хлорида натрия, хлорида магния, являющихся сырьем для получения указанных продуктов, и на других производствах.

Целью изобретения является повышение степени очистки и сокращение количества неутилизируемых отходов.

Пример 1. Очистку осуществляют при комнатной температуре (1825 С) в стеклянном реакторе с механической мешалкой. Для непрерывного контроля за величиной рН в реакторе укреплены датчики универсально го иономера ЭВ-74.

В реактор заливают 200 см концен..трированного раствора хлорида натз рия, включают мешалку, вливают 20 см"

„„SU„„1 4 113 А1 ращению количества неутилиэируемых отходов. Согласно изобретению рассол хлорида натрия обрабатывают хлоридом железа (III) в количестве 2-10 r

Ре /дм рассола при рН 2,5-6 с после + дующим отделением осадка, обработкой .его водой при рН 8-13, растворением соляной кислотой и возвращением полученного раствора хлорида железа в процесс. По предо.агаемому спосо бу многократно используют хлорид железа и выводят из рассола SO до осгтаточного содержания. 5 табл.

1640113

Та блица 1 рН регенерации 7,0-7,5 8,0-8,5 9,540,1 10Ф0,1 11,040,1 12+0,1 13,0+0,1

Содержание, БО в очищенном рассоле, r/ä÷ 2,50 1,90

1,76 1, 61 1,80

1,52 1,70

Та блиц а2

Номер цикла повторного использования FeC1 1

2Содержание SO в очи4 щенном рассоле, г/дм

1,54

1,58

1,61

1,70 1,41

Та блиц а3

Выведено в осадок

SO r/г Fe

Соде ржа2ние SO q. в рассоле, г/дм

До зировка

3+ 3

FeCl г Fe /дм

3,1

2,70

2,20

1,58

1,66

0,09

0,40

0,26

0,19

0,07

2

Данные табл. 1 показывают, что регенерация шлама проходит в щелочной среде при рН 8-13, при рН 7 регенерация проходит значительно ниже. При рН 14 гидроокись железа растворяется, поэтому регенерационная обработка при таком рН не рациональна.

Качество полученного раствора соответствует требованиям к чистоте рассола на производствах хлора и каустической соды и на производствах пищевой соли (Na SOq 3 г/дм ).

П р и м.е р 3. Очистку осуществляют в условиях, описанных в примере

Исходное содержание сульфатов в рассоле 0,8 г/дм SO . В этом случае в

z= очищенном рассоле содержание SO+

При дозировке 2-10 r Fe /дм содержание SO в очищенном рассоле удовлетворяет требованиям к очищенному рассолу производств хлора. Введение 1 г/дмЗ Fe не обеспечивает очистку от сульфатов. Увеличение дозировки FeClg от 10 до 25 г/дм Fe

9 Н увеличивает количество осажденных!

Пример 2. Очистку осуществляют в условиях примера 1. Регенерацию ведут при рН 9,54-0,1 °

Полученные данные приведены в табл. 2 (исходное содержание БО, .

3, 5 г/дм, доз иров ка Fe + 1 0 г/дм рН 3,0-3,5).

I составляет 0,36 г/дм, что соответствует требованиям в условиях магни, евого производства.

Пример 4. Очистку осуществляют в ..условиях примера 1 ° Для очистки подают различные количества РеС1в, мл (г/дмз Fe +): 20(10); 10(5);

4 (2);; 50(25) °

Полученные данные приведены в

35 та бл. 3.

1 сульфат-ионов. Учитывая, что при увеличении дозировки FeC19 количест во осажденного SO на единицу осаФ

Э

55 дителя уменьшается, более 10 г/дм

Fe дозировать не рационально, так как это приведет к уменьшению количества осажденных сульфатов на 1 r осадителя (менее 0,19 г/г Fe ).

Та блица 4

Т рН осаждения

Содержание SO в очищенном рассоле, г/дм .

1,5-2,0

2,5+0,25

3, 0-3,5

5,5-6, О

6,5-7,0

3,5

1,50

1,58

2,96

3,30

Та блиц а5

2—

Содержание S0 + в очиз щенном рассоле, г/дм рН осаждения

СаС1 РеС13

1,5

1,58

2,96

3,4

3,4

3,4

2,5ф0,25

3, 0-3,5

5,,5-6, О

Составитель Т.Докшина

Редактор А.Гунько Техред Л.Олийнык Корректор Jl, Ïèëèïåíêî

Заказ 995 Тираж 302 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, д. 4/5 й»

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

164

11 р и м е р 5. Очистку проводят в условиях примера 1 ° При очистке поддерживают рН: 1,5-2,0, 2,5+0,25, 3,0-3,5, 5,5-6,0, 6,5-7,0.

Полученные данные приведены в ..табл. 4.

Данные табл. 4 показывают, что при рН 2,5-6,0 происходит очистка рассола до требований производств хлора.

При рН « 2,0 и )6,0 очистка от сульфатов практически не происходит..

Результаты экспериментов, проведенных по известному и предлагаемому способам, приведены в табл. 5. (содержание SO+ в исходном рассоле

3,5 г/д ).

0113

Сопоставительный анализ показывает преимущество предлагаемого способа очйстки с использованием хлорного железа перед известным,предусматривающим использованием хлористого кальция.

Таким о бразом, предлагаемьп» спо10 со б позволяет при многократном использовании хлорида железа выводить

2из рассола SO+ до остаточного содержания, удовлетворяющего тре бованиям к чистоте рассола производства

15 хлора и каустической соды, пищевой соли и производства металлического магния.

Формула иэо бре тения

Способ очистки рассолов от сульфатов путем обработки реагентами с последующим отделением осадка, о тличающийсятем, что, сцелью

25 повьппения степени-очистки и сокращения количества неутилизируемых отходов, в качестве реагента используют хпорид железа (ZZZ) в количестве 210 r Fe /дм рассола и обработку ведут при рН 2,5-6,0, а отделенный осадок обрабатывжт раствором едкого натра при рН 8-13, отделяют твердую фазу, растворяют соляной кислотой и полученный раствор хлорида железа

35 возвращают в процесс..
