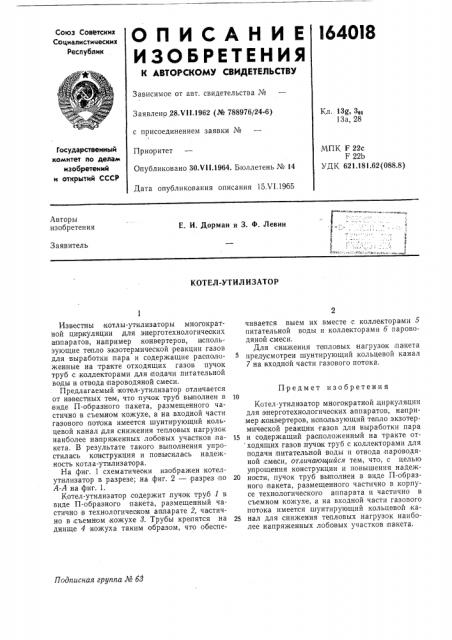

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

164018

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено,28.V11.1962 (№ 788976/24-6) с присоединением заявки №

Приоритет

Опубликовано ЗО.VI1.1964. Бюллетень № 14

Дата опубликования описания 15.VI.1965

Кл. 13g, Зи

13а, 28

Государственный комитет по делам изобретений и открытий СССР

МПК F 22с

F 22Ь

УДК 621 181.62(088.8) Авторы изобретения

Е. И. Дорман и 3. Ф. Левин ч

Заявитель

КОТЕЛ-УТИЛИЗАТОР

2 чивается выем их вместе с коллекторами б питательной воды и коллекторами б пароводяной смеси.

Для снижения тепловых нагрузок пакета предусмотрен шунтирующий кольцевой канал

7 на входной части газового потока.

Котел-утилизатор многократной циркуляции для энерготехнологических аппаратов, например конвертеров, использующий тепло экзотермической реакции газов для выработки пара

15 и содержащий расположенный на тракте от ходящих газов,пучок труб с коллекторами для подачи питательной воды и отвода пароводяной смеси, отличающийся тем, что, с целью у прощения конструкции и повышения надеж2О ности, пучок труб выполнен в виде П-образного пакета, размещенного частично в корпусе технолотического аппарата и частично в съемном кожухе, а на входной части газового потока имеется шунтирующий кольцевой ка25 нал для снижения тепловых нагрузок наиболее напряженных лобовых участков пакета.

Подписная группа ¹ 68

Известны котлы-утилизаторы многократной циркуляции для энерготехнологических аппаратов, например конвертеров, и спользующие тепло экзотермической реакции газов для выработки пара и содержащие расположенные на тракте отходящих газов пучок труб с коллекторами для подачи питательной воды и отвода пароводяной смеси.

Предлагаемый котел-утилизатор отличается от известных тем, что пучок труб выполнен в виде П-образного:пакета, размещенного частично в съемном кожухе, а на входной части газового потока имеется шунтирующий кольцевой канал для снижения тепловых нагрузок наиболее на пряженных лобовых участков пакета. В результате такого выполнения упростила!сь конструкция и повысилась надежность котла-утилизатора.

На .фиг. 1 схематически изображен котелутилизатор в разрезе; на фиг. 2 — разрез по

А-А на фит. 1.

Котел-утилизатор содержит, пучок труб 1 в виде П-образного пакета, размещенный частично в технологическом апларате 2, частично в съемном кожухе 8. Трубы крепятся на днище 4 кожуха таким образом, что обеспеПредмет изобретения

1G4018

А=м
