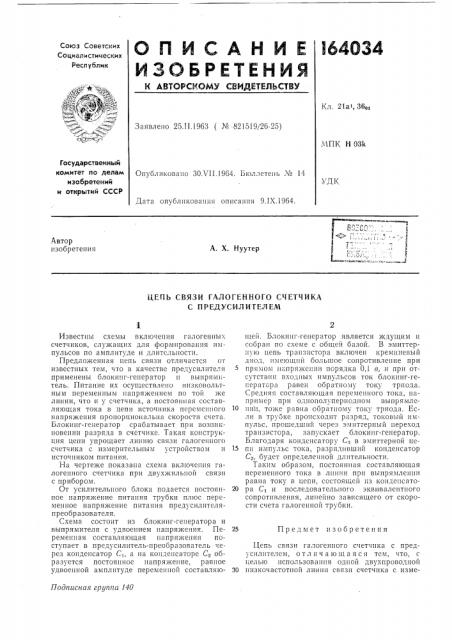

Союз Советских

Социалистических

Республик

Кл. 21а, 36о1

Заявлено 25.11.1963 (М< 821519/26-25) ЧПК Н 03k

Государствеииый комитет по делам изобретеиий и открытий СССР

Опубликовапо ЗОЛ 11.1964. Бюллетень № 14

УДК

Дата опубликования описания 9.IX.1964

Автор изобретения

А, Х. Нуутер

ЦЕг1Ъ СВЯЗИ ГАЛОГЕННОГО СЧЕТЧИКА

С ПРЕДУСИЛИТЕЛЕМ

Подписная грунта 140

Известны схемы включения галогенных счетчиков, служащих для формирования импульсов по амплитуде и длитсльностп.

Предложенная цепь связи отличается от известных тем, что в качестве предусилптеля применены блокипг-генератор и выпрямитель. Питание их осуществлено низковольтным переменным напряжением по той же линии, что и у счетчика, а постоянная составляющая тока в цепи источника переменного напряжепия пропорциональна скорости счета.

Блокипг-генератор срабатывает при возпикновепии разряда в счетчике. Такая конструкция цепи упрощает линию связи галогеппого счетчика с измерительным устройством и источником питания.

На чертеже показана схема включения галогепного счетчика при двухжильной связи с прибором.

От усилительного блока подается постоянпое папряжепие питания трубки плюс переменное напряжение питания предусилителяпреобразователя.

Схема состоит из блокинг-геператора и выпрямителя с удвоением напряжения. Переменная составляющая напряжения поступает в предусилитель-преобразователь через конденсатор С1, а па конденсаторе С образуется постояппое папряжение, равное удвоенной амплитуде переменной составляющей. Блокипг-генератор является ждущим п собран по схеме с общей базой. В эмиттер ую цепь трапзпстора включен кремниевый диод, имеющий большое сопротивлепие при прямом напряжении порядка 0,1 в, п при отсутствии входных импульсов ток блок|шг-генератора равен обратному току триода.

Средняя составляющая переменного тока, например при одпополуперподпом выпрямле10 шш, тоже равна обратному току триода. Если в труоке пропсходит разряд, токовый импульс, проц едшпй через эмпттерпый переход транзистора, запускает блокипг-генератор.

Благодаря конденсатору Сз в эмиттерной це15 пп импульс тока, разрядивший конденсатор

С, будет определенпой длительности.

Таким образом, постоянная составляющая переменного тока в линии прп выпрямлении равна току в цепи, состояшей пз кондепсато20 ра С1 и последовательного эквпвалептцого сопротивления, линейно зависящего от скорости счета галогенпой трубки.

25 Предмет изобретения

Цепь связи галогеипого счетчика с предусилптелсм, отличаю ща я с я тем, что, с целью использования одной двухпроводной

30 низкочастотной линии связи счетчика с изме164034

Составитель А. H. Синтии

Редактор Н. С. Коган Техред А. А. Камышникова Корректор Г. Е. Опарина

Зак. 2074/4 Тираж 825 с1 ормат бум, 60;к,90 /q Объем 0,13 пзд. л, Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 рительным устройством и источником питания, в качестве предусилителя применены блокинг-генератор, срабатывающий при возникновении разряда в счетчике, и выпрямитель, питание которых осуществлено низковольтным переменным напряжением по той же линии, что и у счетчика, а постоянная составляющая тока в цепи источника переменного напряжения пропорциональна скорости

5 счета.
