Устройство для получения инертной пены

Устройство для получения инертной пены

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и может быть использовано для профилактики и тушения подземных пожаров . Цель изобретения - повышение про70 изводительности за счет снижения сопротивления устройства. Устройство для получения инертной пены содержит емкость 1 для жидкого азота, соединенную трубопроводом 2 с теплообменником 3, откуда газообразный азот поступает в кольцевую камеру 5 для газообразного азота. Из камеры 5 газообразный азот через расширяющиеся сопла 9 в стенке 7 поступает в камеру 8 пенообразования, куда одновременно поступает пенообразующая жидкость по трубопроводу 10. За счет того, что расширяющиеся концы сопл 9 направлены под острым углом к потоку пенообразующей жидкости в сторону движения жидкости, кинетическая энергия газа передается потоку жидкости, что увеличивает скорость его движения и повышает производительность устройства . 2 ил. (Л с о -N g Ј о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 21 F 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (|

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ройства. 2 ил.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4675350/03 (22) 06.04,89 (46) 07,04,91. Бюл, ¹ 13 (71) Восточное отделение Всесоюзного научно-исследовательского института горноспасательного дела (72) В,А.Портола и А.Г,Сивое (53) 622.807(088.8) (56) Авторское свидетельство СССР

¹ 956811, кл. Е 21 F 5/00, 1982.

Авторское свидетельство СССР

¹ 116051, кл, Е 21 F 5/00, 1984. (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ

ИНЕРТНОЙ ПЕНЫ (57) Изобретение относится к горной промышленности и может быть использовано для профилактики и тушения подземных пожаров. Цель изобретения — повышение про„„5U„„1640446 А1 изводительности за счет снижения сопротивления устройства. Устройство для получения инертной пены содержит емкость 1 для жидкого азота, соединенную трубопроводом 2 с теплообменником 3, откуда газообразный азот поступает в кольцевую камеру 5 для газообразного азота. Из камеры 5 газообразный азот через расширяющиеся сопла 9 в стенке 7 поступает в камеру 8 пенообразования, куда одновременно поступает пенообразующая жидкость по трубопроводу 10. За счет того, что расширяющиеся концы сопл 9 направлены под острым углом к потоку пенообразующей жидкости в сторону движения жидкости, кинетическая энергия газа передается потоку жидкости, что увеличивает скорость его движения и повышает производительность уст1640446 попадает в камеру 8 пенообразования. Одновременно в камеру пенообраэования поступает пенообразующая жидкость по трубопроводу 10. За счет того, что расширяющийся конец сопла направлен под острым углом к потоку пенообразующей жидкости в сторону движения жидкости, кинетическая энергия газа передается потоку жидкости, что увеличивает скорость его движения. Перемешивание азота и пенообразующей жидкости в камере 8 приводит к образованию пены, отводимой по пенопроводу 11.

Составитель И, Федяева

Редактор Т, Юрчикова Техред М.Моргентал Корректор Н, Ревская

Заказ 1261 Тираж 292 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к горной промышленности и может быть использовано для профилактики и тушения подземных по жаров.

Целью изобретения является повыше- 5 ние производительности за счет снижения сопротивления устройства.

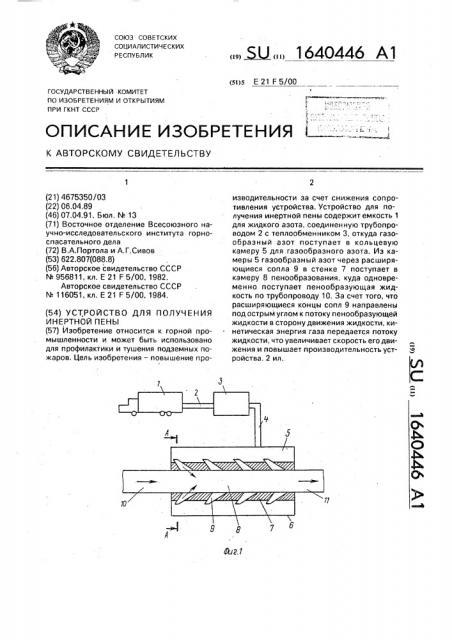

На фиг.1 показано устройство, продольный разрез; на фиг.2 — разрез А-А на фиг.1.

Устройство включает емкость 1 для жид- 10 кого азота, соединенную трубопроводом 2 с теплообменником 3, откуда газообразный азот по газопроводу 4 поступает в кольцевую камеру 5 для газообразного азота пеногенератора 6, В стенке 7, установленной между 15 кольцевой камерой 5 и камерой 8 пенообразования, установлены сопла 9. Пенообразующая жидкость поступает в пеногенератор 6 по трубопроводу 10, а получаемая пена отводится по пенопроводу 11. 20

Работа предлагаемого устройства заключается в следующем, Жидкий азот подается под давлением иэ емкости 1 в теплообменник 3 по трубопроводу 2, Испаряясь в теплообменнике 3, 25 азот по газопроводу 4 подается в кольцевую камеру 5 пеногенератора 6. Из кольцевой камеры 5 азот поступает в сопла 9, установленные в стенке 7, где получает разгон и

Формула изобретения

Устройство для получения инертной пены, включающее трубопроводы для подачи пенообразующей жидкости и азота, емкость для жидкого азота, соединенную с теплообменником, камеру пенообразования, отдег""нную стенкой с соплами от кольцевой камеры для газообразного азота, о т л и ч аю щ е е с я тем, что, с целью повышения производительности за счет снижения сопротивления устройства, сопла выполнены расширяющимися, причем расширенный конец сопл направлен в камеру пенообраэования под острым углом к потоку пенообразующей жидкости в сторону движения жидкости.
