Реферат



Изобретение относится к машиностроению , может быть использовано в машинах и механизмах в различных отраслях народного хозяйства для соединения деталей типа вал-втулка. Цель - повышение нагрузочной способности и эксплуатационной надежности соединения за счет увеличения площади контакта сопрягаемых поверхностей паза втулки и шпонки. Шпоночное соединение содержит вал. установленную в пазу вала под острым углом а. к его оси призматическую шпонку (Ш) 3, а также втулку (В) 4 со шпоночным пазом. Шпоночный паз В 4 расположен под острым углом ft к ее оси и углом ук оси призматической Ш 3 с возможностью обеспечения разнополюсного клинового натяга между сопряженными поверхностями паза В 4 и Ш 3 относительно центра симметрии последней, при равной ширине Ш 3 и паза В 4. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 1 6 В 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

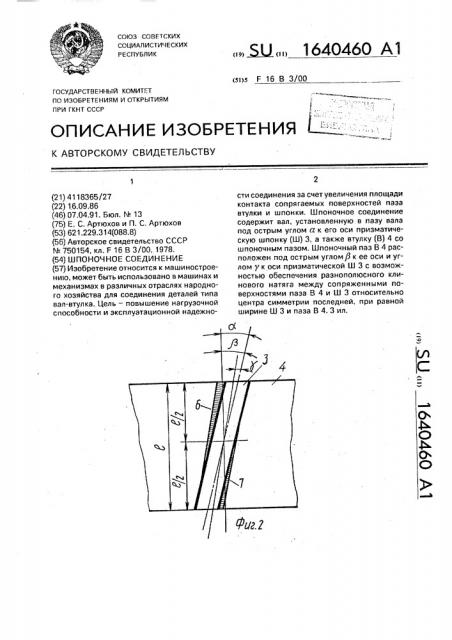

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4118365/27 (22) 1,6.09.86 (46) 07,04.91. Бюл. ¹ 13 (75) Е. С, Артюхов и П. С. Артюхов (53) 621.229.314(088.8) (56) Авторское свидетельство СССР

¹ 750154, кл. F 16 В 3/00, 1978. (54) ШПОНОЧНОЕ СОЕДИНЕНИЕ (57) Изобретение относится к машиностроению, может быть использовано в машинах и механизмах в различных отраслях народного хозяйства для соединения деталей типа вал-втулка. Цель — повышение нагрузочной способности и эксплуатационной надежно„, Ж„, 1640460 А1 сти соединения за счет увеличения площади контакта сопрягаемых поверхностей паза втулки и шпонки. Шпоночное соединение содержит вал, установленную в пазу вала под острым углом а к его оси призматическую шпонку (Ш) 3, а также втулку (В) 4 со шпоночным пазом. Шпоночный паз В 4 расположен под острым углом j3 к ее оси и углом у к оси призматической Ш 3 с возможностью обеспечения разнополюсного клинового натяга между сопряженными поверхностями паза В 4 и Ш 3 относительно центра симметрии последней, при равной ширине Ш 3 и паза В 4. 3 ил.

1640460

Изобретение относится к машиностроению и может быть широко использовано в соединениях деталей, в частности вала с втулкой с помощью призматической шпонки, устанавливаемой в открытые шпоночные пазы, выполненные в валу и втулке, например в соединении шестерни с валом.

Цель изобретения — повышение нагруэочной способности и эксплуатационной надежности соединения за счет увеличения контактной площади сопрягаемых поверхностей паза втулки и шпонки.

На фиг. 1 изображено шпоночное соединение, вид сверху; на фиг. 2 — то же, с учетом клинового распределения контактного давления по боковым граням шпанки на всей ее длине при максимально возможном угле наклона шпонки к образующей вала и пазу втулки и допустимом контактом нагружения; на фиг. 3 — то же, когда длина шпанки и паза втулки является достаточно большой и углы их наклона к образующей вала минимальные для обеспечения клинового натяга.

Шпоночное соединение содержит вал 1, установленную в пазу 2 вала под острым углом а к его оси призматическую шпонку 3 и втулку 4 со шпоночным пазом 5, причем шпоночный паз 5 втулки 4 выполнен с наклоном под острым углом Р к ее оси и углом у к оси призматической шпонки 3 так, что на сопряженных поверхностях паза 5 втулки 4 и шпонки 3 относительно их поперечного центра симметрии, расположенного в плане посередине длины шпонки 3 при равной ширине шпонки 3 и паза 5 втулки 4, образован разнополюсный клиновой натяг 6 и 7.

Сборка втулки с валом осуществляется следующим образом.

В паз 2 вала 1, выполненный под острым углом к оси вала, вкладывается призматическая шпонка 3. Втулка 4, подводимая к валу 1, совмещается шпоночным пазом 5 со шпанкой 3 и при осевой подаче с опреде5

45 ленным усилием надевается на вал 1, при этом за счет того, что паз 5 втулки 4 выполнен с наклоном к оси втулки 4 и наклоном к призматической шпонке 3, происходит упругая напрессовка втулки 4 пазом 5 на призматическую шпонку 3 к валу 1, а поскольку натягу придано симметричное расположение, то он образуется клиновым натягом 6 и

7 с противоположным смещением полюсов от центра поперечной симметрии шпонки

3. Соединение готово к работе.

Разборка соединения осуществляется с распрессовкой в обратном порядке. При передаче нагрузки от вала к втулке или от втулки к валу нагружается вся боковая поверхность шпонки со стороны восприятия и передачи нагрузки как окружной, так и осевой ее составляющей в любом режиме при вращении в одну и другую сторону.

Соединение обладает повышенной нагрузочной способностью и высокой эксплуатационной надежностью и может быть использовано в кинематических схемах машин и механизмов для различных отраслей народного хозяйства.

Формула изобретения

Шпоночное соединение, содержащее вал, установленную в пазу вала под острым углом к его оси призматическую шпонку, а также втулку со шпоночным пазом, сопряженным со шпонкой с возможностью обеспечения разнополюсного натяга между сопрягаемыми поверхностями относительно центра симметрии шпонки, о т л и ч а ющ е е с я тем, что, с целью повышения нагрузочной способности и эксплуатационной надежности за счет увеличения контактной площади сопрягаемых поверхностей паза втулки и шпонки, шпоночный паэ втулки расположен под острыми углами к ее оси и оси призматической шпонки с воэможностью обеспечения клинового натяга между сопряженными боковыми поверхностями паза втулки и шпонки, а ширина паза втулки равна ширине шнонки.
