Реферат

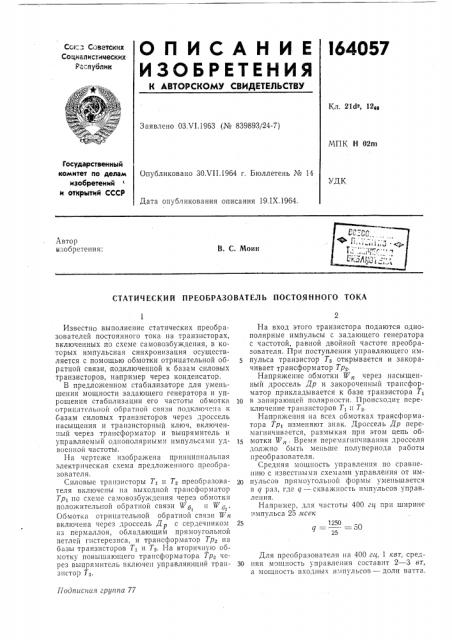

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l64057

Сот= Советских

Социалистических

Республик

Кл. 21Ф, 12и

Заявлено ОЗ.VI.1963 (Мю 839893/24-7) МПК Н 02m

Государственный комитет ло делам изобретений и открытий СССР

Опубликовано 30Х11.1964 г. Бюллетень К0 14

УДК

Дата опуоликования описания 19.1Х.1964.

Лвтор

ызобретения:

В. С. Моин

СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЪ ПОСТОЯННОГО ТОКА

=50

Г(одписиия группа 77

Известно выполнение статических преобразователей постоянного тока на транзисторах, включенных по схеме самовозбуждения, в которых импульсная синхронизация осуществляется с помощью обмотки отрицательной обратной связи, подключенной к базам силовых транзисторов, например через конденсатор.

В предложенном стабилизаторе для уменьшения мощности задающего генератора и упрощения стабилизации его частоты обмотка отрицательной обратной связи подключена и базам силовых транзисторов через дроссель насыщения и транзисторный ключ, включенный через трансформатор и выпрямитель и управляемый однополярными импульсами удвоенной частоты, На чертеже изображена принципиальная электрическая схема предложенного преобразователя.

Силовые транзисторы Т1 и Т» преобразователя включены на выходной трансформатор

Тр> по схеме самовозбуждения через обмотки положительной обратной связи Wg u W

Обмотка отрицательной обратной связи Ф » включена через дроссель Д с сердечником из пермаллоя, обладающим прямоугольной петлей гистерезиса, и трансформатор Тр. на базы транзисторов Т1 и Т,. На вторичную обмотку повышающего трансформатора Тр через выпрямитель включен управляющий тран"-истор Т>.

На вход этого транзистора подаются однополярные импульсы с задающего генератора с частотой, равной двойной частоте преобразователя. При поступлении управляющего импульса транзистор Тз открывается и закорачивает трансформатор Тр>.

Напряжение обмотки W» через насыщенный дроссель Др и закороченный трансформатор прикладывается к базе транзистора Т, 1О в запирающей полярности. Происходит переключение транзисторов Т, и Т..

Напряжения на всех обмотках трансформатора Тр> изменяют знак. Дроссель Др перемагничивается, размыкая при этом цепь обмотки W». Время перемагнпчивания дросселя должно быть меньше полупериода работы преобразователя.

Средняя мощность управления по сравнению с известными схемами управления от им2О пульсов прямоугольной формы уменьшается в д раз, где q — скважность импульсов управления.

Например, для частоты 400 ги при ширине импульса 25 мсек

Для преобразователя на 400 ги, 1 квт, сред30 няя мощность управления составит 2 — 3 вт, а мощность входных импульсов — доли ватта.

164057

Предмет изобретения

Составитель С. Ситникова 1ехред А. A. Камышникова Корректор М. П, Ромашова

1 едакгор П. Вербова

Заказ 2182/7 Тираж 1050 Формат бум. 60 >< 90>/в Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Статический преобразователь постоянного тока на транзисторах, включенных по схеме самовозбуждения, с импульсной синхронизацией от обмотки отрицательной обратной связи, отличающийся тем, что, с целью уменьшения мощности, потребляемой от задающего генератора, обмотка отрицательной об. ратной связи подключена к базам силовых транзисторов через дроссель насыщения и транзисторный ключ, включенный через тран5 сформатор и выпрямитель и управляемый однополярными короткими импульсами удвоенной частоты,
