Стенд для гидравлических испытаний изделий

Стенд для гидравлических испытаний изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для гидравлических испытаний изделий, в частности передаточных механизмов. Цель изобретения - расширение функциональных возможностей стенда и приближение условий испытаний к эксплуатационным. Стенд содержит напорную магистраль 1 циркуляционного контура 2 с баком 3 подогрева рабочей жидкости, насосом 4 перекачки жидкости в изделие 5, вентилями 6-8, фильтром 9 и манометром 10. Дополнительный контур содержит заборную 11 и напорную 12 магистрали, дополнительный насос 13, вентиль 14, соединяющий,эаборную 11 и напорную 12 магистрали, вентиль 15 соединения напорных магистралей 1 и 12 и магистраль 16с вентилем 17 от магистрали 12 к баку 3 подогрева рабочей жидкости. Стенд снабжен приводом 20 вращения изделия 5, содержащим электродвигатель 21, редуктор 22 и карданный вал 23. Насос 4 используется для подачи жидкости из бака 3 в изделие 5 при заполнении и циркуляции. Дополнительный насос 13 используется для циркуляции жидкости с забором ее через устройство 19 и с подачей в бак 3 при испытаниях с нагревом жидкости или с возвратом в изделие при холодных испытаниях. 1 ил. 79

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) 01) (я)ю G 01 M 13/02, 3/02

ГОСУДАРСТВЕ)+1ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ с

° ° сс

Ъс

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4681347/28

{22) 18.04.89 (46) 0704.91. Бюл. %13 (71) Производственное объединение "Ворошиловградтепловоз" (72) 8, Д. Гришков и В. С. Носко (53) 620.165.29(088.8) (56) Авторское свидетельство СССР

80683, кл. 6 01 M 3/02, 1950. (54) СТЕНД ДЛЯ ГИДРАВЛИЧЕСКИХ ИСПЫТАНИЙ ИЗДЕЛИЙ (57) Изобретение относится к оборудованию для гидравлических испытаний изделий, в частности передаточных механизмов. Цель изобретения — расширение функциональных возможностей стенда и приближение условий испытаний к эксплуатационным.

Стенд содержит напорную магистраль 1 циркуляционного контура 2 с баком 3 подогрева рабочей жидкости, насосом 4 перекачки жидкости в изделие 5, вентилями 6-8, фильтром 9 и манометром 10. Дополнительный контур содержит заборную 11 и напорную 12 магистрали, дополнительный насос

13, вентиль 14, соединяющий, заборную 11 и напорную 12 магистрали, вентиль 15 соединения напорных магистралей 1 и 12 и магистраль 16 с вентилем 17 от магистрали 12 к баку 3 подогрева рабочей жидкости. Стенд снабжен приводом 20 вращения иэделия 5, содержащим электродвигатель 21, редуктор

22 и карданный вал 23. Насос 4 использует ся для подачи жидкости из бака 3 в изделие

5 при заполнении и циркуляции. Дополнительный насос 13 используется для циркуляции жидкости с забором ее через устройство

19 и с подачей в бак 3 при испытаниях с .нагревом жидкости или с возвратом в иэдеwe при холодных испытаниях. 1 ил.

1640570

Изобретение относится к оборудованию для гидроиспытаний изделий, в частности передаточных механизмов.

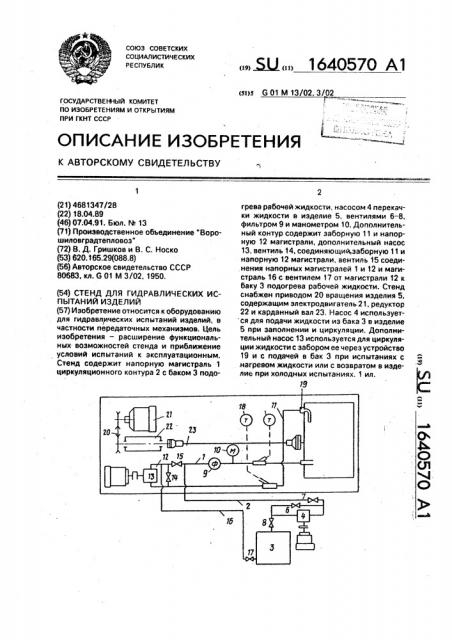

Цель изобретения — расширение функциональных возможностей стенда и приближение условий испытаний к эксплуатационным, На чертеже представлена принципиальная гидравлическая схема стенда.

Стенд для гидравлических испытаний изделий содержит напорную магистраль 1 циркуляционного контура 2 с баком 3 подогрева рабочей жидкости, насосом 4 для перекачки жидкости в испытуемое изделие 5, вентилями 6 — 8, фильтром 9 и манометром

10.

Дополнительный циркуляционный контур содержит заборную и напорную магистрали 11 и 12, дополнительный насос 13, вентиль 14, соединяющий заборную и напорную магистрали 11 и 12, вентиль 15, соединяющий напорную магистраль 12 с напорной магистралью 1 циркуляционного контура 2, и трубопровод 16 с вентилем 17 от магистрали 12 к баку 3 подогрева рабочей жидкости. Напорная магистраль 1 и заборная магистраль 11 снабжены температурными датчиками 18.

Заборное устройство трубопровода 11 имеет приспособление 19 для регулирования уровня рабочей жидкости, выполненное в виде фиксируемого патрубка, Приспособление 19 имеет два рабсчих положения: вертикальное — для выкачки жидкости и горизонтальное — для регулирования уровня жидкости.

Стенд снабжен приводом 20 вращения передаточного механизма изделия 5, содержащим электродвигатель 21, редуктор 22 и карданный вал 23.

Стенд работает следующим образом.

Открывают вентили 7 и 8, при этом вентили 6, 14, 15 и 17 закрыты, включают насос

4. Необходимое количество рабочей жидкости из бака 3 по трубопроводу 2 и напорной магистрали 1 закачивают в испытуемое изделие 5. Уровень заливки жидкости контролируют по отметке указателя. уровня рабочей жидкости бака 3. После этого выключают насос 4, открывают вентиль 15, а вентиль 7 закрывают, затем включают дополнительный насос 13 и привод 20 вращения, приводящий в действие передаточный механизм изделия 5. Включают нагрев рабочей жидкости в баке 3 до необходимой температуры, которая поддерживается автоматически датчиком-реле температуры (не показан), вмонтированным в бак 3.

Одновременно осуществляется циркуляция жидкости насосом 13. С помощью

10

35

55 вмонтированными в заборную и напорную магистрали 11 и 1.

50 приспособления 19 регулирования уровня рабочей жидкости, которое находится в вертикальном положении, выкачивают рабочую жидкость из иэделия 5 и через вентиль 15, магистраль 12, фильтр 9 напорной магистрали 1 возвращают ее в изделие 5. Таким образом происходит обкатка передаточных механизмов испытуемого изделия 5 и гидроиспытания, где гидравлическое сопротивление контролируют манометром 10. В случае повышения давления в напорной магистрали 12 рабочую жидкость через вентиль 14 возвращают к дополнительному насосу 13, Работу зубчатых зацеплений передаточных механизмов контролируют на разных передачах, при появлении в них прерывистых шумов, толчков и ударов испытания прекращают.

По окончании первого цикла испытаний закрывают вентиль 14, а вентиль 17 открывают и перекачивают рабочую жидкость иэ испытуемого изделия 5 в бак 3, после чего насос 13 отключают, Затем закрывают вентили 17 и 15, открывают вентили 7 и 8, включают насос 4, а подогретую до необходимой температуры рабочую жидкость по трубопроводу 2 и напорной магистрали 1 закачивают в иэделие 5 в требуемом количестве.

Уровень заливки контролируют по отметке указателя уровня жидкости бака 3 и дополнительно через заливное отверстие s коробке передач щупом, После чего выключают насос 4. Открывают вентиль 6, устанавливают устройство 19 регулировки уровня рабочей жидкости в изделии 5 в горизонтальное положение, Насосы 4 и 13 и привод

20 вращения включают и устанавливают. вентилями 6 и 7 необходимое давление в напорной магистрали 1, контролируемое манометром 10, После этого насосом 4 перекачивают рабочую жидкость из бака 3 по трубопроводу 2 напорной магистрали 1 в испытуемое изделие 5, а насосом 13 выкачивают рабочую жидкость из изделия 5 по заборной магистрали 11 и трубопроводам

12 и 16 в бак 3. Рабочая жидкость циркулирует в течение определенного времени при работе на всех передачах передаточного механизма, таким образом осуществляется гидроиспытание изделия 5 при повышенной температуре.

Температуру рабочей жидкости контролируют температурными датчиками 18, После испытаний выключают насос 4, Закрывают вентиль 15, открывают вентиль

17 и, переведя устройство 19 в вертикальное положение, перекачивают рабочую жид1640570

Формула изобретения

Стенд для гидравлических испытаний изделий, включающий напорную магистраль циркуляционного контура с баком для

Составитель Ю.Суслов

Техред М.Моргентал Корректор Л.Пилипенко

Редактор А.Шандор

Заказ 1013 Тираж 361 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 кость насосом 13 по заборной магистрали

11 и трубопроводам 12 и 16 в бак 3. Затем выключают насос 13, закрывают все вентили.

Испытание нового изделия производится после снижения температуры рабочей жидкости до необходимого уровня.

Наличие в стенде привода вращения изделия, приспособления для регулирования уровня жидкости в изделии и дополнительного циркуляционного контура расширяет функциональные воэможности стенда, позволяет производить быструю перенастройку режимов испытания. подогрева рабочей жидкости, насосом, вен--" тилями и измерительными приборами, о тл и ч а ю шийся тем, что, с целью расширения эксплуатационных возможностей пу5 тем обеспечения испытаний передаточных механизмов в процессе работы на различных температурных режимах, он снабжен приводом вращения передачи и дополнительным циркуляционным контуром, BKIIlo

10 чающим дополнительный насос, заборную магистраль, соединенную с входом дополнительного насоса, имеющую заборное устройство с приспособлением для регулирования уровня жидкости в. иэделии, и

15 напорную магистраль, соединяющую выход дополнительного насоса с напорной магистралью основного насоса и связанную трубопроводом с баком подогрева рабочей жидкости,
