Трехфазно-однофазная совмещенная электромашинная обмотка
Патент 1640782
Авторы
Классы МПК
Трехфазно-однофазная совмещенная электромашинная обмотка
Иллюстрации
Реферат
Изобретение относится к электротехнике . Цель изобретения - улучшение электромагнитных параметров путем увеличения обмоточного коэффициента для полюсности Ра 1 и снижение потерь в меди для полюсности Pi 6. Обмотка выполнена в 48 пазах из 24 катушек с шагом по пазам Yn 19. Обмотка выполнена из равномерно смещенных катушек и соединена в две параллельные трехфазные звезды с трехфазными выводами от их начал для полюсности 2 1 и дополнительными однофазными выводами от нулевых точек звезд для полюсности PI 6. В каждой звезде катушки включены последовательно с согласным или встречным включением в зависимости от номера катушки. 5 ил.

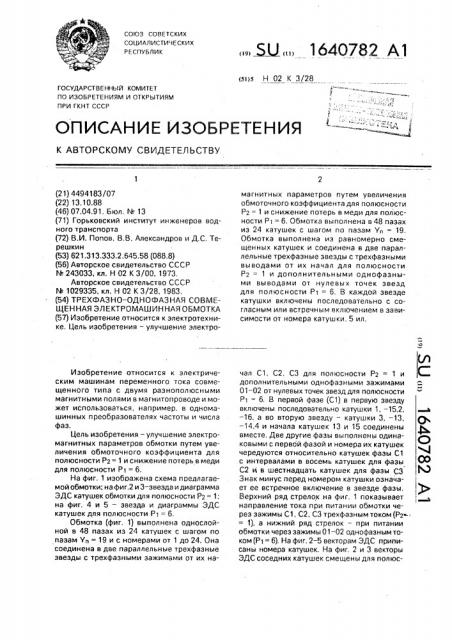

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 Н 02 К 3/28
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1 (21) 4494183/07 (22) 13.10.88 (46) 07.04.91. Бюл. N 13 (71) Горьковский институт инженеров водного транспорта (72) В.И. Попов, В В, Александров и Д.С. Терешкин (53) 621.313.333,2.645.58 (088.8) (56) Авторское свидетельство СССР
N 243033, кл. Н 02 К 3/00, 1973, Авторское свидетельство СССР
hh 11002299333355, кл. Н 02 К 3/28, 1983, (54) ТРЕХФАЗНΠ— ОДНОФАЗНАЯ СОВМЕЩЕННАЯ ЭЛЕКТРОМАШИННАЯ ОБМОТКА (57) Изобретение относится к электротехнике, Цель изобретения — улучшение электроИзобретение относится к электрическим машинам переменного тока совмещенного типа с двумя разнополюсными магнитными полями в магнитопроводе и может использоваться, например, в одномашинных преобразователях частоты и числа фаз.
Цель изобретения — улучшение электромагнитных параметров обмотки путем увеличения обмоточного коэффициента для полюсности Р2 = 1 и снижение потерь в меди для полюсности P> = 6.
На фиг. 1 изображена схема поедлагаемой обмотки; на фиг,2 и 3 — звезда и диаграмма
ЭДС катушек обмотки для полюсности Р2 = 1; на фиг. 4 и 5 — звезда и диаграммы ЭДС катушек для полюсности Р1 = 6.
Обмотка (фиг, 1) выполнена однослойной в 48 пазах иэ 24 катушек с шагом по пазам Yn = 19 и с номерами от 1 до 24. Она соединена в две параллельные трехфазные звезды с трехфазными зажимами от их на„„Я „„1640782 А1 магнитных параметров путем увеличения обмоточного коэффициента для полюсности
Р2 = 1 и снижение потерь в меди для полюсности P = 6. Обмотка выполнена в 48 пазах иэ 24 катушек с шагом по пазам Y> = 19, Обмотка выполнена из равномерно смещенных катушек и соединена в две параллельные трехфаэные звезды с трехфазными выводами от их начал для полюсности
Рг = 1 и дополнительными однофазными выводами от нулевых точек звезд для полюсности Р1 = 6. В каждой звезде катушки включены последовательно с согласным или встречным включением в зависимости от номера катушки. 5 ил. чал С1, С2, СЗ для полюсности Рг = 1 и С дополнительными однофазными зажимами
01 — 02 от нулевых точек звезд для полюсности
P> = 6. В первой фазе (С1) в первую звезду включены последовательно катушки 1, -15,2, — 16. а во вторую звезду — катушки 3, — 13, — 14,4 и начала катушек 13 и 15 соединены вместе. Две другие фазы выполнены одинаковыми с первой фазой и номера их катушек чередуются относительно катушек фазы С1 с интервалами в восемь катушек для фазы
С2 М в шестнадцать катушек для фазы С3
Знак минус перед номером катушки означает ее встречное включение в звезде фазы.
Верхний ряд стрелок на фиг. 1 показывает направление тока при питании обмотки через зажимы С1, С2, СЗ трехфазным током (Р2
= 1), а нижний ряд стрелок — при питании обмотки через зажимы 01 — 02 однофазным током (Р = 6). На фиг. 2 — 5 векторам ЭДС приписаны номера катушек. На фиг, 2 и 3 векторы
ЭДС соседних катушек смещены для полюс1640782
6- ности P2 = 1 на угол в 360/24 = 15 и из диаграммы фиг. 3 видно, что поле с Рр =.1 не наводит ЭДС на дополнительных зажимах
01-02. На фиг. 4 и 5 векторы ЭДС соседних катушек смещены для полюсности Р > = 6 на угол в 360.6/24- 90 и из фиг:5 видно, что катушки 1, 15, 13, 3 в фазе С1, 9, 23, 21, 11 в ,„фазе С2, 17, 7, 5, 19 образуют три однофаз ных короткоэамкнутых контура для Р = 6, а остальные катушки обмотки — три параллельные однофазные цепи для P> = 6. При эвкороченных зажимах 01 — 02 обмотка фиг.
1 образует двухфазную короткозамкнутую обмотку (с тремя ветвями) для полюсности
Р = 6, Если же зажимы 01-02 питать постоянным током, то образуется поле с Р = 6, и при этом половина всех катушек этим током не обтекается, что вдвое уменьшает потери в меди этой цепи. Таким образом, обмотка фиг. 1 имеет обмоточные коэффициенты;
К я - 0,9068 для Р = 1 и Kaog = 0,9239 для
Р = 6, По сравнению с известной обмоткой (2) имеющей Кои = 0,8950, предлагаемая обмотка имеет более высокий обмоточный коэффициент (a 0.9 068/0,895 раза) дл я P2=
= 1, а для Р = 6 — в два раза меньшие потери в меди.
Предлагаемая обмотка может применяться, например, на статоре синхронно-асинхронного одномашинного преобразователя частоты 60/50 Гц, двигательная часть которого с полюсностью Р = 6 выполняется в виде обращенной синхронной машины и для этой полюсности совмещенная обмотка фиг. 1 используется одновременно в качестве пусковой двухфазной обмотки (при закорочен ных зажимах 01 — 02), обмотки возбуждения (при питании зажимов 01 — 02 постоянным током) и демпферной обмотки (короткозамкнутые контуры обмотки для
Р = 6 на фиг. 5). В таком ОПЧ обмотка фиг.
5 1 по отношению к зажимам С1, С2, СЗ используется как выходная генераторная обмотка с полюсностью Р2 = 1, Формула изобретения
Трехфазно-однофазная совмещенная
10 электромашинная обмотка с числами пар полюсов P2/Р = 1/6, выполненная из равномерно смещенных катушек и соединенная в две параллельные трехфазные звезды с трехфазными зажимами от их начал для
15 полюсности P2 = 1 и дополнительными однофазными зажимами от нулевых точек звезд для полюсности Р = 6, о т л и ч а ющ а я с я тем, что, с целью улучшения электромагнитных параметров путем уве20 личения обмоточного коэффициента для полюсности Р = 1 и снижения потерь в меди для полюсности P> = 6, обмотка выполнена в 48 пазах из 24 катушек с шагом по пазам
Y> = 19 и номерами от 1 до 24, в каждой
25 звезде фазы катушки соединены последовательно и в первой фазе в первую звезду включены катушки 1, -15, 2, — 16, а во вторую звезду — катушки 3, -13, -14, 4, во второй фазе в первую звезду включены катушки 9, — 23, 10, -24, 30 авовторуюзвезду включены катушки11, — 21, — 22, 12, в третьей фазе в первую звезду включены катушки 17, — 7, 18, — 8, а во вторую звезду— катушки 19, — 5, -6, 20, причем в каждой фазе соединены вместе начала катушек 13 и 15, 35 21 и 23, 5 и 7, где знак "минус" перед номером катушки означает ее встречное включение в звезде фазы.
1640782
-15
-25
У
77 21 б1
Я б5
23 19
Дгг. 4
12 -22
И
И -6 юг. 5
