Способ формирования частотно-заполненных импульсов управления тиристорным вентилем

Способ формирования частотно-заполненных импульсов управления тиристорным вентилем

Иллюстрации

Показать все

Реферат



Изобретение относится к силовой полупроводниковой технике и может быть использовано при управлении высоковольтными тиристорными вентилями. Цель изобретения - улучшение качества тока управления путем повышения коэффициента заполнения импульсов управления. С этой целью формируют п сдвинутых друг относительно друга последовательностей разнополярных импульсов, при этом в каждой последовательности сначала формируют импульсы одной полярности, а затем другой . Формирование импульса в каждой последующей последовательности начинают в момент начала спада тока в импульсе предыдущей последовательности независимо от полярности импульсов. 3 ил.

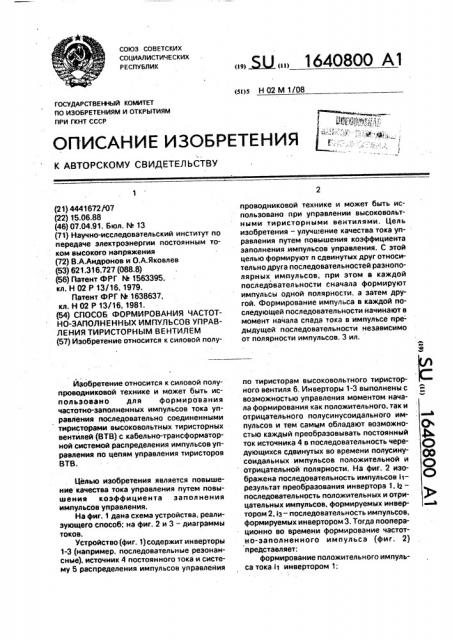

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц5 Н 02 М 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4441672/О7 (22) 15,06.88 (46) 07.04.9 l. Бюл, М 13 (71) Научно-исследовательский институт по передаче электроэнергии постоянным током высокого напряжения (72) В.А.Андронов и О,А.Яковлев (53) 621.316.727 (088.8) (56) Патент ФРГ N. 1563395, кл. Н 02 P 13/16, 1979.

Патент ФРГ Q 1638637, кл. Н 02 Р 13/16, 1981. (54) СПОСОБ. ФОРМИРОВАНИЯ ЧАСТОТНО-ЗАПОЛНЕННЫХ ИМПУЛЬСОВ УПРАВЛЕНИЯ ТИРИСТОРНЫМ ВЕНТИЛЕМ (57) Изобретение относится к силовой полуI

Изобретение относится к силовой полупроводниковой технике и может быть использовано для формирования частотно-заполненных импульсов тока управления последовательно соединенными тиристорами высоковольтных тиристорных вентилей (BTB) с кабельно-трансформаторной системой распределения импульсов управления по цепям управления тиристоров

BTB.

Целью изобретения является повышение качества тока управления путем повышения коэффициента заполнения импульсов управления.

На фиг. 1 дана схема устройства, реализующего способ; на фиг. 2 и 3 — диаграммы токов, Устройство (фиг. 1) содержит инверторы

1-3 (например, последовательные резонансные), источник 4 постоянного тока и систему 5 распределения импульсов управления

„„5U„„1640800 А1 проводниковой технике и может быть использовано при управлении высоковольтными тиристорными вентилями. Цель изобретения — улучшение качества тока управления путем повышения коэффициента заполнения. импульсов управления. С этой целью формируют и сдвинутых друг относительно друга последовательностей разнополярных импульсов, при этом в каждой последовательности сначала формируют импульсы одной полярности, а затем другой. Формирование импульса в каждой последующей последовательности начинают в момент начала спада тока в импульсе пре- дыдущей последовательности независимо от полярности импульсов. 3 ил. по тиристорам высоковольтного тиристорного вентиля 6. Инверторы 1-3 выполнены с Я возможностью управления моментом начала формирования как положительного, так и отрицательного полусинусоидального импульсов и тем самцм обладают возможно- ОЬ стью каждый преобразовывать постоянный ф ток источника 4 в последовательность чере- С1 дующихся сдвинутых во времени полусину- (y соидальных импульсов положительной и отрицательной полярности. На фиг. 2 изображена последовательность импульсов 11— результат преобразования инвертора 1, lz— последовательность положительных и отрицательных импульсов, формируемых инвертором 2, b- последовательность импульсов, формируемых инвертором 3. Тогда пооперационно во времени формирование частотно-заполненного импульса (фиг. 2) представляет: формирование положительного импульса тока i> инвертором 1;

1640800

10

25

30 пульса управления.

50 в момент снижения (спада) полусинусоидального импульса тока, соответствующий в данном конкретном случае углу

2 7г/3 импульса начинают формирование тоже положительного импульса (фиг. 2); в момент 2 a/3 полусинусоидального тока !2 начинают формирование положительного импульса !з (фиг. 2): в момент 2 л/3 тока !з с помощью инвертора 1 снова начинают формировать импульс; но уже отрицательный ii (фиг, 2); в момент 2 a/3 отрицательного тока ij начинают формировать с помощью инвертора 2 отрицательный импульс !2 (фиг, 2); в момент 2 л/3 отрицательного тока 6 начинают формировать ток !з (фиг. 2); в момент 2 /3 отрицательного тока !з снова формируют положительный импульс тока !! . а далее операции повторяют на всем интервале формирования частотно-заполненного импульса тока управления.

Указанные выше операции по формированию на первичной стороне кабельнотрансформаторной системы распределения полусинусоидальных импульсов тока создают (формируют) в ней результирующий ток

ip (фиг. 2, ось 4), в котором заполнены провалы за счет наложения однонаправленных токов и за счет наложения токов разного направления уменьшены длительности спадов и фронтов смежных разнополярных полупериодов этого (результирующего) тока по отношению к длительностям спадов и фронтов полусинусоидальных импульсов, формируемых инверторами 1-3. В выходном . выпрямленном токе управления !у, следовательно, уменьшаются длительности провалов тока до нуля (фиг. 2).

Чтобы количественно оценить эффект уменьшения длительности провала в выпрямленном токе при наложении разнополярных полусинусоидальных импульсов тока обратимся к фиг. 3. Пусть полусинусоидальный импульс тока, изображенный на фиг. 3, слева имеет положительное направление в первичной обмотке кабельно-трансформаторной системы распределения, а импульсы тока, обозначенные на фиг, 3 !, П, П вЂ” отрицательного направления и отличаются друг от друга величиной интервала наложения на положительный импульс. Тогда, приняв условно за длительность провала время (t>p), в течение которого выходной ток управления тиристорами ВТВ меньше заданного уровня и обозначив через а— угол, соответствующий значению полусинусоиды на заданном уровне, будем иметь с учетом построений на фиг. 3 для сочетаний положительного импульса с импульсом 1 (интервал наложения равен О) время провала t>pi = 2 а, с импульсом П (интервал наложения равен а) — Ьрц — а и с импульсом П! (интервал наложения >а) — пря! Я, т,е. длительности провала в выходном токе при интервалах наложения равных или больших а уменьшились в два раза. Это справедливо при наложении в пределах крутых участков полусинусоидальных импульсов, изображенных прямыми при построении, так же как и результирующие кривые.

Таким образом, предлагаемый способ по сравнению с известным дает возможность в результате использования всей совокупности операций уменьшить не только количество провалов тока до нуля, но и уменьшить их длительность на всем интервале формирования частотно-заполненного импульса управления тиристорами BTB.

Тем самым подтверждается достижение поставленной цели — улучшения качества тока управления путем повышения коэффициента заполнения частотно-заполненного имФормула изобретения

Способ формирования частотно-заполненных импульсов управления тиристорным вентилем, заключающийся в том, что формируют и сдвинутых друг относительно друга последовательностей полусинусоидальных импульсов тока различной полярности, суммируют указанные последовательности, а полученный сигнал выпрямляют и распределяют по тиристорам вентиля, о т л и ч à ю шийся тем, что, с целью повышения качества тока управления путем увеличения коэффициента заполнения импульсов управления, формирование очередного импульса в каждой последующей последовательности начинают на спаде тока в импульсе предыдущей последовательности независимо от полярности импульсов, при этом сначала осуществляют суммирование и импульсов одной полярности, а затем и импульсов другой полярности.
