Многоэлектродная ионизационная камера
Иллюстрации
Реферат

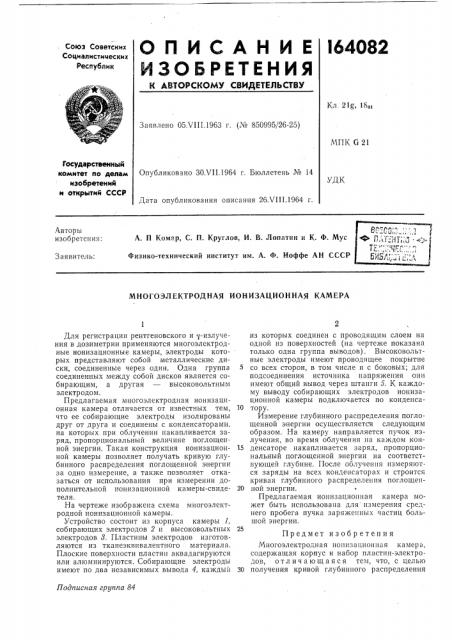

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l64082
Совхоз Советских
Социалистических
Республик
Кл. 21g, 18р1
Заявлено 05ХП1.1963 г. (¹ 850995/26-25) МПК G 21
Государственный комитет ло делам изобретений и открытий СССР
Опубликовано 30.VII.1964 г. Бюллетень № 14
УДК
Дата опубликования описания 26ХП1.1964 г.
Авторы изобретения:
А. П Комар, С. П. Круглов, И. B. Лопатин и К. Ф. Мус
Физико-технический институт им. А. Ф. Иоффе AH СССР
Заявитель:
МНОГОЭЛЕКТРОДНАЯ ИОН ИЗАЦИОННАЯ КАМЕРА
Подписная группа 84
Для регистрации рентгеновского и у-излучения в дозиметрии применяются многоэлектродные ионизационные камеры, электроды которых представляют собой металлические диски, соединенные через один. Одна группа соединенных между собой дисков является собирающим, а другая — высоковольтным электродом.
Предлагаемая многоэлектродпая ионизационная камера отличается от известных тем, что ее собирающие электроды изолированы друг от друга и соединены с конденсаторами, на которых при облучении накапливается заряд, пропорциональный величине поглощенной энергии. Такая конструкция ионизационной камеры позволяет получать кривую глубинного распределения поглощенной энергии за одно измерение, а также позволяет отказаться от использования при измерении дополнительной ионизационной камеры-свидетеля.
На чертеже изображена схема многоэлектродной ионизационпой камеры.
Устройство состоит из корпуса камеры 1, собирающих электродов 2 и высоковольтных электродов 3. Пластины электродов изготовляются из ткапеэквивалентного материала.
Плоские поверхности пластин аквадагируются или алюминируются. Собирающие электроды имеют по два независимых вывода 4, каждый из которых соединен с проводящим слоем на одной из поверхностей (на чертеже показана только одна группа выводов). Высоковольтные электроды имеют проводящее покрытие со всех сторон, в том числе и с боковых; для подсоединения источника напряжения они имеют общий вывод через штанги 5. К каждому выводу собирающих электродов ионизационной камеры подключается по конденса10 тору.
Измерение глубинного распределения поглощенной энергии осуществляется следующим образом. На камеру направляется пучок излучения, во время облучения на каждом кон15 денсаторе накапливается заряд, пропорциональный поглощенной энергии на соответствующей глубине. После облучения измеряются заряды на всех конденсаторах и строится кривая глубинного распределения поглощен20 ной энергии.
Предлагаемая ионнзационная камера может быть использована для измерения среднего пробега пучка заряженных частиц большой энергии.
Предмет изобретения
Многоэлектродная ионизационная камера, содержащая корпус и набор пластин-электродов, отличающаяся тем, что, с целью
30 получения кривой глубинного распределения
164082
Составитель В. Ф. Травкин
Техред Т. П. Курилко Корректор Г. Е, Опарина
Редактор И. Г. Карпас
Заказ 1959/1 Тираж 575 Формат бум. 60><90 >
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2. поглощенной энергии за одно измерение, собира1ощие электроды камеры изолированы друг от друга и соединены с конденсаторами, ца которых при облучении накапливается заряд, пропорциональный величине поглощенной энергии.
