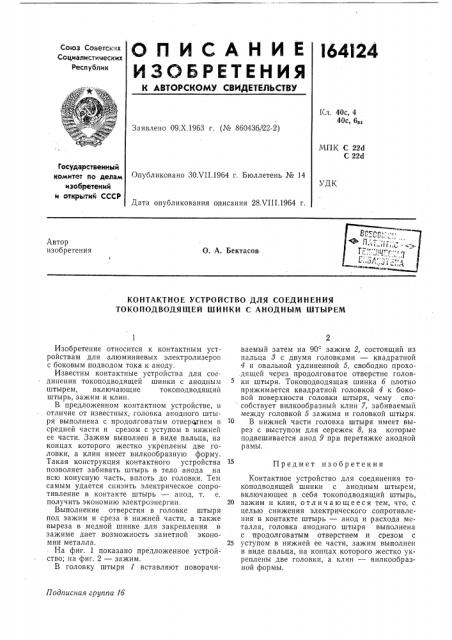

О П И С А Ы И Е I64I24

И ЗОБ РЕТЕЫ Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 40с, 4

40с, бе

Заявлено 09.Х.1963 r. (№ 860436/22-2) МПК С 22d

С 22d

Государственный комитет по делам изобРетений и открытий СССР

Опубликовано 30Л"1|.1964 г. Бюллетень № 14

УДК

Дата опубликования описания 28.VIII.1964 г.

Автор изобретения

О. А. Бектасов

КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

ТОКОПОДВОДЯЩЕЙ ШИНКИ С АНОДНЪ|М ШТЫРЕМ

Предмет изобретения

Подписнпя группа 1б

Изобретение относится к контактным устройствам для алюминиевых электролизеров с боковым подводом тока к аноду.

Известны контактные устройства для соединения токоподводящей шинки с анодным штырем, включающие токоподводящий штырь, зажим и клин.

В предложенном контактном устройстве, в отличие от известных, головка анодного штыря выполнена с продолговатым отверстием в средней части и срезом с уступом в нижней ее части. Зажим выполнен в виде пальца, на концах которого жестко укреплены две головки, а клин имеет вилкообразную форму.

Такая конструкция контактного устройства позволяет забивать штырь в тело анода на всю конусную часть, вплоть до головки. Тем самым удается снизить электрическое сопротивление в контакте штырь — анод, т. е. получить экономию электроэнергии.

Выполнение отверстия в головке штыря под зажим и среза в нижней части, а также выреза в медной шинке для закрепления в зажиме дает возможность заметной экономии металла, На фиг. 1 показано предложенное устройство; на фиг. 2 — зажим.

В головку штыря 1 вставляют поворачиваемый затем на 90 зажим 2, состоящий из пальца 8 с двумя головками — квадратной

4 и овальной удлиненной 5, свободно проходящей через продолговатое отверстие головки штыря. Токоподводящая шинка б плотно прижимается квадратной головкой 4 к боковой поверхности головки штыря, чему спо собствует вилкообразный клин 7, забиваемый между головкой 5 зажима и головкой штыря.

В нижней части головка штыря имеет вырез с выступом для сережек 8, на которые подвешивается анод 9 при перетяжке анодной рамы.

Контактное устройство для соединения то коподводящей шинки с анодным штырем, включающее в себя токоподводящий штырь, 20 зажим и клин, отл и ч а ю щ ее с я тем, что, с целью снижения электрического сопротивления в контакте штырь — анод и расхода металла, головка анодного штыря выполнена с продолговатым отверстием и срезом с

25 уступом в нижней ее части, зажим выполнен в виде пальца, на концах которого жестко укреплены две головки, а клин — вилкообразной формы.

164124

Фиг. 1
