Реферат



Изобретение относится к промышленному рыболовству и может быть использовано при лове рыбы на свет рыбонасосом. Цель изобретения - повышение эффективности лова рыбы, скапливающейся под залавливающим устройством. На наконечнике 1 шланга 2 рыбонасоса установлена направляющая в форме цилиндра или конуса, закрепленного меньшим или большим основанием. Над направляющей установлен щит 5. В центре щита с внешней стороны укреплена лампа 10, а с внутренней - вставка 6 для снижения турбулентности потока внутри залавливающего устройства. Нижние кромки щита 5 расположены ниже входного отверстия направляющей с образованием канала. 2 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (11) (51)5 А 01 К 79/00

ГОСУДАРСТВЕН(ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0 фь

ЬЭ ф

1 !

Г

Фиг.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4280105/13 (22) 07.07,87 (46) 15.04.91. Бюл f414 (71) Астраханский технический институт рыбной промышленности и хозяйства (72) Г.В.Мальков и А.А.Богословский (53) 639,2.081.193 (088.8) (56) Авторское свидетельство СССР

3Ф 493214, кл. А 01 К 79/07, 1975. (54) ЗАЛАВЛИВАЮЩЕЕ УСТРОЙСТВО Pbl6ОНАСОСА (57) Изобретение относится к промышленному рыболовству и может быть использовано при лове рыбы на свет рыбонасосом, Цель изобретения — повышение эффективности лова рыбы, скапливающейся под залавливающим устройством. На наконечнике

1 шланга 2 рыбонасоса установлена направляющая в форме цилиндра или конуса, закрепленного меньшим или большим основанием. Над направляющей установлен щит 5. В центре щита с внешней стороны укреплена лампа 10, а с внутренней— вставка 6 для снижения турбулентности потока внутри залавливающего устройства, Нижние кромки щита 5 расположены ниже входного отверстия направляющей с образованием канала, 2 э.п.ф-лы, 3 ил.

1641240

30

Изобретение относится к промышленному рыболовству и касается залавливающего устройства рыбонасоса для лова рыбы на свет.

Цель изобретения — повышение эффективности лова рыбы, скапливающейся под залавливающим устройством.

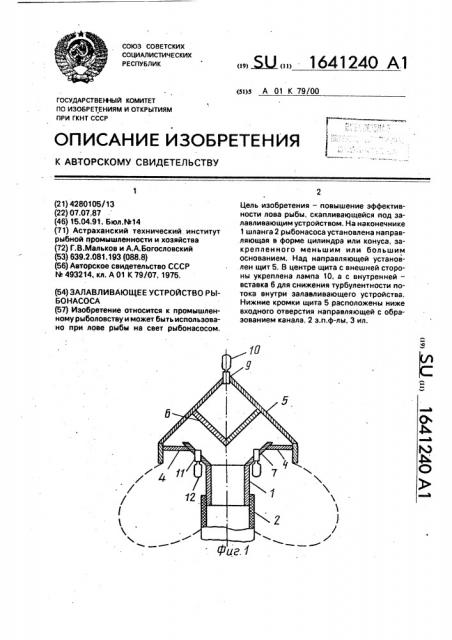

На фиг,1 изображено залавливающее устройство рыбонасоса с направляющей в виде конуса, закрепленного меньшим основанием; на фиг.2 и 3 — вхемы крепления направляющих в форме цилиндра и конуса, закрепленного большим основанием.

Устройство включает наконечник 1, присоединенный к шлангу 2 рыбонэсоса. На наконечнике 1 закреплены направляющая, которая представляет собой патрубок 3, имеющий форму цилиндра, а над ней посредством планок укреплена насадка 4 с образованием кольцевой зоны всасывания между направляющей 3 и насадкой 4, Посяедняя выполнена в виде щита 5, нижние кромки которого расположены ниже входного отверстия патрубка 3 с образованием канала между внутренней поверхностью нижней части щита 5 и верхней частью внешней поверхности патрубка 3, На внутренней поверхности щита 5 установлена вставка 6 для снижения турбулентности потока внутри эалавливающего устройства. Верхняя часть щита 5 имеет форму конуса, а нижняя — цилиндра.

Направляющая может также быть выполнена в виде конического раструба 7 с углом конусности 45О, закрепленного на наконечнике 1 меньшим основанием, или в аиде конуса О, закрепленного на наконечнике 1 большим основанием.

Устройство содержит электрифицированные средства привлечения рыбы. 8 центре конической части щита 5 выполнено отверстие, в котором установлена втулка 9, в которой закреплена лампа 10 колбой вверх. Мощность ее 1,0 кВт. Во втулках 11, закрепленных в отверстиях раструба 7, установлены лампы 12 колбами вниз, Их мощность составляет 0,25 — 0,5 к Вт, Электрические кабели (не показаны) от ламп 10 и

12 выходят наружу через щель между щитом

5,и раструбом 7.

Устройство работает следующим образом.

При облаве рыб, находящихся в толще воды, залавливающее устройство помещают на верхний горизонт лова. Включают рыбонэсос, создающий кольцевую зону всасывания.

Включают лампы 10 и 12. Светом от ламп рыба привлекается к залавливающему устройству и, попадая в зону всасывэния, залавливается. По мере уменьшения поступления рыбы в зону всэсывания производят ступенчатый спуск залавливающего устройства с шагом 2,5 — 5 м до достижения нижнего горизонта лова, выдерживая залавливающее устройство на промежуточных горизонтах лова для концентрации и залавливания рыбы.

При облове рыбы, находящейся у дна, залавливающее устройство располагают на расстоянии 1 — 1,5 м от дна, включают лампы

10 и 12 и производят лов рыбы, привлекаемой светом от ламп, Предлагаемое устройство позволяет повысить эффективность лова путем улучшения улавливания рыбы, скапливающейся, под залааливающим устройством или находящейся у дна водоема, Формула изобретения

1. Залэвливающее устройство рыбонасоса, содержащее наконечник, направляющую и насадку, соосно укрепленную над направляющей с образованием между ними кольцевой зоны всасывания, электрифицированные средства для привлечения рыбы, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности лова рыбы, скапливающейся под эалавливающим устройством, насадка выполнена в виде щита, его нижние кромки расположены ниже входного отверстйя направляющей с образованием канала между внутренней поверхностью нижней части щита и верхней, частью внешней поверхности направляющей, а средства привлечения представляют собой лампы.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что на внутренней поверхности щита установлена вставка для снижения турбулентности потока внутри залавливающего устройства.

3. Устройство по п.1, о т л и ч à ю щ е ес я тем, что направляющая имеет кониче"кую или цилиндрическую форму.
