Реферат



Изобретение относится к медицинской технике и предназначено для определения переходного сопротивления электродкожа. Устройство позволяет повысить точность измерений путем шунтирования потенциометрических электродов 3 резистором 5. Генератор 1 синусоидального тока вырабатывает стабильный ток, подводимый к биообъекту чеИзобретение относится к медицинской технике и предназначено для определения переходного сопротивления электрод - кожа при исследовании электрических свойств как биологических объектов, так и электродов средств измерения медицинского назначения. Целью изобретения является повышение точности измерения переходного сопротивления электрод - кожа путем шунтирования потенциометрических электродов. На чертеже изображена структурная схема устройства для определения переходного сопротивления электрод - кожа. Устройство содержит генератор 1 синусоидального тока, два токовых электрода 2, два потенциометрических электрода 3, дифрез токовые электроды 2. В первом такте работы устройства ключ 6 разомкнут и напряжение на выходе дифференциального усилителя 4 пропорционально величине сопротивления RO биообъекта между потенциометрическими электродами 3, которое запоминается и регистрируется в блоке 8 регистрации и обработки информации по сигналу , поступающему с блока 7 управления в конце первого такта. Во втором такте параллельно входам усилителя 4 с помощью ключа 6 подключается шунтирующий резистор 5, в результате чего напряжение на выходе усилителя изменяется, а в блоке 8 запоминается эквивалентное сопротивление RO . Величина переходного сопротивления Rn между электродами вычисляется в блоке 8 согласно выражению Rn Ro (RurRo )-Rui R o /2R 0 . где RUJ - сопротивление резистора 5. 1 ил. ференциальный усилитель 4, резистор 5, ключ 6, блок 7 управления и блок 8 регистрации и обработки информации. Устройство работает следующим образом . Вырабатываемый генератором 1 синусоидальный ток протекает через токовые электроды 2 по биологическому объекту, создавая на участке между потенциометрическими электродами 3 напряжение, пропорциональное величине сопротивления биообъекта между потенциометрическими электродами, которое через усилитель 4 поступает на вход блока 8 регистрации и обработки информации. Пусть - действующее значение тока, протекающего через биообъект (I const), о. Јь ГО V W

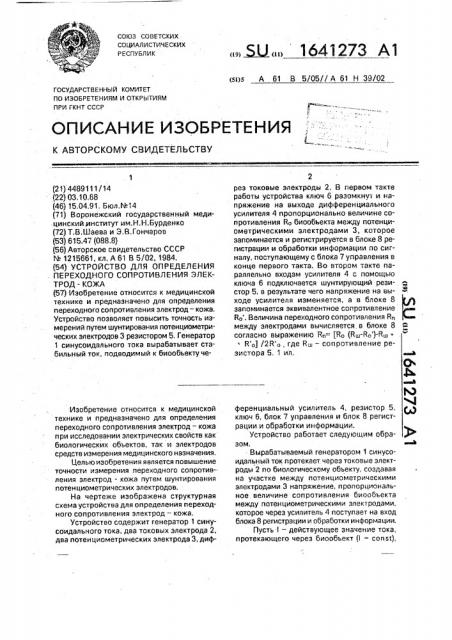

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4489111/14 (22) 03.10,88 (46) 15,04.91, БюлМ14 (71) Воронежский государственный меди.цинскийинститут им.Н.Н.Бурденко (72) Т.В.Шаева и Э.B,Ãoí÷àðîs (53) 615.47 (088.8) (56).Авторское свидетельство СССР

N 1215661, кл. А 61 В 5/02, 1984. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ . ПЕРЕХОДНОГО СОПРОТИВЛЕНИЯ ЭЛЕКТРОД - КОЖА (57) Изобретение относится к медицинской технике и предназначено для определения переходного сопротивления электрод — кожа.

Устройство позволяет повысить точность измерений путем шунтирования потенциометрических электродов 3 резистором 5, Генератор

1 синусоидального тока вырабатывает стабильный ток, подводимый к биообъекту чеИзобретение относится к медицинской технике и предназначено для определения переходного сопротивления электрод — кожа при исследовании электрических свойств как биологических объектов, так и электродов средств измерения медицинского назначения, Целью изобретения является повышение точности измерения переходного сопротивления электрод - кожа путем шунтирования потенциометрических электродов.

На чертеже изображена структурная схема устройства для определения переходного сопротивления электрод — кожа.

Устройство содержит генератор 1 синусоидального тока, два токовых электрода 2, два потенциометрических электрода 3, диф Ы 1641273 А1 (st)s А 61 В 5/05// А 61 Н 39/02

2 рез токовые электроды 2. В первом такте работы устройства ключ 6 разомкнут и напряжение на выходе дифференциального усилителя 4 пропорционально величине сопротивления Ro биообъекта между потенциометрическими электродами 3, которое запоминается и регистрируется s блоке 8 регистрации и обработки информации по сигналу, поступающему с блока 7 управления в конце первого такта. Во втором такте параллельно входам усилителя 4 с помощью ключа 6 подключается шунтирующий резистор 5, в результате чего напряжение на вы- ®. ходе усилителя изменяется, а в блоке 8 запоминается эквивалентное сопротивление

Йбу . ВЕЛИЧИНа ПЕрЕХОдНОГО СОПрОтИВЛЕНИя Rn между электродами вычисляется в блоке 8 Я

cot.JtacHo aepaxewe Rn= (Ro (Вш Ro)-ВшR,} /2R, где R> — сопротивление резистора 5. 1 ил. юаааай

Ю

4 ференциальный усилитель 4, резистор 5, б 1 ключ 6, блок 7 управления и блок 8 регистрации и обработки информации.

Устроистао работает следующим образом. ааВ

Вырабатываемый генератором 1 синусоидальный ток протекает через токовые электроды 2 по биологическому объекту, создавая на участке между потенциометрическими электродами 3 напряжение, пропорциональное величине сопротивления биообъекта между потенциометрическими электродами, которое через усилитель 4 поступает на вход блока 8 регистрации и обработки информации.

Пусть! — действующее значение тока, протекающего через биообъект (I = const), 1641273 где R o

Составитель А.Фальцман

Техред 3.Цаплюк Корректор M.Êîáûëÿícêàÿ

Редактор И,Горная

Заказ 109S Тираж 463 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Й вЂ” переходное сопротивление электрод— кожа; Ro — сопротивление участка биообьекта между потенциометрическими электродами, K коэффициент усиления усилителя 4, Rttt — сопротивление шунтирующего резистора 5.

- Устройство работает в два такта. В первом такте на вход управления ключа 6 с первого входа блока 7 управления поступает уровень логического нуля, ключ 6 разомкнут, и на входы усилителя 4 через переходные сопротивления Ял и потенциометрические электроды 3 поступает падение напряжения на сопротивлении R биообъекта, Если считать входное сопротивление дифференциального усилителя 4 много большим сопротивления Ro, то напряжение U t на выходе усилителя 4 в первом цикле определяется выражением U., К . I Ro, т.е. величина напряжения на выходе усилителя

4 в первом цикле пропорциональна сопротивлению Ro биообъекта между потенциометрическими электродами, В конце первого цикла с второго выхода блока 7 управления на вход управления блока 8 регистрации и обработки информации поступает импульс, по приходу которого запоминается и регистрируется величина напряжения U>, Во втором такте работы устройства на вход управления кгпоча 6 поступает уровень логическсй единицы, ключ замыкается и подключает параллельно электродам 3 шунтирующий резистор 5. При этом напряжение Uz на выходе усилителя 4 становится равным величине

ВоВш

Ц2 К R +2Я +В К В О

Бойщ

В конце второго такта по сигналу с блока 7 управления происходит запоминание величины Uz, после чего вычисляются величины. сопротивлений Ro и R o по известным

5 значениям 01, Uz, К и I. Затем вычисляется искомая величина Rtt переходного сопротивления электрод — кожа согласно выражению

10 йо< — R о — йш R о

2R о

Таким образом, устройство наряду с определением сопротивления Ro биообьекта между потенциометрическими контактами

3 позволяет определять сопротивление Rtt перехода электрод — кожа. Относительная погрешность определения переходного сопрстивления в диапазоне сопротивлений

10-.300 Ом не превышает 5,4.

Формула изобретения

Устройство для определения переходного сопротивления электрод — кожа; содержащее генератор синусоидальнаго тока, выходы которого подключены к двум токовым электродам, два потенциометрических электрода и блок регистрации и обработки информации, о т л и ч а ю щ е е.с я тем, что, с целью повышенйя точности измерения переходного сопротивления электрод — кожа путем шунтирования потенциометрических электродов, в него введены дифференциальный усилитель, входы которого соединеHbt с потенциометрическими электродами, а выход подключен к входу блока регистрации и обработки информации, вход управления которого соединен с вторым выходом блока управления, первый выход которого подключен к входу управления ключа, и резистор, подключенный параллельно входам

40 дифференциального усилителя через ключ.
