Аппарат для эквинусных стоп

Аппарат для эквинусных стоп

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине. Цель изобретения -устранение провисания стоп. Аппарат для зквинусных стоп содержит пластины, шарниры, опоры для стоп, поворачивающиеся на оси, фиксированные возвращающимися пружинами, что позволяет осуществлять движения сгибания - разгибания в голеностопных суставах в положении лежа, укреплять мышечно-связочный аппарат стоп, голеностопных суставов и мышц голени. 4 ил.

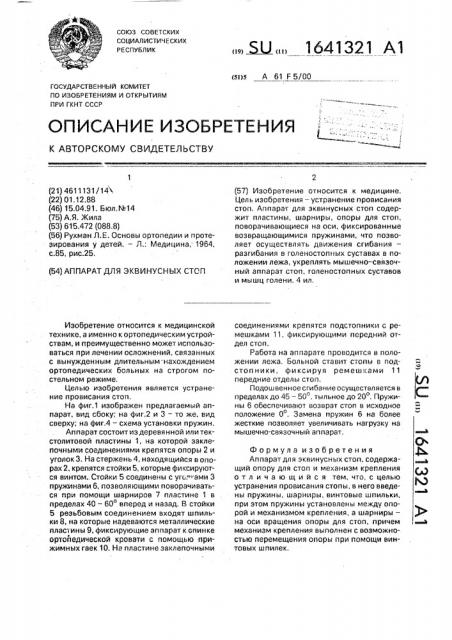

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 F 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4611131/14 (22) 01.12.88 (46) 15,04.91. Бюл.%14 (75) А.Я. Жила (53) 615.472 (088,8) (56) Рухман Л.Е. Основы ортопедии и протезирования у детей. — Л.: Медицина, 1964, с.85, рис.25, (54) АППАРАТ ДЛЯ ЭКВИНУСНЫХ СТОП

Изобретение относится к медицинской технике, а именно к ортопедическим устройствам, и преимущественно может использоваться при лечении осложнений, связанных с вынужденным длительным нахождением ортопедических больных на строгом постельном режиме.

Целью изобретения является устранение провисания стоп.

На фиг,l изображен предлагаемый аппарат, вид сбоку; на фиг.2 и 3 — то же, вид сверху; на фиг.4 — схема установки пружин.

Аппарат состоит из деревянной или текстолитовой пластины 1, на которой заклепочными соединениями крепятся опоры 2 и уголок 3. На стержень 4, находящийся в опорах 2, крепятся стойки 5, которые фиксируются винтом..Стойки 5 соединены с уго." ами 3 пружинами 6, позволяющими поворачиваться при помощи шарниров 7 пластине 1 в пределах 40 — 60 вперед и назад, В стойки

5 резьбовым соединением входят шпильки 8, на которые надеваются металлические пластины 9, фиксирующие аппарат к спинке ортойедической кровати с помощью прижимных гаек 10, Ка пластине заклепочными.,. Ж 1641321 А1 (57) Изобретение относится к медицине.

Цель изобретения — устранение провисания стоп. Аппарат для эквинусных стоп содержит пластины, шарниры, опоры для стоп, поворачивающиеся на оси, фиксированные возвращающимися пружинами, что позволяет осуществлять движения сгибания— разгибания в голеностопных суставах в положении лежа, укреплять мышечно — связочный аппарат стоп, голеностопных суставов и мышц голени. 4 ил, соединениями крепятся подстопники с ремешками 11, фиксирующими передний отдел стоп.

Работа на аппарате проводится в положении лежа, Больной ставит стопы в подстопники, фиксируя ремеш„11 передние отделы стоп, Подош венное сгибание осуществляется в пределах до 45 — 50, тыльное до 20 . Пружины б обеспечивают возврат стоп в исходное положение 0 . Замена пружин б на более жесткие позволяет увеличивать нагрузку на мышечно-связочный аппарат.

Формула изобретения

Аппарат для эквинусных стоп, содержащий опору для стоп и механизм крепления отличающийся тем, что, с целью устранения провисания стопы, в него введены пружины, шарниры, винтовые шпильки, при этом пружины установлены между опорой и механизмом крепления, а шарниры— на оси вращения опоры для стоп, причем механизм крепления выполнен с возможность а перемещения опоры при помощи винтовых шпилек.

1641321

Составитель В.Баганов

Техред 3.Цаплюк Корректор M,Êîáûëÿíñêàÿ

Редактор И.Горная

Заказ 1099/91 Тираж 374 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.,415

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
