Реферат



Изобретение относится к ветеринарной и медицинской технике, а именно к рефлексотерапии . Цель изобретения - обеспечение возможности определения точек акупунктуры, трансформированных в зону, и повышение точности их локализации. Для этого устройство содержит неподвижный 1 и подвижный 2 электроды, нажимную двухштоковую педаль 3 перемещения электрода 2, шкалу 4, фиксатор 5, светодиоды 6, щуп 7, многожильный провод 8 к электродам 1 и 2, провод 9, соединяющий пассивный электрод-зажим 10, кнопку 11 включения, ручку 12 установки О, гнездо 13 разьема, ручку 14 регулирования чувствительности потенциометра , корпус 15 электронного блока, миллиамперметр 16, провода, которые обеспечивают питание электродов I, 2 и светодиодов 6. 8 капсулы помещены электроды 1 , 2 и пружины. Двухштоковая педаль 3 снабжена пружиной и обеспечивает движение электрода 2 в центрующем пазу, его отклонение фиксируется стрелкой. Углубление обеспечивает передвижение капсулы , 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 Н 39/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4603093/14 (22) 09,11.88 (46) 15.04.91. Бал ЛФ14 (71) Всесоюзный сельскохозяйственный институт заочного образования (72) Е.В.Варламов, Г.B.Kàçååâ, Б.В.Медведев и А.B.Старченкова (53) 615.475 (088.8) (56) Авторское свидетельство СССР

1Ф 198503, кл. А 61 B 5/05, 1966. (54) УСТРОЙСТВО Для ПОИСКА ТОЧЕК

АКУПУН КТУРЫ (57) Изобретение относится к ветеринарной и медицинской технике. а именно к рефлексотерапии. Цель изобретения — обеспечение возможности определения точек акупунктуры, трансформированных в зону, и повышение точности их локализации. Для. Ы» 1641345 А1 этого устройство содержит неподвижный 1 и подвижный 2 электроды, нажимную двухштоковую педаль 3 перемещения электрода

2, шкалу 4, фиксатор 5, светодиоды 6, щуп 7, многожильный провод 8 к электродам I и 2, провод 9, соединяющий пассивный электрод-зажим 10, кнопку 11 включения, ручку

12 установки "0", гнездо 13 разьема, ручку

14 регулирования чувствительности потенциометра, корпус 15 электронного блока, миллиамперметр 16, провода, которые обеспечивают питание электродов 1, 2 и светодиодов 6. 8 капсулы помещены электроды 1, 2 и пружины. Двухштоковая педаль

3 снабжена пружиной и обеспечивает дви- З жение электрода 2 в центрующем пазу, его отклонение фиксируется стрелкой. Углубленив обеспечивает передвижение капсулы, Бил.

1641345

Изобретение относится к ветеринарной и медицинской технике, а именно к рефлексотерапии, Цель изобретения — обеспечение возможности определения точек акупунктуры, трансформированных в зону, и повышение точности их локализации.

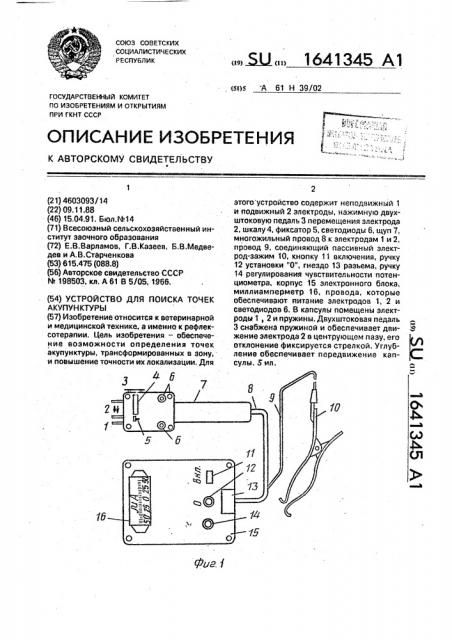

На фиг,1 представлена схема предлагаемого устройства, общий вид; на фиг.2— электрическая схема электронного блока и щупа устройства; на фиг.3 — схема расположения активных электродов в корпусе устройства; на фиг.4 и 5 — рабочие варианты смещения активных злектродар одного относительно другого, Устройство содержит неподвижный 1 и подвижный 2 электроды, нажимную двухштоковую педаль 3 перемещения электрода

2, шкалу 4 показаний величины перемещений электрода 2, фиксатор 5 электрода 2, светодиоды 6 для визуального контроля места нахождения электродов 1 и 2, щуп 7, многожильньил 8 провод к электродам 1 и 2, провод

9, соединяющий пассивный электрод-зажим

10 с многа>кильным проводом 8, кнопки 11 включения щупа 7, ручку 12 установки "Г, гнездо 13 разъема, ручку 14 регулировки чувствительности потенциометра Р4, помещенного в корпусе 15 электронного блока, миллиамперметр 16, показывающий разность потенциалов в акупунктурной точке, г|ровода 17, подводящие питание к светодиодам 6, провод 18 подводит питание к неподвижному 1 и провод 19 к подвижному 2 электродам, неподвижную 20 и подвижную

21 капсулы, в которые помещаются активные электроды 1 и 2, подпружиненные пружинами 22, и пружины 23 нажимной двухштакавай педали 3, обеспечивающие движение подвижного электрода 2 в центрующем пазу 24, ere отклонение фиксируется стрелкой 25 на шкале 4 и направляющие углубления 26 обеспечивают перемещение подвижной капсулы

21. Питание прибора осуществляется от двух батарей типа "Крона * (9 В).

Устройства работает следующим образом.

Щуп 7 соединяют многожильным проводом 8 с гнездом 13 разъема корпуса 15 электронного блока, Пассивный электродзажим 10 закрепляется на хвосте или ином безшерстном участке кожи. Питание прибора осуществляется при включении кнопки

11, в результате чего электрический ток подается через провода 18 и 19 к неподвижному 1 и подвижному 2 электродам, На предварительна выстриженном участке кожи s ориентировочной зоне точки юйупунктуры устанавливаются два активных

Электрода 1 и 2. При этом равномерность

50 давления на кожу активными электродами 1 и 2, размещенными в капсулах 20 и 21, осуществляется за счет наличия пружин 22, обеспечивающих их движение вдоль своей оси. Затем производится регулировка чувствительности прибора, осуществление которой происходит за счет введенного в электронную схему потенциометра Р4 и ручкой 14 чувствительности, которая устанавливает степень электропровадимасти кожи в точке акупунктуры в зависимости от вида животного. Их наличие позволяет достигнуть повышения порога чувствительности.

Затем устанавливают подвижный электрод

2 на максимальное расстояние от электрода

1, для этого закрепляют капсулу 21 фиксатором 5 и медленно водят электродами 1 и 2 па исследуемому участку кожи до попадания одного из них в точку акупунктуры. При этом загорается один из светодиодов 6, а стрелка миллиамперметра 16 отклоняется в ту или иную сторону от "0". Таким образом определяется место расположения точки акупунктуры.

Освобождая фиксатор 5 (тем самым выводя из закрепления капсулу 21), нажимают и отпускают нажимную двухштокавую педаль 3, меняя расстояние между электродами 1 и 2, сообщают подвижному электроду

2 за счет наличия центрирующего паза 24 и направляющих углублений 26 возвратнопоступательное движение,-тем самым создают возможность определения точки акупунктуры, трансформируемой в зону, следя за показаниями миллиамперметра 16 и сигнализацией, поступающей от светодиодов 6, определяют границы искомой зоны па шкале 4, Чем меньше расстояние между активными электродами 1 и 2, фиксирующими зону трансформируемой точки акупунктуры, тем меньше разность потенциалов, тем меньше отклонение стрелки миллиамперметра 16 и интенсивность сигнализации светодиодов 6, В зависимости от размера зоны точки акупунктуры определяется характер физиологических или патологических процессов в исследуемом органе животного, После завершения работы прибор кнопкой 11 выключается, щуп 7 разъединяется с электронным блоком 15, пассивный электрод-зажим 10 снимается с животного.

Формула изобретения

Устройство для поиска точек акупунктуры, содержащее электроды с пружинной регулировкой давления, пассивный электрод, корпус-держатель электродов, измерительный блок и индикаторные лампочки, о т л ич а ю щ е е с я тем, чг :, с целью обеспечения возможности определения точек акупунктуры, 1641345

Заксен

Pua Z

79 78 7

Фиг. 3

Составитель А.Рыжих

Техред 3.Цаплюк

Редактор И.Горная

Корректор M.Koáûëÿíñêàÿ

Заказ 1100 Тираж 424 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 трансформированных в зону, и повышения точности их локализации, установлен с возможностью перемещения по оси, параллельной рабочей плоскости корпуса-держателя, один из активных электродов и соединен с подпружиненной двухштоковой педалью с фиксатором и шкалой, причем каждый активный электрод подпружинен.
