Изобретение относится к устройствам для создания световых эффектов и позволяет повысить зрелищность. Для этого отражающая поверхность 2 выполнена в виде расположенных с зазором по периметру один относительного другого плоских прямоугольных элементов 3 При этом ширина каждого элемента 3 составляет (1/6-1 /4)d, где d - внутренний диаметр цилиндрического элемента 1, длина равна длине цилиндрического элемента 1, а зазор между ними 1/6d. 3 ил.

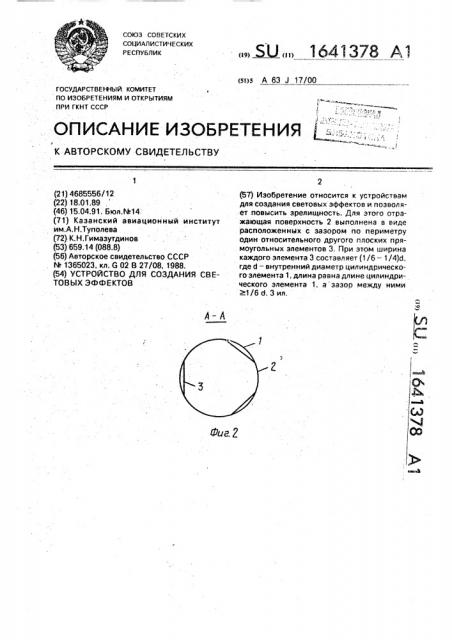

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я ю А 63 J 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4685556/12 (22) 18.01,89 (46) 15.04.91. Бюл. М14 (71) Казанский авиационный институт им.А, Н.Туполева (72) К.Н. Гимазутдинов (53} 659.14 (088.8) (56) Авторское свидетельство СССР

М 1365023, кл. 6 02 В 27/08, 1988. (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ СВЕТОВЫХ ЭФФЕКТОВ

„„5U„„1641378 А1 (57) Изобретение относится к устройствам для создания световых эффектов и позволяет повысить зрелищность. Для этого отражающая поверхность 2 выполнена в виде расположенных с зазором по периметру один относительного другого плоских прямоугольных элементов 3. При этом ширина каждого элемента 3 составляет (1/6 — 1/4)d, где d — внутренний диаметр цилиндрического элемента 1, длина равна длине цилиндрического элемента 1. а зазор между ними 1/6 d. 3 ил, 1641378

30

55

Изобретение относится к устройствам для создания световых эффектов.

Целью изобретения является повышение зрелищности.

На фиг,1 изображено устройство для создания световых эффектов; на фиг.2 — сечение А — А на фиг.1; на фиг.З вЂ” развертка цилиндрического элемента с отражающей поверхностью.

Устройство для создания световых эффектов содержит цилиндрический элемент

1 с внутренней отражающей поверхностью

2, выполненной в виде расположенных с зазором по периметру один относительно другого плоских прямоуголыных элементов

3, при этом ширина выходов элемента 3 составляет (1/6 - 1/4)d, где d — внутренний диаметр цилиндрического элемента 1, длина равна длине цилиндрического элемента

1, а зазор между ними =. 1/6с1.

Устройство содержит расположенные на одной оптической оси источник 4 света с отражателем 5, конденсатор 6, формообразующие трафареты 7, светофильтр 8, кинематическую систему 9 для приведения формообразующих трафаретов 7 и светофильтров 8 в движение, цилиндрический элемент 1 с внутренней отражающей случайно структурированной поверхностью 2 и размещенными по периферии объема плоскими прямоугольными элементами 3, кинематическу1о систему 10, приводящую в движение цилиндрический элемент 1, объектив 11 и экран 12.

Устройство функционирует следующим образом.

При проецировании светового потока от источника 4 света, сфокусированного отражателем 5 и конденсором 6 через формообразующие трафареты 7 и светофильтры 8, формируются световые образы, которые поступают в устройство для создания световых эффектов, а именно в цилиндрический элемент 1, затем через объектив 11 на экран

12, При наличии в цилиндрическом элементе

1, например, одного плоского прямоугольного элемента 3 на экране 12 наблюдается следующее изображение. В центр экрана

12 проецируется без каких-либо изменений изображение, сформированное формообразующими трафаретами 7 и светофильтрами 8, Вокруг этого изображения располагается яркий, красочный, светящийся ореол с нечетко выраженной фактурой и структурой (т,е., элементы центрального изображения в нем не просматриваются). А в одном месте этого ореола соответственно расположению в цилиндрическом элементе 1 плоского прямоугольного элемента 3 формируется, касаясь своей периферией его периферии, то же изображение, что и в центре, только значительно меньше (размер пропорционален ширине плоского прямоугольного элемента 3), При вращении только формообразующих трафаретов 7 центральное иэображение вращается вокруг своего центра в ту же сторону, а боковое изображение — встречно ему. При вращении только цилиндрического элемента

1 центральное изображение стоит неподвижно, а боковое иэображение катится (как колесо) по его боковой поверхности в сторону вращения цилиндрического элемента 1.

При совместном одностороннем вращении цилиндрического элемента 1 и формообразующих трафаретов 7 боковое изображение не только катится по боковой поверхности центрального (которое вращается), но и вращается вокруг своей оси— что наиболее зрелищно при большой разнице в угловых скоростях вращения цилиндрического элемента 1 и формообразующих трафаретов 7 (подбирается экспериментально).

При встречном вращении цилиндрического элемента 1 и формообразующих трафаретов 7 создаваемые световые эффекты наиболее зрелищны — боковое изображение катится встречно вращению центрального изобра>кения, одновременно вращаясь в ту >ке сторону, что и центральное изображение. При наличии двух и более боковых изображений (при двух и более плоских элементах 3) они ведут себя так же, как и оп и сан ное одно боковое изображение.

Плоские прямоугольные элементы 3 могут располагаться в цилиндрическом элементе 1 как симметрично — боковые иэображения при этом располагаются вокруг центрального также симметрично, так и несимметрично (асимметрично) — боковые изображения располагаются вокруг центрального также асимметрично, что дает свой зрелищный эффект—

"разбивается" однообразие (монотония) симметрии. При этом необходимо выдерживать ширину плоских элементов 3 в пределах(1/6—

1/4) внутреннего диаметра б цилиндрического элемента 1. По ширине < 1/4d боковое изображение не проецирует центральное изображение целиком, а лишь отдельными участками (фрагментами). При каком-либо абстрактном изображении в центре фрагментальное проецирование на зрелищность

1641378

Формула изобретения

Е 7 8 1

11 3Я

Составитель Ю.Зезера

Техред Э.Цаплюк Корректор M.Êîáûëÿíñêàÿ

Редактор И.Горная

Заказ 1101/91 Тираж 255 Подписное

ВНИИПИ Государственного комитета по изобретениям. и открытиям при ГКНТ СССР

113935, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101 отрицательно не влияет, но при реальном изображении зрелищность снижается. Увеличение ширины плоского элемента 3 свыше 1/6 d при наличии одного — двух плоских элементов 3 также ничего не меняет в проецируемом изображенйи, а уже при трех плоских элементах 3 при увеличении их ширины

> 1/6 б происходит соответственно умень шение расстояния между ними < 1/6 d, что дает уже калейдоскопический узор, который при расстоянии, близком к 1/6 d, нечет° ко выражен, но просматривается, и четко проявляется при уменьшении расстояния.

Калейдоскопический эффект проявляется и при наличии двух плоских элементов 3 любой ширины с расстоянием между ними< 1/6 d.

Устройство для создания световых эффектов, содержащее цилиндрический

5 элемент с внутренней отражающей поверхностью, о т л и ч а ю щ е е с я тем, что, с целью повышения зрелищности, отражающая поверхность выполнена в виде рас I положенных с зазором по периметруодин

"О относительно другого плоских прямоугольных элементов, при этом ширина каждого элемента составляет (1/6 — 1/4) d, где d— внутренний диаметр цилиндрического элемента, длина равна длине цилиндрического элемента, а зазор между ними >1/6 d.
