Реферат



Изобретение относится к устройствам для разделения жидких сред, а также вязких и твердых веществ в растворах, может быть использовано при изучении состава нефти, полимеров и других биопрепаратов в химической и нефтехимической промышленности и позволяет сократить время разделения сред и повысить эффективность путем сохранения равномерности ширины зазора. Термодиффузионный аппарат содержит пакет пластин 1 и 2 с зазорами 3 между ними и поперечными каналами 4 и 5, соединяющими зазоры. В зазорах установлены перегородки с поперечным размером, равным величине зазора. В пластине 2 выполнены дополнительные каналы 7 для прокачки теплоносителя . Каналы в каждом предыдущем зазоре соединены с каналами в каждом последующем зазоре посредством трубопроводов 8 с запорными устройствами. 1 з.п,ф-лы, бил. ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕспублик (l9) (l 1) <ы)5 В 01 D 17/ОО

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

»»

»

»»

ЪФ (2 1) 4439707 26

: (22) 10,06.88 (46).15.04.91. 6юл. ЬИ4 (71)Институт тепло- и массообмена им, А.ВЛыкова (72) А,В.Суворов и В.П,Ивахник (53) 66.066.6 (088.8) (56)Патент США th 28271 72, кл. 210 — 72, 1954, Патент США М 2834467, кл, 210-176, 1954. (54) ТЕРМОДИФФУЗИОННЫИ АППАРАТ . (57) Изобретение относится к устройствам для разделения жидких сред, а также вязких и твердых веществ в растворах, может быть исйольэовано при.изучении состава нефти; полимеров и других биопрепаратов в химической и нефтехимической промышленности и позволяет сократить время разделения сред и повысить эффективность путем сохранения равномерности ширины зазора.

Термодиффузионный аппарат содержит пакет пластин 1 и 2 с зазорами 3 между ними и поперечными каналами 4 и 5, соединяющими зазоры. В зазорах установлены перегородки. с поперечным. размером, равным величине зазора. В пластине 2 выполнены дополнительные каналы 7для прокачки теплоносителя, Каналы в каждом предыдущем зазоре соединены.с каналами в каждом последующем зазоре .посредством трубопроводов 8 с запорными устройствами. 1 з,п,ф-лы, б ил.

1641383

Изобретение относится к устройствам для разделения жидких сред, а также вязких и твердых веществ в растворах, а именно к термодиффузионным аппаратам, и может быть использовано при изучении состава нефти, полимеров и других биопрепаратов в нефтехимической, химической промышленности, Цель изобретения — сокращение времени процесса разделения сред и повышение эффективности путем сохранения равномерности ширины зазора.

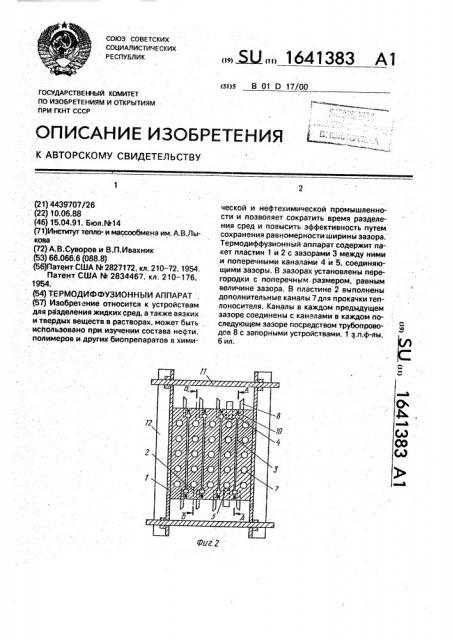

На фиг.1 схематично приведен термодиффузионный аппарат, общий вид; на фиг.2 — тоже, продольный разрез; на фиг.3разрез А — А на фиг.2; на фиг.4 — разрез Б—

Б на фиг.2; на фиг.5 — пластина с электрическими нагревателями; на фиг.6 — пакет пластин с последовательным соединением зарядов.

Термодиффуэионный. аппарат содержит пакет пластин 1 и 2 с зазорами 3 между ними и поперечными каналами 4 и 5 по верхнему и нижнему торцам зазоров 3. В зазорах установлены перегородки 6 с поперечным размером, равным величине зазора, В средней части пластины на боковой поверхности выполнены дополнительные каналы 7 для прокачки теплоносителя. Каналы в каждом предыдущем зазоре соединены с каналами в каждом последующим зазоре посредством трубопроводов 8 с запорными . устройствами 9. Между пластинами 1 и 2 установлены прокладки 10. Пакет пластин стягивают посредством шпилек 11 и швеллера 12. В дополнительных каналах могут быть размещены электрические нагреватели 13 (фиг,5), Пластины 1 и 2 в пакете размещены с чередованием охлажденных и нагреваемых и рабочий термодиффузионный зазор 3 заполняют разделяемой смесью.

Термодиффузионный аппарат работает следующим образом.

Рабочие термодиффузионные зазоры 3 через трубопроводы 8 и каналы 4 и 5 заполняют разделяемой смесью, Через дополнительные каналы 7 прокачивают теплоноситель и соответственно на пластинах 2 обеспечивается заданная температура или температура поддерживается электрическими нагревателями 13. Смесь из соседних зазоров посредством трубопроводов 8 отводится.

Обогащение происходит в результате того, что часть смеси, двигающейся по каналу 4, непрерывно отводится вниз вдоль холодной стенки пластины 1, а взамен поступает конвективный поток, поднимающийся вдоль горячей стенки пластины 2, с повышенным содержанием компонентов, поступающих в эту область под действием температурного градиента, Аналогичным образом осуществ.ляется прокачка, разделение и обогащение смеси, двигающейся по каналу 5.

Обогащенная смесь может подаваться в соответствующий канал соседнего зазора или отводиться из аппарата.

Таким образом. предлагаемое выполнение термодиффузионного аппарата позволяет эффек ивно проводить процесс разделения смеси а отдельном термодиффузионном зазоре присохранении равномерности ширины зазора, при минимальном обьеме соединительных трубопроводов, Формула изобретения

30 1. Термодиффузионный аппарат, содержащий вертикально установленный пакет пластин с зазорами между ними и попереч ными каналами в пластинах, соединяющими зазоры. отличающийся тем. что, с

35 целью сокращения времени процесса разделения сред и повышения эффективности путем сохранения равномерной ширины зазора, аппарат снабжен перегородками, установленными в зазорах и выполненными с поперечным размером, равным величине зазора, при этом в средней части пластины

go высоте на боковой поверхности выполнены дополнительные каналы для прокачки теплоносителя.

2. Аппарат по п,1, отличающийся тем, что каналы в каждом предыдущем зазоре соединены с каналами в каждом последующем зазоре посредством трубопроводов с запорными устройствами.
