Устройство для фильтрования микроорганизмов

Устройство для фильтрования микроорганизмов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для фильтрования микроорганизмов и является усовершенствованием авт.св. № 1074566. Цель изобретения - расширение функциональных возможностей за счет обеспечения дозированного вывода фильтрата. После стерилизации устройства на патрубок 11 надевают колпачек 12, цилиндрическую камеру 1 наполняют фильтруемой смесью и закрывают крышкой 14 При вращении колпачка 15 цилиндрическая камера 1 по резьбе поднимается , в приемнике 9 создается вакуум и в него начинает поступать фильтрат, обьем которого определяется по шкале ленты 18, относительно которой вращается колпачок с прорезью последней. После вывода из цилиндрической камеры 1 заданного объема фильтрата устройство переворачивают дном 10 вверх, с патрубка снимают колпачок 12 и надевают медицинскую иглу. Колпачок 15 вращают в противоположном направлении. Затем, нажимая на крышку 14, выдавливают из приемника 9 находящийся в нем фильтрат . 3 ил.

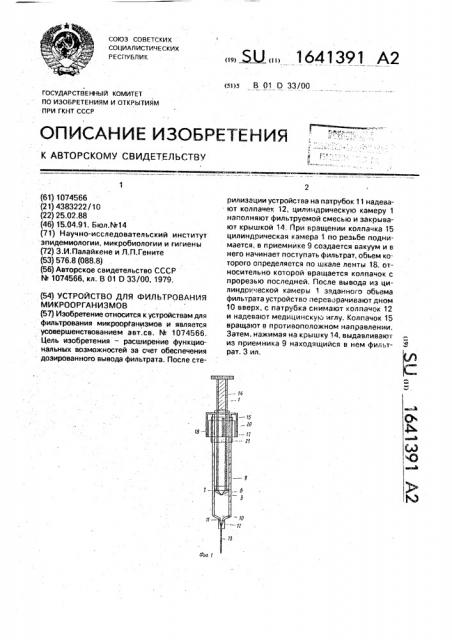

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (53)5 В 01 0 33/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о фь (д

О юг

1 (61) 1074566 (21) 4383222/10 (22) 25.02.88 (46) 15,04.91. Бюл.йз14 (71) Научно-исследовательский институт эпидемиологии, микробиологии и гигиены (72) З.И.Палайкене и Л.П.Гените (53) 576.8 (088.8) (56) Авторское свидетельство СССР

hL 1074566, кл, В 01 О ЗЗ/00, 1979, (54) УСТРОЙСТВО ДЛЯ ФИЛЬТРОВАНИЯ

МИКРООРГАНИЗМОВ (57) Изобретение относится к устройствам для фильтрования микроорганизмов и является усовершенствованием авт.св, М 1074566.

Цель изобретения — расширение функциональных возможностей за счет обеспечения доэированного вывода фильтрата, После сте,.,!Ж,, 1641391 А2 рилизации устройства на патрубок 11 надева: ют колпачек 12, цилиндрическую камеру 1 наполняют фильтруемой смесью и закоывают крышкой 14. При вращении колпачка 15 цилиндрическая камера 1 по резьбе поднимается, в приемнике 9 создается вакуум и в него начинает поступать фильтрат, обьем которого определяется по шкале ленты 18, относительно которой вращается колпачок с прорезью последней. После вывода из цилиндрической камеры 1 заданного объема фильтрата устройстве переворачивают дном

10 вверх, с патрубка снимают колпачок 12 и надевают медицинскую иглу. Колпачок 15 вращают в противоположном направлении.

Затем, нажимая на крышку 14, выдавливают из приемника 9 находящийся в нем фильтрат. 3 ил.

1641391

Изобретение относится к устройствам для медицинских и биологических исследований и является усовершенствованием авт. св. N. 1074566.

Цель иЗобретения — расширение функциональных возможностей путем обеспечения дозираванного вывода фильтрата, На фиг.1 представлено устройство для фильтрования микроорганизмов в собранном виде; на фиг. 2 — элементы устройства для фильтрования микроорганизмов; на фиг.3 — лента, отградуираванная в единицах объема, Устройство для фильтрования микроорганизмов содержит цилиндрическую камеру 1 с отверстиями 2 и 3 соответственно для ввода фильтруемой смеси и вывода фильтрата. Цилиндрическая камера 1 выполнена разъемной и состоит из двух частей, соединенных резьбовым соединением: части 4 с наружной резьбой и части 5 с внутренней резьбой. Часть 5 имеет коническое дно 6 с отверстием 3 для вывода фильтрата и в ней размещен фильтрующий элемент 7, представляющий собой расположенные на металлической сетке фильтравальную бумагу, мембранный фильтр и шайбу. К наружной стенке части 5 цилиндрической камеры 1 прикреплено герметизирующее кольцо 8.

Цилиндрическая камера 1 установлена в приемнике 9 фильтрата с возможностью перемещения вдоль его оси, Приемник 9 фильтрата выполнен в виде цилиндрического стакана из прозрачного материала,. например стекла, с коническим дном 10, имеющим патрубок 11.

Устройства снабжено также съемной крышкой в виде колпачка 12 и тонкой медицинскОЙ иГлОЙ 13.

Для закрытия отверстия 2 для ввода фильтруемой смеси цилиндрическая камера

1 снабжена крышкой 14 с резьбой.

Цилиндрическая камера 1 снабжена надетым на нее колпачком 15 с резьбовым отверстием 16 в дне. Колпачок может быть выполнен из прозрачного материала. На верхней части цилиндрического стакана установлена катушка 17 с лентой 18, атградуированной в единицах объема (шкала 19).

Лента может быть выполнена, например, из бумаги.

В колпачке для ленты выполнена сквозная продольная прорезь 20 с тангенциально

5 направленными стенками.

На катушке 17 может быть выполнена дополнительная шкала 21.

Устройство для фильтрования микроорганизмов работает следующим образом.

После стерилизации устройства на патрубок 11 надевают колпачок 12, цилиндрическую камеру 1 наполняют фильтруемой смесью и закрывают крышкой 14.

Затем при вращении колпачка 15 цилиндрическая камера 1 поднимается и в приемнике 9 создается вакуум, В результате в приемник 9 начинает поступать, проходя через фильтрующий элемент 7, фильтрат, Заданный объем фильтрата определяется по шкале 19 ленты 18, относительно которой вращается колпачок 15, После вывода из цилиндрической камеры 1 заданного объема фильтрата устройство переворачивают дном

25 10 вверх, с патрубка 11 снимают колпачок 12 и надевают медицинскую иглу, Колпачок 15 вращают в противоположном направлении, Затем нажимают на крышку 14, перемещая цилиндрическую камеру 1 для удаления воз30 духа из приемника 9, После этого устройство переворачивают в исходное положение и при дальнейшем нажатии на крышку 14 выдавливают из приемника 9 находящийся в нем фил ьтрат.

35 Небольшое количество. фильтрата (в пределах одного оборота колпачка 15) опрЕделяют па шкале 21.

Формула изобретения

Устройство для фильтрования микроорганизмов по авт, ce. N 1074566, о т л и ч аю щ е.е с si тем, что, с целью расширения функциональных возможностей путем обеспечения дазированного вывода фильтрата, она снабжено катушкой с лентой, отградуированной в единицах объема, и колпачком с резьбавым отверстием в дне. который надет на цилиндрическую камеру, выйолненную с наружной резьбой, причем катушка установлена на верхней части цилиндрического стакана, а в колпачке выполнена сквозная продольная прорезь для ленты.

1641391

Фиг, 5
