Устройство для турбоабразивной обработки деталей

Устройство для турбоабразивной обработки деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке деталей свободным абразивом и может быть использовано в аппаратах кипящего слоя. Целью изобретения является повышение производительности обработки путем исключения уноса абразивных частиц из рабочей камеры. Устройство содержит кольцевую рабочую камеру 1, снабженную крышкой 2 и расположенным в ней абразивом 3, форкамеру 4 с патрубком 5 для подачи сжатого воздуха. Между камерами установлена пористая газораспределительная решетка 6. Для выхода воздуха из рабочей камеры 1 в верхней ее части выполнены отверстия 7. в которых размещены пористые вставки 8. Обрабатываемая деталь 9 установлена на шпинделе 10, снабженном приводом вращения . Пористость вставок 8 равна пористости газораспределительной решетки, при этом соотношение площадей вставок (Зв) и газораспределительной решетки (Sp) выбирают из условия SB 2:1,5 Sp. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 24 В 31/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4359729/08 (22) 07.01.88 (46) 15.04.91. Бюл. N 14 (72) Ю.Н. Дубинчук, И.М. Старобинец, Ю.А. Щалашов, В.В. Трефилов и В,А, Васильев (53) 621.923,5 (088.8) (56) Авторское свидетельство СССР й- 876386, кл. В 24 В 31/ 0, 1975. (54) УСТРОЙСТВО ДЛЯ ТУРБОАБРАЗИВНОЙ ОБРАБОТКИ ДЕТАЛЕЙ (57) Изобретение относится к обработке деталей свободным абразивом и может быть использовано в аппаратах кипящего слоя.

Целью изобретения является повышение производительности обработки путем исключения уноса абразивных частиц из рабо., Я2, 1641589 Al чей камеры. Устройство содержит кольцевую рабочую камеру 1, снабженную крышкой 2 и расположенным в ней абразивом 3, форкамеру 4 с патрубком 5 для подачи сжатого воздуха. Между камерами установлена пористая газораспределительная решетка

6. Для выхода воздуха из рабочей камеры 1 в верхней ее части выполнены отверстия 7, в которых размещены пористые вставки 8.

Обрабатываемая деталь 9 установлена на шпинделе 10, снабженном приводом вращения. Пористость вставок 8 равна пористости газораспределительной решетки, при этом соотношение площадей вставок ($ ) и газораспределительной решетки (Sp) выбирают из условия $ 1,5 Sp. 1 ил.

1641589

Формула изобретения

Сжатый воздух Q>, подаваемый через патрубок 5 в форкамеру 4, проходит через пористую газораспределительную перегородку 6 и, взвешивая абразив.3, выходит в

Составитель- Г.Колокольцева

Техред M.Моргентал Корректор А.Обручар

Редактор М.Товтин

Заказ 1112 Тираж 467 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к обработке деталей свободным абразивом, например, полирование,снятиезаусенцев, округление кромок, зачистка и т.п., и может быть использовано в аппаратах кипящего слоя в различных областях промышленности.

Цель изобретения — повышение производительности.

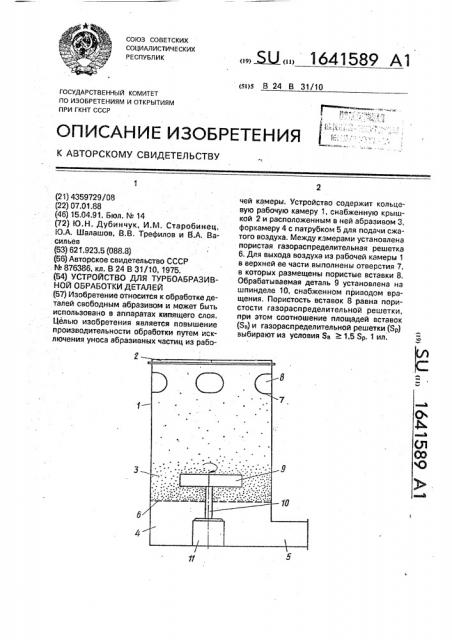

На чертеже схематично изображено предлагаемое устройство.

Устройство содержит цилиндрическую с вертикальными стенками рабочую камеру

1, снабженную крышкой 2 и расположенным в ней абразивным порошком 3, форкамеру 4 с патрубком для подачи сжатого воздуха 5. Между камерами установлена пористая газораспределительная перегородка 6. Для выхода воздуха из рабочей камеры

1 в верхней ее части выполнены отверстия

7, в которых размещейы элементы фильтрации в виде пористых вставок 8. Обрабатываемая деталь 9 установлена на шпинделе 10, снабженном приводом вращения 11.

Устройство работает следующим образом. атмосферу через пористые вставки 8, установленные в отверстиях 7 рабочей камеры

1. Деталь 9, установленная на шпинделе 10, . вращаясь от привода 11, обрабатывается в

5 псевдосжиженном абразиве 3, Замена детали осуществляется при открытой крышке 2.

Пористость газораспределительной решетки выбирают равной пористости вставок

8, а отношение их площадей — 1,5 .

SeP

Устройство для турбоабразивной обра15 ботки деталей, содержащее рабочую камеру с гаэораспределительной решеткой и элемент фильтрации, расположенный в верхнейеечасти, отлича ющеес я тем,что, с целью повышения производительности, 20 элемент фильтрации расположен на стенках рабочей камеры вертикально, его пористость равна пористости газораспределительной решетки, а отношение площадей выбрано из условия

25 — 1,5, Sp где S> — площадь элемента фильтрации;

Sp — площадь газораснределительной решетки. ъ0
