Реферат



Союз Советских

Социалистических

Республик

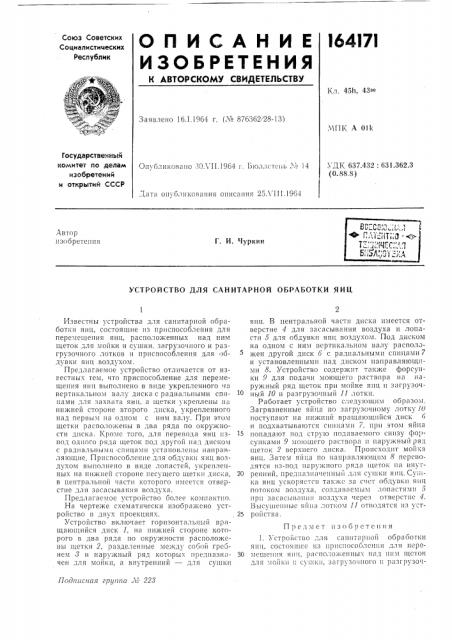

О П И С А Н И Е I64I7I

И ЗО Б РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

+ ,!

Кл 45h, 43оо г

Заявлено 16.1.1964 г. J ¹ 876362 28-131,ЧПК А OJk

Государственный комитет по делам изобретений и открытий СССР

Опуб IHKoHBII0,30.1, 11.1964 г. Вюллетеll! ." о 14

УДК 637А32: 631.362.3 (О. 88.8),1ата опубликования описания 25А 111.1964

Автор изобретения

Г. И. Чуркин

УСТРОЙСТВО ДЛЯ САНИТАРНОЙ ОБРАБОТКИ ЯИЦ

Под!!!!сная груига Л 228

Известны устройства для санитарной ооработкн яиц, состоящие из приспособления для перемещения яиц, расположенных над ним щеток для мойки и сушки, загрузочного и разгрузочного лотков и приспособления для >бдувкн яиц воздухом.

Предлагаемое устройство отличается от известных тем, что приспособление для перемещения яиц выполнено в виде укрепленного .ня

Верт1!калы!ом Вял 5 3IIcKB с рядиалыlыми спицамии,115I захвата яиц, а щетки укреплены IIB нижней стороне второго диска, укрепленного над первым íà одном с ним валу. При этом щетки pB clio:10æetlû в два ряда по ОкружнОсти диска. Кроме того, для перевода яиц нзпод одного ряда щеток под другой над диском с радиальными спицами установлены нанравля1ощне. Приспособление для обдувкн яиц воздухом выполнено в виде лопастей, укрепленных на нижней стороне несущего щетки диска, в центральной части которого имеется отверстие для засасывания воздуха.

Предлагаемое устройство более компактно.

На чертеже схематически изобра кено устройство в двух проекциях.

Устройство включает горизонтальный вращающийся диск 1, на н!1жней стороне которого в два ряда Ilo окружности расположены щетки 2, разделенные между собой гребнем 3 и наружный ряд которых предназначен для мойки, а внутренний — для сушки яиц. В центральной части диска имеется отверстие 1 для засасывания воздуха и лопасти 5 для обдувкн янц воздухом, Под диском на одном с ним вертикальном валу расположен другой диск 6 с радиальными спицами 7 и установленными над диском направляющими 8. Устройство содержит такхке форсунки 9 для подачи моющего раствора на наружный ряд щеток при мойке янц и загрузочный 10 и разгрузочный 11 лотки.

Работает устройство следующим образом, Загрязненные яйца пo загрузочному лотку!U постугaloT на нижни!1 вращающийся диск гг и подхватываются спицами 7, прн этом яйца попадают под струю подаваемого снизу форсункаг!и 9 моющего раствора н наружный ряд щеток 2 верхнег0 диска. Происходит мойка яиц. Затем яйца по направляющим 8 переводятся из-под нару>кного ряда щеток на внут20 ренний, предназначенный для сушки янц. Су liKB 5I1Il1 1, скор яетс51 та кsttC 3 1 счс 1 Oáд; вин 511111, потоком воздуха, создаваемым лопястямн о прн засасывания воздуха через отверстие 1.

Высушенные яйца лотком 11 отводятся нз уст25 ройства.

Предмет изобретения

1. стройство, ля санитарной обработки янц, сос1оящсе цз приспособлен!1я для пере30 мешен ня 51н н, рЯГположен вых 1tH;I, нн: !1 и!сток

ДЛЯ IOIIKII ll CX Н!КН, ЗЯГР i 3 r!! IIOI О li РЯЗ! Р1 30!I164171

Составители С. Белая

Редактор В. Ф. Чулкова Тсхрсд Л. К. Ткаченко Корректор О. Б. Тюрина.!аказ 1932/17 Тпракк 450 Формат бум. 60>(90>/,; Объем 0,21 пзд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Цснтр, пр. Серова, д. 4

Типография. пр. Сапунова, 2 ного лотков и приспособления для обдувкн

HHLI, воздухов, о т л ич а ю щ ее с я тем, что, с целью компактности, приспособление для перемещения япц выполнено в виде укрепленного на вертикальном валу диска с радиальными спицамп для захвата яиц, а щетки укреплены на нижней стороне второго диска, укрепленного над первым на одном с ннм валу, при этом щетки расположены в два ряда по окружности диска.

2. Устройство по п. 1, отличающееся тем, что для перевода яиц из-под одного ряда щеток под другой над диском с радиальными спицами установлены направляющие.

3. Устройство по п. 1, отлич аю щеес я тем, что приспособление для обдувки яиц воздухом выполнено в виде лопастей, укрепленных на нижней стороне несущего щетки диска, в центральной части которого имеется отвер10 стие для засасывания воздуха.
