Керамическая масса

Керамическая масса

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов, в частности к производству санитарнотехнических изделий. С целью снижения температуры обжига и стоимости керамическая масса включает следующие компоненты, мас.%: глина 30-42; пирофиллитовая руда 16-47; кварцполевошпатовый концентрат 23-42. Физикомеханические свойства следующие: усадка огневая 3,75-12,5%; водопоглощение 2,65-5,0; температура обжига 1040-1200°С. 2 -табл.

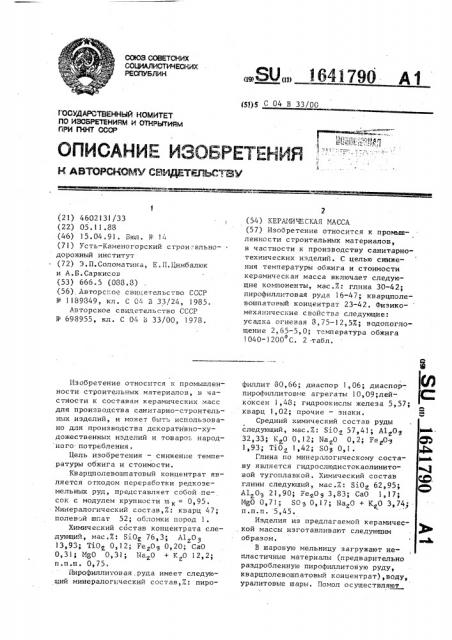

ц ) С 04 В 33/00

L» «= f c; „, „»:; »

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

Г1РИ Й НТ СССР (21) 4602131/33 (22) 05. 1 1 . 88 (46) 15. 04 .91 . Вюл. И - 4 (71) Усть-Каменогорский строи "ельнодорожный институт (72) 3.П.Соломатина, Е.П.Цимбалюк и А.Б.Саркисов (53) 666.5 (088.8) (56) Авторс ..ое свидетельство СССР

Н - 1189349, кл, С 04 В 33/24, 1985.

Авторское свидетельство СССР

И- 698955, кл. С 04 В 33/00, 1978.

Изобретение относится к промышленности строительных материалов, в частности к составам керамических масс для производства санитарно-строительных изделий, и может быть использовано для проиэвоцства декоративно-художественных изделий и товаро:= народного потребления °

Цель изобретения — снижение температуры обжига и стоимости. Кварцполевошпатовый концентрат является отходом переработки редкоземельных руд, представляет собой песок с модулем крупности ш к = 0,95, Минералогический состав,7: кварц 47; полевой шлат 52; обломки пород 1, Химический состав концентрата следующий, мас,7: Б Ог 76,3; Al O

l3,93; Ti0z 0,12; ГегОэ 0,20; СаО

0,31; MgO 0,31; I

Пирофиллитовая,руда имеет следующий минералогический состав,7.: пиро„,Я0„„164179О Д 3 (54) КЕРАИИЧЕ СКАЯ МАССА (57) Изобретение относится к промышленности строительных материалов, в частности к производству санитарнотехнических иэделий. С целью снижения температуры обжига и стоимости керамическая масса включает следующие компоненты, мас.7: глина 30-42; пирофиллитовая руда 16-47; кварцполевошпатовый концентрат 23-42. физикомеханические свойства следующие: усадка огневая 8,75 — 12,57.; водопоглощение 2,65-5,0; температура обжига

1040-1200 С. 2 -табл. филлит 80,66; диаспор 1,06; диаспорпирофиллитовые агрегаты 10,09;лейкоксен 1,48; гидроокислы железа 5,57; кварц 1,02; прочие — знаки.

Средний химический состав руды следующий, мас.7.: Б Ог 57,41; AlzOэ

32,33; K О 0,12; НагО 0 2; Рег0

1,93; Т Ог 1 42; БОз О

Глина по минералогическому составу является гидрослюдистокаолинитовой тугоплавкой. Химический состав глины следующий, мас.7.: Б10г 62,95;

А1 Оэ 21,90; РегОэ 3,83; СаО 1,17;

NgO 0,71; SO 0,17; Ila О + К 0 3,74; п.п.п. 5,45, Изделия иэ предлагаемой керамической массы изготавливают следующим образом, В шаровую мельницу загружают непластичные материалы (предварительно раздробленную пирофиллитовую руду, кварцполевошпатовый концентрат),воду, уралитовые шары ° Помол осуществляют

1641790

Обжигают изделия до 1200""С.

Составы опытных масс приведены в табл.1.

23- -2 концентрат

Пи„офилли" тсаая p :- äà

Таблица

Содержание, мас .%, в составе

Компоненты

Г

2 3

Глина

П цоф

30 38 42

47 24 16 вая Руда

Кварцполевошпатсвый

38 42 концентрат а б л и ц а

Пс:сазатели при температуре обжига, С.,с с! 200

1040

Всдопог- Усадка Бодо- Усадка ВсдспоглсУсад- Бодока сг- погло— невая, Й щение,%

Усад са

1 огневая, % лсщение,1сгне-% в;-.я, % псгло- огневая, щзние, % цение % %

2,35

1

3

Известный

5 12,5

10,5 . 10,6

8,75

5„0

12,5 2,74

0 5

Корректор Л.Бескид

Составитель Б, Ярлыксва-, Техред М„Дидык

2едак тор И . Пе тро в а

Заказ 1121 ",.ираж 442 Подписное

ВИ1ИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж-35, Раушская наб.„ д. 4/5

1 II

Производственно-издательский комбинат Патент, r.Óæãopîä, ул. Гагарина,101 до остатка на сите У 0063 5-6%„после чего загружают глину. и злектролиты (0,25% .соды, 0,25% растворимого стекла от массы сухих компонентов сверх

IQ0%) для улучшения литейных свойств щликера. Смесь дсмалывают до остатка на .сите Р 00632-3%.

Изделия формуются литьем в гипсо- 10 . вые формы. После набора массы изделие извпекают из формы„,определяют„ . подвялиьают высушивают и обжигают.: °

Бсе .операции изготовления изделий идентичны общепринятым., 15

В табл.2 приведены показатели усадки и всдспоглощення массы после обжига при различных температурах.

Фо рму;а изобре тения

Керамическая масса преимущественно для изготовления санитарно-строительных изделий, включающая глину, кварцполевошнатовый концентрат, о т— л и ч а ю щ а s; с я тем, что, с целью снижения температуры обжига и стоимости, она,цсполнигельно содержит нирофиллитовую руду прн следующем соотношении компонентов мас.%."

Глина :- 0 42

Кваpцпслeвсп1п а. сч е ""
