О П И С А Н И Е l64180

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«ф+ъф «Я

Зависимое от авт. свидетельства №

Кл. 48d. 0

Заявлено 20,VI.1963 (№ 842680/22-2) с присоединением заявки №

Государственный

Авторы изобретения

В. М. Левин, М. В. Тврнижевский, В. А. Ломанович, М. А. Сурис и И. С. Оганезова

Заявитель

УСИЛЕННОЕ ЭЛЕКТРОДРЕНАЖНОЕ УСТРОЙСТВО

ДЛЯ ЗАЩИТЫ ПОДЗЕМНЫХ МЕТАЛЛИЧЕСКИХ СООРУЖЕНИЙ

ОТ КОРРОЗИИ, ВЫЗЫВАЕМОЙ БЛУЖДАЮЩИМИ ТОКАМИ.

Подписная .-рпиии М 112

Известны усиленные электродренажные устройства для защиты металлических подземных сооружений от коррозии, вызываемой блу>кдающими токами. Эти устройства не являются автоматическими и не способны на поддержание защитного потенциала, устанавливаемого «Правилами защиты подземных металлических соору>кеиий от коррозии» СН28-58.

Предложено устройство для автоматического поддер>капия заданной величины защитного потенциала на металлическом сооружении

l3 иоле непрерывно изменяя>щейся интенсивности блу>кдаюгцих токов. Оно превосходит извести ыс устройства высокой чувствитель. постыл и стабильностью действия.

Выполненное в виде электрической цепи между защищаемым соору>кенисм и рельсами с источником постоянного тока (трансформатор и выпрямитель) предло>кенное устройство отличается тем, что первичная обмотка трансформатора включена последовательно с силовой обмоткой дросселя насыщения, а для регулирования тока подмагничипания дросселя разность потснцпалоп ме>кду сооружением и землей усиливается при помощи транзисторного усилителя постоянного тока, включенного на вход устройства.

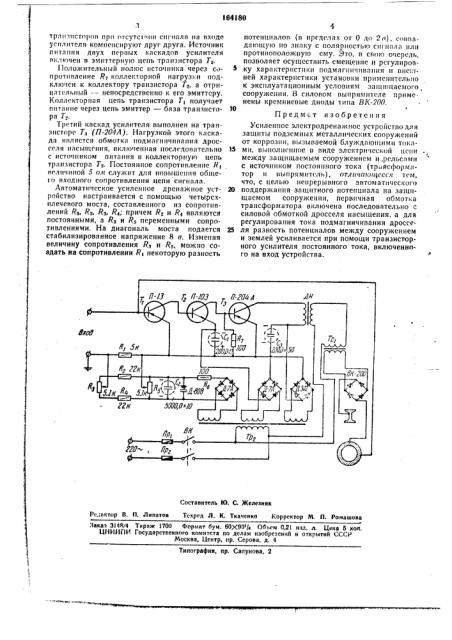

На чертеже приведена схема автоматического усиленного электродренажного устройства с чувствительным транзисторным входом..

В качестве регулируемого параметра выбра- на величина дополнительной э.д, с., включенной в дренажный кабель. В первичную цепь

5 силового трансформатора последовательно включена обмотка переменного тока дросселя

ДН. Вторичная обмотка трансформатора через выпрямительный мост включена в дренажный кабель.

10 Сигнал — разность потенциалов между защищаемым сооружением и землей — подаетси на вход установки. Этот сигнал усиливается транзисторным усилителем, после чего подастся на обмотку подмагннчивания дросселя Д11.

15 Таким образом, величина напряжения на первичной обмотке трансформатора, а следовательно, и величина выходной дополнительной э. д.с., определяется током подмагничивания дросселя, который, в свою очередь, зависит от

20 величины разности потенциалов между соопужением и землей.

В качестве усилителя применен специально разработанный трехкаскадный транзисторный усилитель постоянного тока.

25 Сигнал подается на базу транзистора Т (П-И), имек>щего непосредственную связь со вторым усилительным каскадом, выполненным на транзисторе Т (П-103), Так как этн транзисторы обладают разной структурой, то и наЗ0 чальные токи коллекторных переходов обоих

l84l80

Составитель Ю. С. )Келезняк

Ре ьктор В. П. Липатов Тсхред Л. К. Ткаченко Корректор М. П. Ромашова

Заказ Э!4В/4 Тираж f700 Формат бум, 60)(90 /4 Offьем 0,2! иад, л. Цена 5 коп, ЦНИАГ!И Государствен<<ого комитета по делам изобрстси«й и открь<тнй СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 траизистороп при г<тсутсз<

2)итания двух первых каскадов усилителя вкл<очен в эмиттерную цепь транзистора Та.

Положительный полюс источника через сопротивление )т, коллекторной нагрузки подключен к коллектору транзистора Т, а отрицательный -- непосредственно к его эмиттеру.

Коллекторная цепь транзистора Т, получает питание через цепь эмиттер — база транзистора T.

Т13< тий каскад усилителя выполнен на транзисторе Тз (П-204Л). Нагрузкой этого каскада является Обмотка 3юдмагffffи служит для по3)ышсния обще-! о входного сопротивления цепи сигнала, Автоматическое усиленное дрена>кное устройство настраивается с помощью четырехплечевого моста, составленного из сопротивлений Яа, !ть Рз. R4, причем Ре и R4 являются постоянными, а Rg и /4 переменными сопротивлениями. На диагональ моста подается стабилизированное напряжение 8 в. Изменяя величину сопротивления Rq и Rq, можно соадать на сопротивлении R«lef

Предмет изобретсии я

Усиленное элсктродрена>кнос устройство для защиты подземных металлических сооружений от коррозии, вызываемой блуждающими тока15 ми, выполненное в виде электрической цсии между защищаемым сооружением и.рельсами с источником постоя!нного тока (тр; ясформатор и ныпрямитсль), отл!<<4ак)щессн тсм, что, с целью непрерывного автоматическог<)

20 поддержания защитного потенциала на защищаемом соору>кении, первичная обмотка трансформатора включена последовательно с силовой обмоткой дросселя насыщения. а для регулирования тока подмагничивания дроссе25 ля разность потенциалов между соору>кеннем и землей усиливается при помощи транзисторного усилителя постоянного тока, включенного на вход устройства.
