Сливная секция желоба для розлива металла из плавильной печи

Сливная секция желоба для розлива металла из плавильной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, в частности к устройствам для предотвращения разбрызгивания металла в процессе заливки в емкость. Цель изобретения - повышение качества поверхности отливок и безопасности производства работ. Сливная секция желоба содержит металлический футерованный кожух, снабженный осью, на которой закреплена двуплечевая рычажно-консольная система. На одном плече смонтирован охватывающий струю экран, на другом - ручка. На стенке металлического кожуха закреплены упор-ограничитель вертикального положения рычага и захват-фиксатор горизонтального положения рычага. 3 ил.

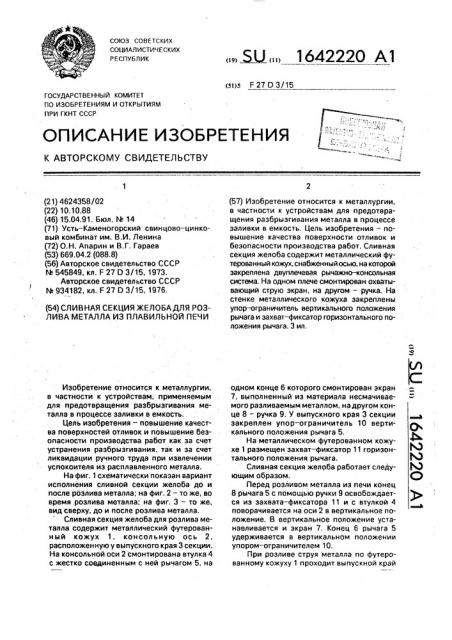

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s F 27 D 3/15

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4624358/02 (22) 10,10.88 (46) 15.04.91. Бюл. 1Ф 14 (71) Усть-Каменогорский свинцово-цинковый комбинат им. В.И. Ленина (72) О.Н. Апарин и В.Г. Гараев (53) 669.04,2 (088.8) (56) Авторское свидетельство СССР

М 545849, кл. F 27 D 3/15, 1973.

Авторское свидетельство СССР

М 934182, кл. F 27 0 3/15, 1976, (54) СЛИВНАЯ СЕКЦИЯ ЖЕЛОБАДЛЯ Р03ЛИВА МЕТАЛЛА ИЗ ПЛАВИЛЬНОЙ ПЕЧИ

Изобретение относится к металлургии, в частности к устройствам, применяемым для предотвращения разбрызгивания металла в процессе заливки в емкость..

Цель изобретения — повышение качества поверхностей отливок и повышение безопасности производства работ как за счет устранения разбрызгивания, так и за счет ликвидации ручного труда при извлечении успокоителя из расплавленного металла.

На фиг. 1 схематически показан вариант исполнения сливной секции желоба до и после розлива металла; на фиг, 2 — то же, во время розлива металла; на фиг. 3 — то же, вид сверху, до и после розлива металла.

Сливная секция желоба для розлива металла содержит металлический футерованный кожух 1, консольную ось 2, расположенную у выпускного края 3 секции.

На консольной оси 2 смонтирована втулка 4 с жестко соединенным с ней рычагом 5, на

„„ЯЦ „„1642220 А1 (57) Изобретение относится к металлургии, в частности к устройствам для предотвращения разбрызгивания металла в процессе заливки в емкость, Цель изобретения — повышение качества поверхности отливок и безопасности производства работ. Сливная секция желоба содержит металлический футерованный кожух, снабженный осью, на которой закреплена двуплечевая рычажно — консольная система. На одном плече смонтирован охватывающий струю экран, на другом — ручка. На стенке металлического кожуха закреплены упор-ограничитель вертикального положения рычага и захват-фиксатор горизонтального положения рычага. 3 ил, одном конце 6 которого смонтирован экран

7, выполненный иэ материала несмачиваемого разливаемым металлом, на другом конце 8 — ручка 9. У выпускного края 3 секции закреплен упор-ограничитель 10 вертикального положения рычага 5.

На металлическом футерованном кожухе 1 размещен захват — фиксатор 11 горизонтального положения рычага.

Сливная секция желоба работает следующим образом.

Перед розливом металла из печи конец

8 рычага 5 с помощью ручки 9 освобождается из захвата — фиксатора 11 и с втулкой 4 поворачивается на оси 2 в вертикальное положение. В вертикальное положение устанавливается и экран 7. Конец 6 рычага 5 удерживается в вертикальном положении упором-ограничителем 10.

При розливе струя металла по футерованному кожуху 1 проходит выпускной край

1642220

3 секции и попадает в замкнутый объем экрана 7.

Образующиеся брызги металла остаются в замкнутом объеме экрана 7, что повышает качество отливок, так как предотвращает попадание брызг на стенки емкости (в противном случае брызги металла застывают на стенках и при дальнейшей заливке металла на боковых поверхностях образуются неровности — так называемые

"нашлепки"), По мере увеличения уровня металла эа счет разности удельных весов экран 7 всплывает и перемещает конец 6 рычага 5 в промежуточное .положение, С помощью ручки 9 рычаг 5, а с ним и экран 7 устанавливаются в горизонтальное положение, что обеспечивает безопасные условия . труда, так как устраняется необходимость извлекать экран 7 вручную из — под струи расплавленного металла.

В горизонтальном положении рычаг 5 закрепляется в захвате — фиксаторе 11.

Формула изобретения

Сливная секция желоба для розлива металла иэ плавильной печи, включающая металлический футерованный кожух, о т л ич а ю щ а я с я тем, что. с целью повышения

10 качества поверхности отливок и повышения безопасности производства работ, выпускной край секции снабжен консольно закрепленной осью, на которой смонтирован с возможностью поворота успокоитель струи, 15 выполненный в виде двуплечевого рычага, одно плечо которого снабжено ручкой,,а другое — защитным поплавковым экраном. сливная секция дополнительно снабжена упором-ограничителем и захватом — фикса20 тором положения рычага.
