Тензочувствительный мост

Тензочувствительный мост

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике для измерения деформации, давления и вибрации. Целью изобретения является повышение чувствительности и уменьшение выходного сопротивления. В теплочувствительный мост, содержащий два четырехплечих тензомоста и четыре тензорезистора, соединенных с выводами диагоналей питания этих мостов и с полюсами источника питания, введен дополнительный четырехплечий тензомост, диагональ питания которого соединена с полюсами источника питания , а средние точки ветвей соединены со средними точками первого и второго четырехплечих тензомостов, свободные точки других ветвей которых являются выводами измерительной диагонали тензочувствительного моста в целом. 2 ил.

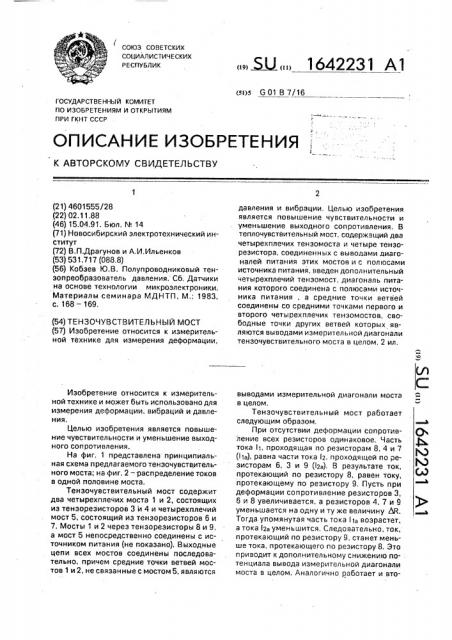

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s 6 01 В 7/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4601555/28 (22) 02.11.88 (46) 15.04,91. Бюл. М 14 (71) Новосибирский электротехнический институт (72) В.П.Драгунов и А,И.Ильенков (53) 531.717 (088,8) (56) Кобзев Ю.В. Полупроводниковый тензопреобраэователь давления. Сб, Датчики на основе технологии микроэлектроники.

Материалы семинара МДНТП. М.; 1983, с. 168 — 169, (54) TEH30ЧУВСТВИТЕЛЬНЫЙ МОСТ (57) Изобретение относится к измерительной технике для измерения деформации, Изобретение относится к измерительной технике и может быть использовано для измерения деформации, вибраций и давления.

Целью изобретения является повышение чувствительности и уменьшение выходного сопротивления.

На фиг. 1 представлена принципиальная схема предлагаемого тензочувствительного моста; на фиг. 2 — -распределение токов в одной половине моста.

Тензочувствительный мост содержит два четырехплечих моста 1 и 2, состоящих из тензорезисторов 3 и 4 и четырехплечий мост 5, состоящий из тензорезисторов 6 и

7. Мосты 1 и 2 через тензорезисторы 8 и 9, а мост 5 непосредственно соединены с источником питания (не показано). Выходные цепи всех мостов соединены последовательно, причем средние точки ветвей мостов 1 и 2, не связанные с мостом 5, являются.. Ж, 1642231 А1 давления и вибрации, Целью изобретения является повышение чувствительности и уменьшение выходного сопротивления, В теплочувствительный мост, содержащий два четырехплечих тенэомоста и четыре тензорезистора, соединенных с выводами диагоналей питания этих мостов и с полюсами источника питания, введен дополнительный четырехплечий тензомост, диагональ питания которого соединена с полюсами источника питания, а средние точки ветвей соединены со средними точками первого и второго четырехплечих тенэомостов, свободные точки других ветвей которых являются выводами измерительной диагонали тензочувствительного моста B целом. 2 ил, выводами измерительной диагонали моста в целом.

Тензочувствительный мост работает следующим образом, Ь

При отсутствии деформации сопротив- О, ление всех резисторов одинаковое. Часть Д тока 11, проходящая по резисторам 8, 4 и 7 (i зисторам 6, 3 и 9 (Ized). В результате ток, протекающий по резистору 8, равен току, протекающему по резистору 9. Пусть при деформации сопротивление резисторов 3, 6 и 8 увеличивается, а резисторов 4, 7 и 9 уменьшается на одну и ту же величину ЛИ. а

Тогда. упомянутая часть тока I » возрастет, а тока Ized уменьшится. Следовательно, ток, протекающий по резистору 9, станет меньше тока, протекающего по резистору 8. Это приводит к дополнительному снижению потенциала вывода измерительной диагонали моста в целом. Аналогично работает и вто1642231

Составитель Старцева

Редактор Ю. Середа Техред M,Mîðãåíòàë . Корректор А. Осауленко

Заказ 1137 Тираж 392 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 рая половина предлагаемого моста. Одновременно уменьшается и выходное сопротивление.

Таким образом, предлагаемый тензочувствительный мост обладает повышенной 5 чувствительностью и уменьшенным выходным сопротивлением за счет введения третьего четырехплечего моста в известный двукратный тензочувствительный мост.

Формула изобретения

Тензочувствительный мост, содержащий два четырехплечих тензомоста и четыре тензореэистора, соединенные с выводами диагоналей питания этих мостов и с 15 полюсами источника питания, а средние точки первой ветви первого моста и второй ветви второго моста являются выводами измерительной диагоналй моста в целом, отличающийся тем, что. с целью повышения чувствительности и уменьшения выходного сопротивления, он снабжен третьим четырехплечим тензомостом, диагональ питания которого соединена с полюсами источника питания, средняя точка первой ветви соединена со средней точкой второй ветви первого тензомоста, а средняя точка второй ветви соединена со средней точкой первой ветви второго тензомоста.
