Устройство для контроля уровня продукта в бункере

Устройство для контроля уровня продукта в бункере

Иллюстрации

Показать все

Реферат



Устройство для контроля уровня продукта в бункере. Изобретение относится к измерению объемов и позволяет снизить погрешность контроля при дискретной подачи продукта в бункер. Для этого сигнал с датчиков 1 уровня продукта записываются в первый блок 4 памяти при отсутствии сигналов о подаче продукта в бункер или из бункера от датчиков 5 моментов подачи продукта. При поступлении сигналов от этих датчиков 5 и при отсутствии сигналов от датчиков 1 в первом блоке 4 памяти формируется суммарный или разностный сигнал, а во втором блоке 14 памяти записывается предыдущее текущее значение уровня продукта в бункере. Взаимные блокировки датчиков 1 уровня продукта и датчиков 5 моментов подачи продукта позволяют устранить сбои в работе при контроле уровня продукта в бункере. 2 ил. С5 Ј

СОЮЗ С О ВЕТС КИХ

СОЦИАЛ И С ТИЧ Е С К ИХ

РЕСПУБЛИК (я)л G 01 F 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (21) 4364772/10 (22) 29.10.87 (46) 15.04.91. Бюл. М 14 (71) Московский лесотехнический институт (72) А.Г.Банников, А,В.Валовой и Е.Е.Багдатьев (53) 534.852 (088.8)

{56) Авторское свидетельство СССР г Ь 930912, кл. G 01 F 23/00, 1973.

Авторское свидетельство СССР

% 155383&, кл. 6 01 F 23/00, 1987, (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УРОВНЯ ПРОДУКТА В БУНКЕРЕ (57) Устройство для контроля уровня продукта в бункере. Изобретение относится к измерению объемов и позволяет снизить

„„5U„„1642245 А1 погрешность контроля при дискретной подачи продукта в бункер. Для зтато сигнал с датчиков 1 уровня продукта записываются в первый блок 4 памяти при отсутствии сигналов о подаче продукта в бункер или из бункера от датчиков 5 моментов подачи продукта. При поступлении сигналов от этих датчиков 5 и при отсутствии сигналов от датчиков 1 в первом блоке 4 памяти формируется суммарный или разиостный сигнал, а во втором блоке 14 памяти записывается предыдущее текущее значение уровня продукта в бункере. Взаимные блокировки датчиков 1 уровня продукта и датчиков 5 моментов подачи продукта позволяют устранить сбои в работе при контроле уровня продукта в бункере. 2 ил.

1642245

Изобретение относится к измерению объемов, а именно к устройствам для контроля уровня продукта в бункере.

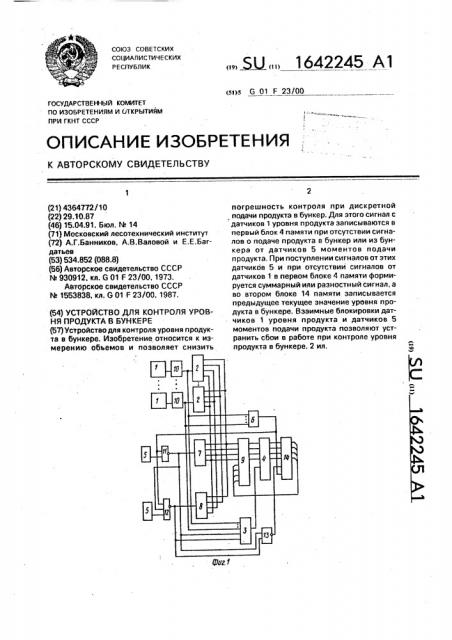

Целью изобретения является снижение погрешности контроля при дискретной подаче продукта, На фиг.1 приведена структурная схема предлагаемого устройства для контроля уровня продукта в бункере; на фиг.2 — схема блока коррекции, Устройство содержит датчики 1 уровня продукта, подключенные выходами к входам блоков 2 коррекции, выполненных в виде соединенных входами групп ключевых элементов, подсоединенных к одним входам первого элемента ИЛИ 3, Первый элемент ИЛИ 3 соединен выходом с установочным входом первого блока 4 памяти, выходы которого являются выходами устройства, Устройство также содержит датчики 5 моментов подачи продукта, второй элемент ИЛИ 6, дополнительные первый и второй блоки 7 и 8 коррекции, сумматор 9, формирователи 10 импульсов, первый, второй и третий элементы ИЛИ-НЕ

11 — 13 и второй блок 14 памяти, подключенный входами к выходам первого блока 4 памяти, установочным входом к выходу третьего элемента ИЛИ-НЕ 13, соединенного входами с выходами первого и второго элементов ИЛИ-НЕ 11 и 13 и с другими входами первого элемента ИЛИ 3, Второй блок 14 памяти также подключен входом сброса к соединенным между собой выходу второго элемента ИЛИ 6 и первым входам первого и второго элементов ИЛИ-HE 11 и

12, соединенных вторыми входами с выходами датчиков 5 моментов подачи продукта, При этом формирователи 10 импульсов включены между выходами датчиков 1 уровня продукта и входами блоков 2 коррекции, подключенных соединенными соответствующими выходами к соединенным между собой соответствующим выходам дополнительных первого и второго блоков 7 и 8 коррекции, соединенных входами с выходами первого и второго элементов ИЛИНЕ 11 и 12. Блоки 2 коррекции также подключены выходами к одним входам сумматора 9, подсоединенного другими входами к выходам второго блока 14 памяти и выходами к входам первого блока 4 памяти, а второй элемент ИЛИ-НЕ 12 соединен третьим входом с выходом первого элемента ИЛИ-НЕ 11.

Устройство работает следующим образом.

По сигналам с датчиков 1 уровня продукта на выходах формирователей 10 импульсов по заднему фронту в моменты

55 снижения уровня продукта ниже уровня в бункере, контролируемого соответствующим из датчиков 1 уровней, формируются импульсы. Эти импульсы через второй элемент ИЛИ 6 при помощи первого и второго элементов ИЛИ-НЕ 11 и 12 блокируют прохождение сигналов с датчиков 5 моментов подачи продукта. При срабатывании одного из датчиков 6 моментов подачи продукта и формировании сигнала на выходе первого . элемента ИЛИ-НЕ 11, этот сигнал блокирует прохождение сигнала с выхода другого датчика 5 моментов подачи продукта через второй элемент ИЛИ-НЕ 12. Это позволяет повысить надежность работы устройства при различных сбоях. На выходах блоков 2, 7 и 8 коррекции в зависимости от состояния входящих в них ключевых элементов, формируется тот или иной код, По сигналам с выхода первого элемента ИЛИ 3 информация с выхода сумматора 9 запишется в первый блок 4 памяти, а по сигналу с выхода второго элемента ИЛИ 6 второй блок 14 памяти обнуляется. В результате этого на выходах первого блока 4 памяти, т.е. на выходах устройства формируется код, соответствующий уровню продукта в бункере, контролируемый соответствующим из датчиков 1 уровня продукта. При срабатывании одного из датчиков 5 моментов подачи продукта на выходах второго блока 14 памяти сохраняется код, соответствующий текущему уровню продукта в бункере, записываемый с выходов первого блока 4 памяти, в результате чего в первый блок 4 памяти запишется с выходов сумматора 9 или суммарный, или разностный сигнал в зависимости от срабатывания того или иного из датчиков

5, Для этого в дополнительных блоках 7 и 8 коррекции формируются соответственно дополнительный и прямой коды при помощи соответствующих ключевых элементов, Формула изобретения

Устройство для контроля уровня продукта в бункере, содержащее датчики уровня продукта, подключенные выходами к входам блоков коррекции, выполненных в виде соединенных входами групп ключевых элементов, подсоединенных к одним входам первого элемента ИЛИ, соединенного выходом с установочным входом первого блока памяти, выходы которого являются выходами устройства, датчики моментов подачи продукта и второй элемент ИЛИ. отл и ч а ю щ е е с я тем, что, с целью снижения погрешности контроля при дискретной подаче продукта, в него введены дополнительные первый и второй блоки коррекции, сумматор, формирователи импульсов, первый, второй и третий элементы ИЛИ-НЕ и

1642245

Составитель В. Добровольский

Редактор Ю, Середа Техред М.Моргентал Корректор M. Самборская

Заказ 1138 Тираж 430 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 второй блок памяти, подключенный входами к выходам первого блока памяти, установочным входом — к выходу третьего элемента ИЛИ-НЕ, соединенного входами с выходами первого и второго элементов

ИЛИ-НЕ и с другими входами первого элемента ИЛИ, и подключенный входом сброса к соединенным между собой выходу второго элемента ИЛИ и первым входам первого и второго элементов ИЛИ-НЕ, соединенных вторыми входами с выходами датчиков моментов подачи продукта, причем формирователи импульсов включены между выходами датчиков уровня продукта и входами блоков коррекции, подключенных соединенными соответствующими выходами к соединенным между собой соответствую5 щим выходам дополнительных первого и второго блоков коррекции, соединенных входами с выходами первого и второго элементов ИЛИ-НЕ, и к одним входам сумматора, подсоединенного другими входами к

10 выходам второго блока памяти и выходами— к входам первого блока памяти, а второй элемент ИЛИ-НЕ соединен третьим входом с выходом первого элемента ИЛ И-Н Е.
