Устройство для измерения вязкости жидкостей

Устройство для измерения вязкости жидкостей

Иллюстрации

Показать все

Реферат



Изобретение относится к исследованию вязкости различных жидкостей. Цель изобретения - повышение точности измерения. Устройство содержит емкость , ротор, чашку, крышку, шкалу, постоянный магнит чашки, постоянный магнит ротора, маховик, два электромагнита , тахометр, упор с амортизатором , двигатель, лунку, выполненную в днище ротора, стойку, пружину, держатель , постоянный магнит держателя и реверсивный редуктор. Двигатель соединен с реверсивным редуктором, к которому подсоединен электромагнит, установленный с возможностью взаимодействия с постоянными магнитами, укрепленными по краям обода ротора. Сущность изобретения заключается в предварительном разгоне в противоположные стороны ротора и маховика с последующим взаимно компенсирующим их совместным вращением. Предварительный разгон ротора в противоположном направлении позволяет накопить большой запас кинетической энергии, при этом ввиду торможения ротора до нуля не требуется визуального контроля количества оборотов и, таким образом, нет ограничения скорости вращения, обусловленного физиологическими возможностями человеческого глаза, что существенно повышает точность измерения. 3 ил. (Л

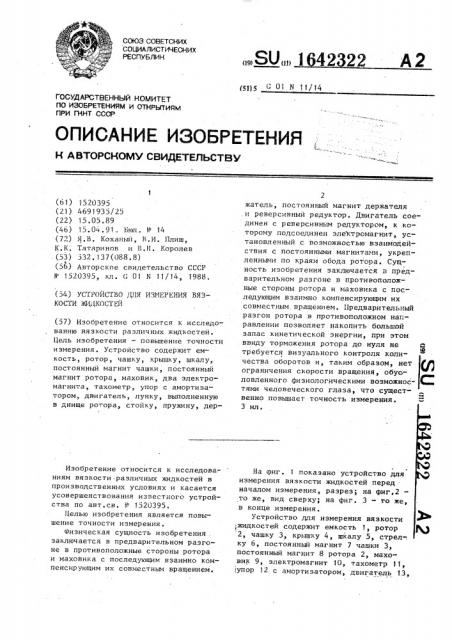

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 (1W (Ю (Я)5 4 01 М 11/14

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ по изОБРетениям и ОтнРытиям

ПРИ ГННТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, Н Д BTOPCHOMV СВИДЕТЕЛЬСТВУ

1 (61) 1520395 (21) 4691935/25 (22) 15.05.89 (46) 15.04.91, Вюл. Р 14 (72) Я.В. Коханый, В.И. Плиш, К.К . Татаринов и В.Н. Королев (53) 532.137(088.8) (56) Авторское свидетельство СССР

N 1520395, кл. (: Oi N 11/14, 1988. (54) УСТРОЙСТВО ДЦЯ ИЗМЕРЕНИЯ ВЯЗКОСТИ ЖИДКОСТЕЙ (57) Изобретение относится к исследованию вязкости различных жидкостей.

Цель изобретения — повышение точности измерения. Устройство содержит емкость, ротор, чашку, крышку, шкалу, постоянный магнит чашки, постоянный магнит ротора, маховик, два электромагнита, тахометр, упор с амортизатором, двигатель, лунку, выполненную в днище ротора, стойку, пружину, дерИзобретение относится к исследова.ниям вязкости. различных жидкостей в производственных условиях и касается усовершенствования известного устройства по авт,св. И - 1520395.

Целью изобретения является повышение точности измерения. физическая сущность изобретения . заключается в предварительном разгоне в противоположные стороны ротора и маховика с последующим взаимно компенсирующим их совместным вращением.

2 жатель, постоянный магнит держателя . и реверсивный редуктор. Двигатель соединен с реверсивным редуктором, к которому подсоединен электромагнит, установленный с возможностью взаимодействия с постоянными магнитами, укрепленными по краям обода ротора. Сущность изобретения заключается в предварительном разгоне в противоположные стороны ротора и маховика с последующим взаимно компенсирующим их совместным вращением. Предварительный разгон ротора в противоположном направлении позволяет накопить большой запас кинетической энергии, при этом ввиду торможения ротора до нуля не а

Ю требуется визуального контроля количества оборотов и, таким образам, нет ограничения скорости вращения, обусловленного физиологическими возможнос- M тями человеческого глаза, что существенно повьппает точность измерения.

3 ил.

На виг. 1 показано устройство для измерения вязкости жидкостеи перед началом измерения, разрез; на <риг,2— то же, вид сверху; на фиг. 3 — то же, в конце измерения.

Устройство для измерения вязкости

1жидкостей содержит емкость 1, ротор glQ

2, чашку 3, крьппку 4, шкалу 5, стрел-. ку 6, постоянный магнит 7 чашки 3, постоянный магнит 8 ротора 2, маховик 9, электромагнит 10, тахометр 11, упор 12 с амортизатором, двигатель 13, 3 1642322 4 лунку 14, выполненную в днище ротора

2 стойку 1э, пружину 16, держатель

17, постоянный магнит 18 держателя 17, реверсивный редуктор 19 и второй эле5 ктромагнит 20. Шкала S нанесена на крышку 4, а стрелка 6 выполнена на роторе 2, В емкость 1 с контролируемой жидкостью -помещен ротор 2, в центре которого укреплена с возможностью вращения подпружиненная с помощью пружины 16 конусообразная чашка 3, по краю обода которой укреплены постоянные магниты 7 с возможностью взаимодействия с укрепленными IIo краю обода ротора 2 постоянными магнитами Я,а в основании емкости 1 укреплен упор 12 с амортизатором. Устройство снабжено двигателем 13, установленным на стои- 20 ке 15, с укрепленным на его осн электромагнитом 10, который во включенном состоянии притягивает металличеc кий конусообразный маховик 9, причем к электромагниту 10 с помощью держа— телей 17 прикреплены постоянные маг—

HHTl>1 18 с возможностью взаимодействия с постоянными магнитами 7, укреплен-! ными по краю обода конусообразной чаш,ки 3, Устройство также снабжено сое-! диненным с двигателем 13 реверсивным

1 редуктором 19, к которому подсоединен второй электромагнит 20, установленный с возможностью взаимодействия с постоянными магнитами 8, укрепленны— ми по краю обода poòoðë 2. !!!кала 5 проградуирована в единицах вязкости.

Устройство для измерения вязкости жидкостей работает следующим образом.

Снимают крышку 4 с емкости и за- 40 ливают в нее контролируемую жидкость до определенного уровня, Ротор 2 с подпружиненной с помощью пружины 16 конусообразной чашкой 3 помещают в центре емкости 1 и устанавливают на место .крышку 4. За". ем, удерживая магнитныи конусообразный маховик 9 вплотную к электромагниту 10, включают его питание и питание второго электромагнита 20, 11еремещая электромагнит 10 по стойке 1э, достигают положения, при котором вступают во взаимодействие постоянные магниты 7, 18, а также постоянныи магнит 8 и второи электромагнит 20, после чего включают двигатель

13. С помощью упора 12 ротор 2 удерживается в центре емкости 1, Происходит процесс одновременного разгона маховика 9 и конусообразной чашки

3 в одну сторону и ротора 2 — в противоположную. При достижении маховиком 9 определенной скорости вращения (контроль по тахометру 11) через некоторое время той же скорости достигает конусообразная чашка 3, а через реверсивный релуктор 19 определенной скорости, но в обратном направлении достигает ротор 2, после чего питание электромагнита 10 и второго электромагнита 20 одновременно отключают, и маховик 9, расцепляясь с электромагнитом 10, входит в соприкосновение с чашкои 3, которая продолжает вращаться уже вместе с ротором 9 как единое целое. !!ри этом под влиянием веса маховика 9 происходит сжатие пружины 16, расцепление постоянных магнитов 7 и 18 и сцепление постоянных магнитов 7 и 8. Совместное вращение конусообразных маховика 9 и чашки 3 вызывает с помощью взаимодеиствующих постоянных магнитов 7 и 8 торможение ротора 2 до его полной остановки, а затем уже раскручивание в противоположную сторону в среде контролируемой жидкости JIQ момента уравнивания скорости вращения конусообразных маховика 9, чашки 3 и ротора 2, после чего происходит их совместное затухающее вращение, причем их вращение с помощью упора 12 с амортизатором и лунки 14 в днище ротора 2 осуществляется соосно с емкостью 1. Именно с момента начала раскручивания ротора 2 совместно с ма,— ховиком 9 и конусообразной чашкой 3 осуществляют визуальныи подсчет количества оборотов ротора 2 в среде контролируемой жидкости ° Определение величины вязкости происходит по специальным тарировочным кривым с учетом величины предварительного раскручивания ротора 2 в противоположном направлении и визуально снятых показании количества оборотов ротора 2.

Чем больше вязкость контролируемой жидкости, тем большее сопротивление она оказывает вращению ротора 2 и тем меньше угол, на который повернется ротор до своей полной остановки.

Шкала 5 может градуироваться по спиральной кривой в пределах нескольких оборотов. Предварительный разгон ротора 2 B противоположном направлении позволяет накопить значительно больший запас кинетической энергии, при этом ввиду торможения ротора 2 до нуля не требуется визуальный контроль

16ч2322

12 Р г1

ZO количества оборотов и, таким образом. нет ограничения скорости вращения, обусловленного физиологическими воз- ! можностями человеческого глаза, что, в конечном итоге, существенно повьппает точность измерения.

Формула и зо бр ет ения

Устроиство для измерения вязкости жидкостей по авт.св. N- 1520395, о т— л и ч а ю щ е е с s; тем, что, с 1r2лью повьш ения точности измерения, оно снабжено соединенньпч с эле.;троприводом реверсивньи редуктором, K которому подсоединен второй электромагнит., установлен.-1ь|й с возможностью взаиморе. < с тв ия с и ос то ян ньяи ма г нп т ами, укр еплекными по краю обода рстора.

1642322

V=Составитель С. Рыжих

Техред 31.Олийнык Корректор Л. Натай

Редактор А. Маковская

Заказ 1142

Тираж 390

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
