Способ усиления серебряного изображения на галогенсеребряной фототехнической пленке

Способ усиления серебряного изображения на галогенсеребряной фототехнической пленке

Иллюстрации

Показать все

Реферат



Изобретение относится к галогенсеребряной фотографии, в частности к способам усиления серебряного изображения на фототехнических пленках, что может найти применение при изготовлении фотошаблонов печатных плат Цель - увеличение визуальных оптических плотностей. Серебряное изображение отбеливают в растворе, содержащем , г/л: сернокислая медь (5-водная) 150-200; бромид калия 9-12; лимонная кислота 180-240, вода до 1 л. Затем чернят при 27-33°С в растворе, содержащем, г/л 37%-ный водный раствор формальдегида 70-100 мл, гидроксид натрия 35-50, вода до 1 л. Способ позволяет увеличить визуальную оптическую плотность изображения в 1,9 раза 1 табл

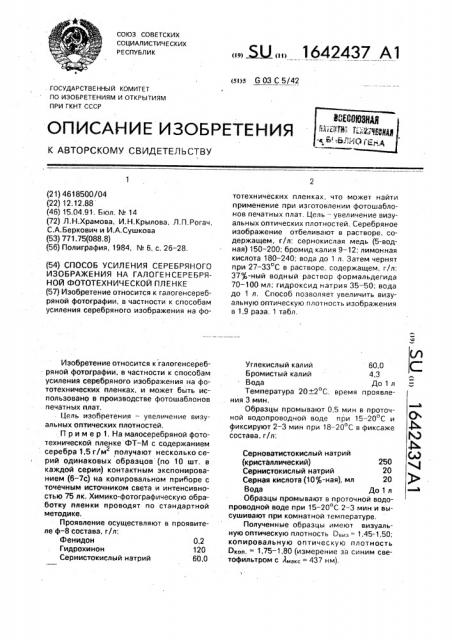

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4618500/04 (22) 12.12.88 (46) 15.04.91. Бюл. ¹ 14 (72) Л.Н.Храмова, И.Н.Крылова, Л,П.Рогач, С,А.Беркович и И.А,Сушкова (53) 771.75(088.8) (56) Полиграфия, 1984, ¹ 6, с. 26 — 28. (54) СПОСОБ УСИЛЕНИЯ СЕРЕБРЯНОГО

ИЗОБРАЖЕНИЯ НА ГАЛОГЕНСЕРЕБРЯНОЙ ФОТОТЕХНИЧЕСКОЙ ПЛЕНКЕ (57) Изобретение относится к галогенсеребряной фотографии, в частности к способам усиления серебряного изображения на фоИзобретение относится к галогенсеребряной фотографии, в частности к способам усиления серебряного изображения на фототехнических пленках, и может быть использовано в производстве фотошаблонов печатных плат.

Цель изобретения — увеличение визуальных оптических плотностей, Пример 1, На малосеребряной фототехнической пленке ФТ-М с содержанием серебра 1,5 г/м получают несколько серий одинаковых образцов (по 10 шт, в каждой серии) контактным экспонированием (6-7c} на копировальном приборе с точечным источником света и интенсивностью 75 лк. Химико-фотографическую обработку пленки проводят по стандартной методике.

Проявление осуществляют в проявителе ф-8 состава, г/л:

Фенидон 0,2

Гидрохинон 120

Сернистокислый натрий 60.0

„„5U„„1642437 А1 тотехнических пленках, что может найти применение при изготовлении фотошаблонов печатных плат. Цель — увеличение визуальных оптических плотностей. Серебряное изображение отбеливают в растворе, содержащем, г/л: сернокислая медь (5-водная) 150 — 200; бромид калия 9 — 12; лимонная кислота 180 — 240; вода до 1 л. Затем чернят при 27 — 33 С в растворе, содержащем, г/л:

37%-ный водный раствор формальдегида

70 — 100 мл; гидроксид натрия 35 — 50; вода до 1 л, Способ позволяет увеличить визуальную оптическую плотность изображения в 1,9 раза. 1 табл.

Углекислый калий 60,0

Бромистый калий 4,3

Вода До 1 л

Температура 20. 2 С, время проявления 3 мин.

Образцы промывают 0,5 мин в проточной водопроводной воде при 15-20 С и фиксируют 2 — 3 мин при 18 — 20 С в фиксаже состава,. Г/л:

Серноватистокислый натрий (кристаллический) 250

Сернистокислый натрий 20

Серная кислота (10%-ная), мл 20

Вода До 1 л

Образцы промывают в проточной водопроводной воде при 15-20 С 2 — 3 мин и высушивают при комнатной температуре.

Полученные образцы имеют визуальную оптическую плотность D tt» = 1,45 1,50; копировальную оптическую плотность

D

1642437

80 до1 л

Пример 3. Серию образцов, полученных по примеру 1, обрабатывают следующим.образом; отбеливают 0,5-1 мин при

18 — 20 С в растворе состава, г/л:

Сернокислая медь (5-водная) 150

Лимонная кислота 180

Бромистый калий 9

Вода До1л после чего образцы промывают в проточной водопроводной воде 1 мин при 1820 С и чернят .1,5 — 2 мин в растворе по примеру 2.

Пример 4, Серию образцов, полученных по примеру 1, обрабатывают 0,5-1 мин при 18-20 С в отбеливателе состава, г/л;

Сернокислая медь(5-водная) 180

Лимонная кислота 220

Бромистый калий 10

Вода До1л

Промытые в проточной воде образцы восстанавливают в растворе по примеру 2.

Пример 5. Серию образцов, пблученных по примеру 1, подвергают обработке в отбеливателе состава, г/л;

Сернокислая медь(5-водная), Лимонная кислота

Бромистый калий

Вода

200

240

До1л при режимах, указанных в примерах 2-4.

Чернение изображения осуществляют по примеру 2.

Пример 6. Серию образцов, полученных по примеру 1. обрабатывают 0.20,5 мин при 18-20 С в растворе отбеливэтеля (по известному способу) состава, r/л:

Сернокислая медь(5-водная) 50

Пример 2. Серию образцов, полученных по примеру 1, обрабатывают в соответствии с известным способом, т.е. отбеливают при18 — 20 С втечение 1,5 — 2,0мин в растворе состава, г/л:

Сернокислая медь (5-водная) 50

Хлористый натрий 50

Серная кислота (конц.), мл 20

Вода До 1 л и после промывки образцов в проточной водопроводной воде проводят чернение в течение 1 мин при 18-200С в растворе состава, г/л:

Хлорид олова (! 1) (2-водный) 50

Гидроксид натрия 50

Этилендиэмин (70 — ный водный раствор), мл

Вода

До 1л

Пример 7. Серию образцов, полученных по примеру 1, обрабатывают в отбели15 вающем растворе по примеру 6. Чернение проводят при 30» 3 С 5 мин в растворе состава, г/л:

° Гидроксид натрия 50

Формальдегид (37 /0-ный

20 водный раствор), мл 100

Вода До 1л

Пример 8, Серию образцов, полученных по примеру 1, отбеливают 0,2 — 0,5 мин

25 при 18 — 20 С в растворе состава, г/л:

Сернокислая медь (5-водная) 150

Лимонная кислота 180

Бромистый калий 9

Вода До1л

30 после чего образцы промывают в проточной водопроводной воде 1 мин при 15 — 20OC и чернят в течение 5 мин при 30.+3 С в растворе состава, г/л:

Гидроксид натрия 50

35 Формальдегид (377,-ный водный раствор) 100

Вода До1л

Пример 9. Серию образцов, получен40 ных по примеру 1, обрабатывают 0,2—

0,5 мин при 18 — 20 С в растворе отбеливателя состава, г/л:

Сернокислая медь (5-водная) 180

Лимонная кислота 220

45 Бромистый калий 10

Вода До1л после чего образцы промывают в проточной водопроводной воде и чернят по примеру 8.

Пример 10. Серию образцов, полученных по примеру 1, обрабатывают 0,2-0,5 мин при 18 — 20 С в растворе отбеливателя состава, г/л:

55 Сернокислая медь (5-.водная) 200

Лимонная кислота 240

Бромистый калий 12

Вода До1л промывают в проточной водопроводной soде и чернят по примеру 8, /

Хлористый натрий 50

Серная кислота (конц.), мл 20

Вода До 1 л, и после промывки в проточной водопровод5 ной воде (1 мин) восстанавливают при Т =

=30":3 С в течение 5 мин в растворе состава, г/л: Гидроксид натрия 35

Формальдегид (377,-ный

10 водный раствор)

Вода

1642437

150 — 200

9 — 12

180 — 240

До1л и в растворе чернения в качестве восстановителя галогенида серебра используют формальдегид при следующем соотношении ингредиентов, r/ë:

Фо рмал ьде гид (37 g,-ный водный раствор) 70 — 100 мл

Гидроксид натрия 35-50

Вода До1л

Оптическая плотность

Пример до силения после силения

Ови

Окоп

2,50

2,55

2,45

2,55

2,70

2,80

3,05

3,10

3,10

3,15

3,10

3,10.

2,85

3,10

Окоп

Овиэ

3

6.

8

11

12

13

14

1,45

1,45

1,45

1,45

1.45

1,45

1.45

1,45

1,45

1,45

1,45

1,45

1,45

1,50

1,75

1,75

1,75

1,75

1,75

1,75

1,75

1,75

1,75

1,75

1,75

1,75

1,75

1,80

1,90

1,90

1,85

1,90

2,20

2,25

2,70

2,75

2,75

2,75

2,70

2,75

2,50

2,80

Составитель А. Круглов

Техред M.Ìîðãåíòàë Корректор Н, Ревская

Редактор А. Огар

Заказ 1147 Тираж 296 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород. ул,Гагарина, 101

Пример 11. Отбеливание изображения осуществляют по примеру 8, а чернение— по примеру 6.

Пример 12. Отбеливание иэображения осуществляют по примеру 9, а чернение — 5 по примеру 6.

Пример 13. Отбеливание изображения проводят по примеру 10, а чернение— по примеру 6.

Пример 14. Серию образцов, получен- 10 ных по примеру 1, обрабатывают 0,5 — 1 мин при 18 — 20 С в отбеливателе состава, г/л;

Сернокислая медь 5-водная 180

Лимонная кислота 220

Бромистый калий 10 15

Вода До1л после чего образцы промывают 1 мин в и роточной водопроводной воде и чернят по примеру 8.

R р и м е р 15. На фототехнической 20 пленке ФТ вЂ” 41П с содержанием серебра

4 г/м получают изображение контактным копированием, подбирая экспозицию таким образом, чтобы получить Овиз = 1,45—

1,50. 25

После стандартной химико-фотографической обработки в соответствии с ТУ на пленку изображение было усилено по методике примера 11 эа исключением времени промывки между операциями отбеливания 30 и усиления. Время промывки для данного примера 3 мин.

Оптические плотности образцов по примерам осуществления способа приведены в таблице.

Формула изобретения

Способ усиления серебряного иэображения на галогенсеребряной фототехнической пленке, включающий отбеливание в растворе, содержащем сернокислую медь, галогенид щелочного металла, регулятор рН и воду. и чернение в растворе, содержащем восстановитель галогенида серебра, гидроксид натрия и воду, отличающийся тем, что, с целью увеличения визуальных оптических плотностей, в растворе отбеливания в качестве галогенида щелочного металла используют бромид калия, а регулятора рН-лимонную кислоту при следующем соотношении ингредиентов, г/л:

Сернокислоная медь (5-водная)

Бромид калия

Лимонная кислота

Вода
