Реферат



союз советсних

РЕСПУБЛИК

А1 (щу А Ol G 33/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ!

I ! ((! ((I

1 (( =-23

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АSTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4476559/13 (22) 20.06.88 (46) 23.04.91. Бюл, N - 15 (71) Институт физиологии растений им. К.А.Тимирязева и Колхоз "Ленин.лик Теэ" Пайдеского районного агропромышленного объединения (72 ) В,Е, Семененко, М.Э.Лойде, Л.О.Иойде и З.М.Рамазанов (53) 663, 78 (088. 8) (56) Авторское свидетельство СССР

1(- 856180, кл, А 01 G,31/02, 1981 °

Г

I

I !

I Г (I I

I I ! ( (! ! I

1 ! (Ф

I (I 1 ! I (! ( ((I

I

i !

„„SU„„1642965

2 (54 ) УСТАНОВКА ДЛЯ КУЛЬТИВИРОВАНИЯ

МИ КР О ВОДОР О СЛЕЙ (57) Изобретение относится к биотехнологии, а именно к установкам для культивирования микроводорослей. Цель изобретения - повышение производительности установки за счет более полного удаления кислорода из суспензии и увеличение времени непрерывной работы. Установка содержит трубчатые светопрозрачные реакторы 1 с системой рециркуляции среды, а также уст1642965

45 ройство для удаления кислорода и одновременной терморегуляции средь, состоящее из корпуса 7 с патрубками

8 и 9 дпя подвода суспенэии и отвода кислорода соответственно, патрубком

11 для подвода барботирующего газа и патрубком 12 дпя отвода дегазированной суспензии, соединенным с десорбером 3. Внутри корпуса 7 расположен вертикальный ппастинчатый теплообменник 13. Использование указанного. Устройства для удаления кислорода и одновременной терморегуляции среды в

Изобретение относится к биотехнологии и может быть использовано для интенсивного культивирования фотосинтезирующих микроводорослей, Целью изобретения является повышение производительности установки за счет более полного удаления кисло-, рода иэ суспензии и увеличения времени не пр ерывной р аб оты.

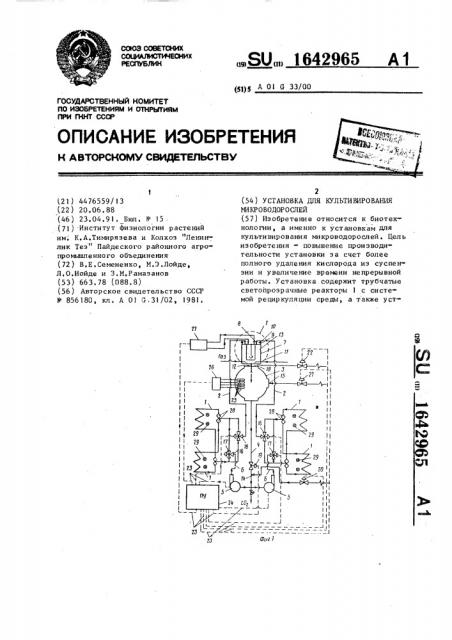

На фиг. 1 изображена схема установки для культивирования микроводорослей; на фиг. 2 — узел I на фиг. l, продольный ра.эрез.

Установка содержит трубчатые светопрозрачные реакторы 1, сообщенные с системой рециркуляции среды, включающей отводящий трубопровод 2, десорбер 3 кислорода, циркуляционный трубопровод 4, побудитель 5 расхода суспензии и подводящий трубопровод 6.

Установка снабжена устройством для удаления кислорода и одновременной терморегуляции среды, состоящим из вертикального корпуса 7 с патрубкаьм

8 для подвода суспензии, размещеннымими в его верхней части и соединенными с отводящими трубопроводами 2, пат1 рубком 9 для отвода кислорода с клапаном 10, патрубком 11 для подвода барбатирующего газа, размещенным в нижней части корпуса 7, и патрубком

I2 дпя отвода дегазированной суспенэии, соединенным с десорбером 3. Внут-50 ри корпуса 7 устройства расположенвертикальный пластинчатый теплообменник 13. На циркуляционном трубопроводе 4 перед побудителем 5 расхода суспенэии установлен патрубок 14 для под- 5 вода свежей питательной среды. Десорбер 3 снабжен патрубком 15 для периодического отвода суспензии. Отводящий сочетании с десорбером 3 и в составе системы рециркуляции среды позволяет оптимизировать условия культивирования микроводорослей за счет постоянного удаления кислорода при одновременном термостатировании суспензии и добавлении свежих порций питательной среды в циркуляционный трубопровод

4 через патрубок 14, Органиэация такого режима культивирования приводит к увеличению производительности и . времени непрерывной работы установ.ки. 2 ил, 2 и подводящий 6 трубопроводы снабжены управляемыми трехходовыми реверсирующими вентилями 16 и 17 соответственно. Циркуляционный трубопровод 4, патрубок 14 для подвода свежей питательной среды, патрубок 15 для периодического отвода суспензии и патрубок 18 снабжены управляемыми запорными вентилями 19, 20, 21 и 22 соответственно, при этом все укаэанные вентили 19, 20, 21 и 22 соединены каналами связи 23 с пультом управления уст ановки 24. В де сорбер е 3 уст ановлены датчики 25, подключенные к блоку 26 обработки поступающей от них информации, сообщенному с пультом управления

24. Вертикальный пластинчатый теплообменник 13 сообщен с терморегулирующим агрегатом 27. Реакторы 1 снабжены пыжеуловителями 28 и источниками освещения 29 °

Установка работает следующим образом, Заполнение установки питательным раствором проводят через патрубок 14.

При этом трехходовые вентили 16 и 17 находятся в положениях, обеспечивающих з аполнение питательным раствором всей системы рециркуляции среды до уровня, регистрируемого одним иэ датчиков 25, При поступпении сигнала от этого датчика на блок 26 обработки информации последний передает информацию на пульт управления 24, который дает команду на ввод инокулята через патрубок 18 и дальнейшее переключение вентилей 16 и 17 на режим рециркуляции среды > который обеспечивается включением побудителя 5 расхода суспензии. В зависимости от вида культуры по заданной программе с пуль»
