Способ сгущения суспензий

Способ сгущения суспензий

Иллюстрации

Показать все

Реферат



Изобретение относится к способам сгущения суспензий продуктов обогащения, может быть использовано в горно-металлургической промышленности и позволяет увеличить скорость сгущения. Для осуществления способа в суспензии последовательно вводят полиакриламид и полиэтиленимин, модифицированный бромистым цетином, взятые в массовом соотношении 1 (0,65-1,3) соответственно, отстаивают и отделяют образующийся осадок. Способ позволяет увеличить скорость сгущения суспензий с 0,17 см /с по известному способу до 0,3 см/с 1 табл

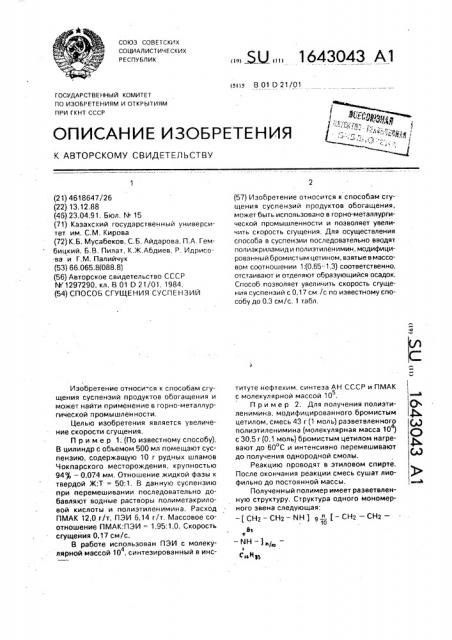

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5Н5 В 01 D 21/01

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4618647/26 (22) 13,12.88 (46) 23.04,91, Бюл, Ф 15 (71) Казахский государственный университет им. С.M. Кирова (72) К.Б. Мусабеков, С.Б. Айдарова, П.А. Гембицкий, Б.В. Пилат, К.Ж.Абдиев, P. Идрисова и Г.M. Палийчук (53) 66,065.8(088.8) (56) Авторское свидетельство СССР

N" 1297290, кл. В 01 0 21/01, 1984. (54) СПОСОБ СГУЩЕНИЯ СУСПЕНЗИЙ

Изобретение относи-ся к способам сгущения суспензий продуктов обогащения и может найти применение s горно-металлургической промышленности.

Целью изобретения является увеличение скорости сгущения.

Пример 1. (По известному способу).

В цилиндр с объемом 500 мл помещают суспензию, содержащую 10 г рудных шламов

Чокпарского месторождения, крупностью

94 — 0,074 мм. Отношение жидкой фазы к твердой Ж:Т = 50:1. В данную суспензию при перемешивании последовательно добавляют водные растворы полиметакриловой кислоты и полиэтиленимина. Расход

ПМАК 12,0 r/T, ПЭИ 6,14 r/T. Массовое соотношение ПМАК:ПЭИ = 1,95:1,0. Скорость сгущения 0,17 см/с.

В работе использован ПЭИ с молекулярной массой 10, синтезированный в инс4

„Г,5U 1643043 А1 (57) Изобретение относится к способам сгущения суспензий продуктов обогащения, может быть использовано в горно-металлургической промышленности и позволяет увеличить скорость сгущения. Для осуществления способа в суспензии последовательно вводят полиакриламид и полиэтиленимин, модифицированный бромистым цетином, взятые в массовом ссютношении 1:(0,65-1,3) ссютветственно, отстаивают и отделяют образующийся осадок.

Способ позволяет увеличить скорость сгущения суспензий с 0,17 см /с по известному способу до 0,3 см/с. 1 табл. титуте нефтехим. синтеза АН СССР и ПМАК с молекулярной массой 10, 5

Пример 2. Для получения полиэтиленимина, модифицированного бромистым цетилом, смесь 43 г (1 моль) разветвленного полиэтиленимина (молекулярная масса 10 )

4 с 30,5 г (0,1 моль) бромистым цетилом нагревают до 60 С и интенсивно перемешивают до получения однородной смолы.

Реакцию проводят в этиловом спирте, После окончания реакции смесь сушат лиофильно до постоянной массы.

Полученный полимер имеет разветвленную структуру. Структура одного мономерного звена следующая: — (СНг — СНг — NH ) 9 " (— СНг — СНг—

1о

Ьч

+ — мн -)„/„I << N

1643043

Формула изобретения

Составитель А. Скороход

Редактор Г. Гербер Техред М,Моргентал Корректор М, Пожо

Заказ 1194 Тираж 455 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Молекулярную массу полимера рассчитывают по формуле ММ = Р э (0,1. 348+

+ 0,9 43), где Pnw — степень полимеризации ПЭИ; 348 — молярная масса звена 8

f- CH2 — СН -NH — ); 43 — молярчая

<еН» масса звена (— СНр — СН вЂ” МН -).

Молекулярная масса синтезированного полимера составляет 1,7 .10, В цилиндр с обьемом 500 мл помещают суспензию, содержащую 10 г рудных шламов крупностью 94 — 0,074 мм. Отношение жидкой фазы ктвердой Ж:Т =50:1. В данную суспензию при перемешивании последовательно с интервалом 1 мин добавляют водные растворы ПАА и модифицированного

ПЭИ, взятые в различных массовых соотношениях, Данные по влиянию массового соотношения флокулянтов на скорость сгущения суспензий представлены в таблице.

Из данных примеров 1 и 2 и таблицы следует, что предлагаемый способ позволяет увеличить скорость сгущения суспензий в 1,3-1,8 раза при условии соблюдения

5 предлагаемого соотношения флокулянтов, необходимого для образования полимерного комплекса.

Способ сгущения суспензий, включающий введение флокулянтов анионного и катионного типов с последующим отделением осадка отстаиванием,отличающийся

15 тем, что, с целью увеличения скорости сгущения, в качестве анионного флокулянта используют полиакриламид, а в качестве катионного — полиэтиленимин, модифицированный бромистым цетилом, причем фло20 кулянты вводят при массовом соотношении

1;(0,65 — 1,30).
