Способ распыления жидкости и устройство для его осуществления

Способ распыления жидкости и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к распылительной технике и может быть использовано для тонкого диспергирования технологических жидкостей, суспензий, эмульсий, жидкого топлива. Цель - расширение диапазона регулирования подачи жидкости и повышение равномерности заполнения факела. Для этого в способе распыления жидкости путем подачи жидкости воздуха и воздействия центробежных сил с образованием быстрокрутящегося слоя жидкости производят торможение последнего с образованием тумана в центре факела В устройстве для распыления жидкости штуцер ввода воздуха сообщен с полостью корпуса Кроме того, устройство снабжено средством торможения быстрокрутящегося слоя жидкости, выполненным в виде закрепленного на корпусе параллельно его оси стержня с обращенными к внутренней боковой поверхности корпуса ножами 2 с п ф-лы, 1 ил. (Л

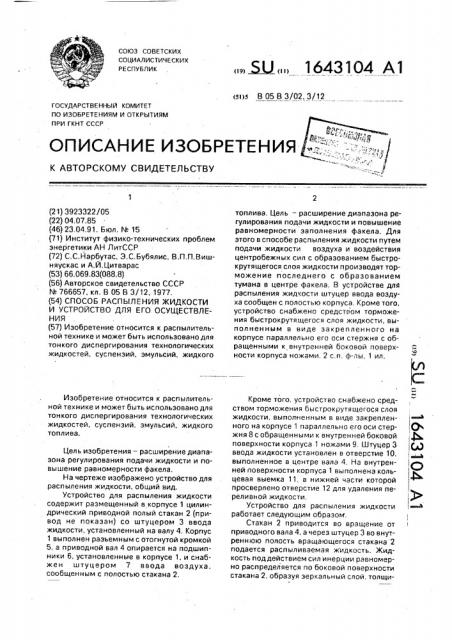

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 05 В 3/02, 3/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ! о ,ф Ы

1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3923322/05 (22) 04,07.85 (46) 23,04.91. Бюл, N. 15 (71) Институт физико-технических проблем энергетики АН ЛитССР (72) С.С.Нарбутас, Э.С,Бубялис, В.П.П.Вишняускас и А.Й.Цитварас (53) 66.069.83(088.8) (56) Авторское свидетельство СССР

М 766657, кл, В 05 В 3/12, 1977. (54) СПОСОБ РАСПЫЛЕНИЯ ЖИДКОСТИ

И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к распылительной технике и может быть использовано для тонкого диспергирования технологических жидкостей, суспензий, эмульсий, жидкого

Изобретение относится к распылительной технике и может быть использовано для тонкого диспергирования технологических жидкостей, суспензий, эмульсий, жидкого топлива.

Цель изобретения — расширение диапазона регулирования подачи жидкости и повышение равномерности факела.

На чертеже изображено устройство для распыления жидкости, общий вид.

Устройство для распыления жидкости содержит размещенный в корпусе 1 цилиндрический приводной полый стакан 2 (привод не показан) со штуцером 3 ввода жидкости, установленный на валу 4. Корпус

1 выполнен разъемным с отогнутой кромкой

5, а приводной вал 4 опирается на подшипники 6, установленные в корпусе 1. и снабжен штуцером 7 ввода воздуха, сообщенным с полостью стакана 2.

„„ЯЦ „„1б43104 А1 топлива. Цель — расширение диапазона регулирования подачи жидкости и повышение равномерности заполнения факела. Для этого в способе распыления жидкости путем подачи жидкости воздуха и воздействия центробежных сил с образованием быстрокрутящегося слоя жидкости производят торможение последнего с образованием тумана в центре факела. В устройстве для распыления жидкости штуцер ввода воздуха сообщен с полостью корпуса. Кроме того, устройство снабжено средством торможения быстрокрутящегося слоя жидкости, выполненным в виде закрепленного на корпусе параллельно era оси стержня с обращенными к внутренней боковой поверхности корпуса ножами. 2 с.п. ф-лы, 1 ил.

Кроме того, устройство снабжено средством торможения быстрокрутящегося слоя жидкости, выполненным в виде закрепленного на корпусе 1 параллельно его оси стержня 8 с обращенными к внутренней боковой поверхности корпуса 1 ножами 9. Штуцер 3 ввода жидкости установлен в отверстие 10, выполненное в центре вала 4. На внутренней поверхности корпуса 1 выполнена кольцевая выемка 11, в нижней части которой просверлено отверстие 12 для удаления переливной жидкости.

Устройство для распыления жидкости работает следующим образом.

Стакан 2 приводится во вращение от приводного вала 4, а через штуцер 3 во внутреннюю полость вращающегося стакана 2 подается распыливаемая жидкость. Жидкость поддействием сил инерции равномерно распределяется по боковой поверхности стакана 2, образуя зеркальный слой, толщи1643104

Жнднасть

Составитель А.Чал-Борю

Редактор С.Патрушева Техред M.Ìîðãåíòàë Корректор И,Муска

Заказ 1196 Тираж 414 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 на которого посредством кромки 5 поддерживается постоянной. При вращении стакана 2 ножи 9 неподвижного стержня 8 скользят по наружной поверхности крутящегося в стакане слоя жидкости, вследствие чего происходит ее торможение и распыление. При этом производят отклонение верхней части быстрокрутящегося слоя жидкости с возможностью раздробления струи и направления силами инерции образовавшейся мелкодисперсной среды в центр стакана 2 под острым углом к направлению поступающего воздуха.

Избыток жидкости, попадая на скос кромки 5, уносится во внутреннюю полость корпуса 1 и собирается в кольцевой выемке

11, откуда через отверстие 12 удаляется в сборник (не показан).

Формула изобретения

1, Способ распыления жидкости путем подачи жидкости и воздуха и воздействия центробежных сил с образованием быстрокрутящегося слоя жидкости, о т л и ч а юшийся тем, что, с целью расширения диапазона регулирования подачи жидкости и повышения равномерности заполнения

5 факела, производят торможение быстрокрутящегося слоя жидкости с образованием тумана в центре факела.

2. Устройство для распыления жидко10 сти, содержащее цилиндрический приводной полый стакан со штуцером ввода жидкости и штуцер ввода воздуха, о т л и— ч а ю щ е е с я тем, что. с целью расширения диапазона регулирования подачи жидкости

15 и повышения равномерности заполнения, штуцер ввода воздуха сообщен с полостью корпуса, при этом устройство снабжено средством торможения быстрокрутящегося слоя жидкости, выполненным в виде закреп20 ленного на корпусе параллельно его ocu стержня с обращенными к внутренней боковой поверхности корпуса ножами,
