Устройство для очистки моющего раствора

Устройство для очистки моющего раствора

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке изделий , а именно к устройствам для очистки моющих растворов, и позволяет снизить энергозатраты и повысить надежность в работе . Загрязненный моющий раствор из ванны поступает самотеком черезоткрытый электромагнитный клапан в аэратор, при этом воздух из аэратора стравливается через другой электромагнитный клапан. После заполнения аэратора моющим раствором оба клапана закрываются и открывается третий электромагнитный клапан, установленный в воздушной магистрали, по которой от источника сжатого воздуха в аэратор поступает сжатый воздух, который распыляется и происходит насыщение раствора воздухом. При достижении определенного давления в аэраторе открывается клапан, установленный между аэратором и ванной, и раствор из аэратора вытесняется в ванну, где происходит флотационная очистка моющего раствора . На аэраторе установлены реле уровня и реле давления, которые обеспечивают автоматическое управление электромагнитными клапанами. Устройство обеспечивает циклическую работу. 1 з.п, ф-лы, 1 ил.

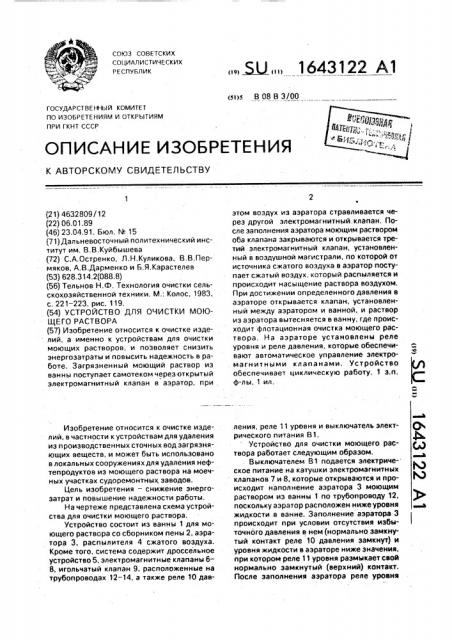

союз сОВетских

СОЦИАЛИСТИЧЕСКИX

РЕСПУБЛИК (51)5 В 08 В 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4632809/12 (22) 06.01.89 (46) 23.04.91. Бюл. М 15 (71) Дальневосточный политехнический институт им. В.В.Куйбышева (72) С.А.Остренко, Л.Н.Куликова, В,B,Пермяковв, А.В.Дармен ко и Б.Я. Карастелев (53) 628.314.2(088.8) (56) Тельнов Н.Ф, Технология очистки сельскохозяйственной техники, М.: Колос, 1983, с, 221 — 223, рис. 119. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ MOIOЩЕГО РАСТВОРА (57) Изобретение относится к очистке изделий, а именно к устройствам для очистки моющих растворов, и позволяет снизить энергозатраты и повысить надежность в работе. Загрязненный моющий раствор из ва н н ы поступает самотеком через открытый электромагнитный клапан в аэратор. при

Изобретение относится к очистке изделий, в частности к устройствам для удаления иэ производственных сточных вод загрязняющих веществ, и может быть использовано в локальных сооружениях для удаления нефтепродуктов из моющего раствора на моечных участках судоремонтных заводов.

Цель изобретения — снижение энергозатрат и повышение надежности работы.

На чертеже представлена схема устройства для очистки моющего раствора.

Устройство состоит из ванны 1 для моющего раствора со сборником пены 2, аэратора 3, распылителя 4 сжатого воздуха.

Кроме того. система содержит дроссельное устройство 5, электромагнитные клапаны 6—

8, игольчатый клапан 9. расположенные на трубопроводах 12 — 14. а также реле 10 дав„„ 4 „„1643122 А1 этом воздух из азратора стравливается через другой электромагнитный. клапан, После заполнения аэратора моющим раствором оба клапана закрываются и открывается третий электромагнитный клапан, установленный в воздушной магистрали, по которой от источника сжатого воздуха в аэратор поступает сжатый воздух, который распыляется и происходит насыщение раствора воздухом.

При достижении определенного давления s аэраторе открывается клапан, установленный между аэратором и ванной, и раствор из аэратора вытесняется в ванну, где происходит флотационная очистка моющего раствора. На аэраторе установлены реле уровня и реле давления, которые обеспечивают автоматическое управление электромагнитными клапанами. Устройство обеспечивает циклическую работу. 1 з.п, ф-лы, 1 ил. ления, реле 11 уровня и выключатель электрического питания В1, Устройство для очистки моющего раствора работает следующим образом.

Выключателем В1 подается электрическое питание на катушки электромагнитных клапанов 7 и 8, которые открываются и происходит наполнение аэратора 3 моющим раствором из ванны 1 по трубопроводу 12, поскольку аэратор расположен ниже уровня жидкости в ванне. Заполнение аэратора 3 происходит при условии отсутствия избыточного давления в нем (нормально замкнутый контакт реле 10 давления замкнут) и уровня жидкости в аэраторе ниже значения, при котором реле 11 уровня размыкает свой нормально замкнутый (верхний) контакт.

После заполнения аэратора реле уровня

1643122 размыкает свой нормально замкнутый контакт, обесточивая при этом электромагнитные клапаны 7 и 8, которые закрываются.

Подача моющего раствора в аэратор и сообщение его с атмосферой прекращается. Од- . новременно происходит замыкание нормально разомкнутых контактов реле 11 уровня и открывается электромагнитный клапан 6 подачи сжатого воздуха (например, из заводской магистрали) через распылитель 4, расположенный внутри аэратора.

Для регулирования расхода воздуха в аэхраторе установлен игольчатый клапан 9.

Происходит аэрация (насыщение воздухом) моющего раствора. Повышение давления в аэраторе приводит к размыканию нормально замкнутого контакта реле 10 давления.

При этом размыкается цепь питания электр@магнитного клапана 8. При достижении в аэраторе заданного давления (минимального давления сжатого воздуха в заводской сеги с учетом его колебаний) замыкается нормально разомкнутый контакт реле 10 давления, выдавая питание на электромагнитный клапан 7, который открывается и аэрированный раствор под действием иэбыт4чного давления по трубопроводу 12 через дроссельное. устройство 5 поступает в ванну 1, где за счет снижения давления происходит выделение растворенного воздуха в виде пузырьков, которые вплывают на поверхность раствора вместе с прилипшими к ним нерастворенными частицами загрязняющих веществ (в основном нефтепродуктов), Осуществляется флотационная очистки моющего раствора. Снижение уровня в аэраторе 3 вызывает размыкание нормально разомкнутого контакта реле 11 уровня, что приводит к закрытию клапана 6.

Подача сжатого воздуха в аэратор прекращается, замыкается нормально замкнутый контакт реле 11 уровня, что обеспечивает блокировку нормально разомкнутого контакта реле 10 давления. При снижении давления в аэраторе 3 в результате вытеснения жидкости в объем ванны 1 размыкается нормально разомкнутый контакт реле 10 давления. Дальнейшее понижение давления вызывает замыкание нормально замкнутого контакта реле давления, что приводит к открытию электромагнитного клапана 8, и цикл регенерации повторяется. Очистка моющего раствора осуществляется периодически, по мере его загрязнения.

Использование устройства при регенерации моющих растворов позволяет увеличить сроки их использования (в 3-4 раза), снижение содержания нефтепродуктов в з

10,тих растворах позволяет повысить качестве очистки деталей и уменьшить количестве промывных вод; а осуществление замкнутого цикла использования этих вод позволяет практически полностью прекратить их сброс. Кроме того использование предлагаемого изобретения позволяет снизить ущерб от сброса нефтепродуктов и детергентов с моющими растворами и промывными водами и уменьшить (в 3-4 раза) количество пресной воды. Одновременно повышается надежность работы и снижаются энергоэатраты, так как отсутствуют специальные насосы для перекачки.

Формула изобретения

1. Устройство для очистки моющего раствора, содержащее ванну для моющего раствора со сборником пены, аэратор, соединенный трубопроводом с ванной, воздушную магистраль, о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат и повышения надежности работы, оно снабжено тремя электромагнитными клапанами, ром и ванной, другой — в воздушной магистрали. а третий — на аэраторе для соединения

его с атмосферой. причем воздушная магистраль подсоединена одним концом к аэратору, а другим — к источнику сжатого овэдуха, при этом реле уровня и реле давле40 ния установлены на ээраторе для управления электромагнитными клапанами. в зависимости от уровня моющего раствора и давления в.аэраторе.

2. Устройство no n. 1, о т л и ч а ю щ е ес я тем, что аэратор установлен ниже ванны для моющего:раствора.

50 реле уровня и реле давления, источником

35 сжатого воздуха, при этом один из клапанов установлен в трубопроводе между аэрато1643122

45 размыкает свой нормально замкнутый контакт, обесточивая при этом электромагнитные клапаны 7 и 8. которые закрываются.

Подача моющего раствора в аэратор и сообщение его с атмосферой прекращается. Одновременно происходит замыкание нормально разомкнутых контактов реле 11 уровня и открывается электромагнитный клапан 6 подачи сжатого воздуха (например, из заводской магистрали) через распылитель 4, расположенный внутри аэратора.

Для регулирования расхода воздуха в аэраторе установлен игольчатый клапан 9, Происходит аэрация (насыщение воздухом) моющего раствора. Повышение давления в аэраторе приводит к размыканию нормально замкнутого контакта реле 10 давления.

При этом размыкается цепь питания электромагнитного клапана 8, При достижении в аэраторе заданного давления (минимального давления сжатого воздуха в заводской сети с учетом его колебаний) замыкается нормально разомкнутый контакт реле 10 давления, выдавая питание на электромагнитный клапан 7, который открывается и аэрированный раствор под действием избыточного давления по трубопроводу 12 через дроссельное устройство 5 поступает в ванну 1, где эа счет снижения давления происходит выделение растворенного воздуха в виде пузырьков, которые всплывают на поверхность раствора вместе с прилипшими к ним нерастворенными частицами загрязняющих веществ (в основном нефтепродуктов). Осуществляется флотационная очистки моющего раствора. Снижение уровня в аэраторе 3 вызывает размыкание нормально разомкнутого контакта реле 11 уровня, что приводит к закрытию клапана 6.

Подача сжатого воздуха в аэратор прекращается, замыкается нормально замкнутый контакт реле 11 уровня, что обеспечивает блокировку нормально разомкнутого контакта реле 10 давления. При снижении давления в аэраторе 3 в результате вытеснения жидкости в объем ванны 1 размыкается нормально разомкнутый контакт реле 10 давления. Дальнейшее понижение давления вызывает замыкание нормально замкнутого

25 контакта реле давления, что приводит к открытию электромагнитного клапана 8, и цикл регенерации повторяется. Очистка моющего раствора осуществляется периодически, по мере его загрязнения.

Использование устройства при регенерации моющих растворов позволяет увеличить сроки их использования (в 3-4 раза), снижение содержания нефтепродуктов в этих растворах позволяет повысить качество очистки деталей и уменьшить количество промывных вод, а осуществление замкнутого цикла использования этих вод позволяет практически полностью прекратить их сброс. Кроме того, использование предлагаемого изобретения позволяет снизить ущерб от сброса нефтепродуктов и детергентов с моющими растворами и промывными водами и уменьшить (в 3 — 4 раза) количество пресной воды, Одновременно повышается надежность работы и снижаются энергозатраты, так как отсутствуют специальные насосы для перекачки.

Формула изобретения

1. Устройство для очистки моющего раствора, содержащее ванну для моющего раствора со сборником пены, аэратор, соединенный трубопроводом с ванной, воздушную магистраль, о т л и ч а ю щ е е с я тем, что. с целью снижения энергозатрат и повышения надежности работы, оно снабжено тремя электромагнитными клапанами, реле уровня и реле давления, источником сжатого воздуха, при этом один из клапанов установлен в трубопроводе между аэратором и ванной. другой — в воЗдушной магистрали, а третий — на аэраторе для соединения

его с атмосферой, причем воздушная магистраль подсоединена одним концом к аэратору, а другим — к источнику сжатого воздуха, при этом реле уровня и реле давления установлены на аэраторе для управления электромагнитными клапанами, в зависимости от уровня моющего раствора и давления в аэраторе, 2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что аэратор установлен ниже ванны для моющего раствора.

1643122

Составитель Г. Кудров

Редактор С. Патрушева Техред М.Моргентал Корректор М, Пожо

Заказ 1197 Тираж 371 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
