Устройство для изготовления изделий из картона

Устройство для изготовления изделий из картона

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению картонной тары и ее элементов, устройство можно использовать при изготовлении картонных амортизаторов для упаковки холодильников. Цель изобретения - повышение качества изделий и упрощение конструкции. Установка содержит станину 1, механизмы биговки 2,транспортирующие валики 3, консольную формообразующую плиту 4, механизм ,предварительной гибки, состоящий из угловых формирующих рычагов с подпружиненными планками 6. Рычаги 6 приводятся в действие через шестерни цилиндрами. Механизм окончательной гибки состоит из тянущих роли- . ков 10 и изогнутой пластины 11. Скрепляющий механизм 12 приводится в действие двигателем 13. 5 ил.

СОЮЗ СОВЕТСКИХ

COUI

РЕСГ)УБ ЛИК

09) (И) А1 (51)5 В 31 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (21) 4639099/12

: (22) 18.01 89 (46) 23.04.91. Бюл. ¹ 15 (72) Н.А.Лухтин и В.А.Майор (53) 676.84.052.2(088.8) (56) Анторское свидетельство СССР № 187511, кл. В 31 В 3/00, 1965. (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ИЗДЕЛИЙ ИЗ КАРТОНА (57) Изобретение относится к изготовлению картонной тары и ее элементов, устройство можно использовать при изготовлении картонных амортизаторов для упаковки холодильников. Цель

2 изобретения — повышение качества йз делий и упрощение конструкции. Установка содержит станину 1, механизмы биговки 2, транспортирующие валики 3,; консольную формообразующую плиту 4, ме- ханизм предварительной гибки, состоящий из угловых формирующих рычагов с подпружиненными планками 6. Рычаги

6 приводятся в действие через шестерни цилиндрами. Механизм окончательной гибки состоит из тянущих роли ков 10 и изогнутой пластины 11. Скрепляющий механизм 12 приводится в действие двигателем 13. 5 ил.

Формула и з обретения

3 16431

Изобретение относится к изготовлению картонной тары и ее элементов и может быть использовано для изго" товления картонных амортизаторов для упаковки холодильников.

Цель изобретения - повышение качества изделий и упрощение конструкции.

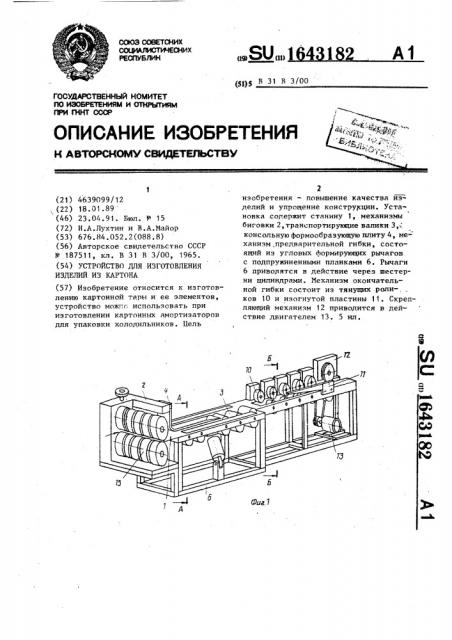

На фиг.l изображено устройство, общий вид; на фиг.2 — разрез А-А на фиг.l; на фиг.3 — заготовка после предварительной гибки; на фиг.4разрез Б-Б на фиг.l; на фиг.5 — готовое изделие.

Устройство для изготовления изделий из картона, преимущественно амортизирующих прокладок для тары, содержит станину 1, на которой эа» креплены механизм 2 биговки, транспортирующие валики 3, формообразующая плита 4, механизм предварительной гибки, состоящий из угловых формирующих рычагов 5, на свободных концах которых закреплены подпружиненные 25 планки 6 для контактирования с заготовкой. Рычаги 5 приводятся в действие через шестерню 7 и 8 цилиндрами

9. Механизм окончательной гибки состоит из тянущих роликов 10 H иэогну 30 той пластины 11. Скрепляющий механизм

12 установлен на станине за тянущими роликами 10. Привод роликов 10, вали-. ков 3 и механизма 12 скрепления осуществляется от двигателя 13. Заготовки 14 подаются между вращающимися валиками 15 механизма 2 биговки. Формообразующая плита 4 имеет наклонные поверхности для загиба сторон заготовки под острым углом.

Устройство работает следующим образом.

Заготовки 14 подаются между валиками 15 механизма 2 биговки. Пройдя через валики 15, заготовка доходит 45 до упоров.и останавливается под формообразующей плитой 4, срабатывает- " фотодатчик, включающий цилиндры 9, 1 приводящие последовательно:в действие угловые формующие рычаги 5 (заготовка после предварительной гибки показана на фиг.3). Затем Упоры освобождают заготовку 14, которая валиками перемещается в механизм окончательной гибки, где о«п захватывается роликами 10 и формуется отогну-ттой пластиной 11, а затем сшивается между дисками механизмом 12 скрепления. Готовое изделие (фиг.5) поступает в тару (не показана).

Предлагаемое устройство отличается простотой конструкции, компактностью и простотой обслуживания.

Устройство для изготовления иэделий из картона, преимущественно амор тизирующих прокладок для тары, содержащее смонтированные на станине магазин заготовок,,транспортирующие валики, механизм предварительной гибки продольных противоположных сторон заготовки, име Ю формообразующую плиту с гибочныий элементами, механизм окончательной гибки и механизм скрепления, о т л и ч а ю щ е е с я тем, что, с целью повышения качества изделий и упрощения конструкции, смонтированная консольно над транспортирующими валиками формообразующая плита имеет наклонные поверхности для загиба сторон заготовки под острым углом, а гибочные элементы механизма предварительной гибки выполнены в виде установленных под формообразующей плитой перпендикулярно направлению перемещения заготовок поворотных угловых формирующих рычагов, соответствующих наклонным поверхностям плиты и снабженных шарнирно закрепленными на их свободных концах подпружиненными планками для контактирования с заготовкой.

1643182

1643182
