Реферат



Изобретение относится к пневматическому транспортированию сыпучего материала . Цель изобретения - повышение надежности работы. Пневматический винтовой питатель содержит камеру 1, корпус 2 с приводным шнеком 4, на конце которого имеется конусообразный участок 5 вала. Выходной патрубок 6 выполнен коническим , последний виток шнека состоит из двух частей, в зазоре между которыми перпендикулярно оси вала установлен конический ролик 8. При вращении шнека 4 материал из камеры 1 перемещается в выходной патрубок 6. Благодаря коническим формам патрубка 6 и участка 5 вала материал уплотняется в пробку, а ролик 8, прокатываясь по пробке материала, оттесняет ее от последнего витка шнека, предохраняя его от износа, что повышает надежность работы устройства 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Ос В 65 G 53/48

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4464615/11 (22) 25.07.88 (46) 23,04.91. Бюл. М 15 (?1) Херсонский сельскохозяйственный институт им. А.Д,Цюрупы (72) А,C.TàðàcoB, В.А.Иванов и В.И.Арнаутов (53) 621. 867(088. 8) (56) Авторское свидетельства СССР

hL 893756, кл. В 65 G 53/48, 1979, (54) ПНЕВМАТИЧЕСКИЙ ВИНТОВОЙ ПИТАТЕЛ Ь (57) Изобретение относится к пневматическому транспортированию сыпучего материала. Цель изобретения — повышение надежности работы. Пневматический вин„„5U„„1643366 А1 товой питатель содержит камеру 1, корпус 2 с приводным шнеком 4, на конце которого имеется конусообразный участок 5 вала.

Выходной патрубок 6 выполнен коническим, последний виток шнека состоит из двух частей, в зазоре между которыми перпендикулярно оси вала установлен конический ролик 8. При вращении шнека 4 материал из камеры 1 перемещается в выходной патрубок 6, Благодаря коническим формам патрубка 6 и участка 5 вала материал уплотняется в пробку, а ролик 8, прокатываясь по пробке материала, оттесняет ее от последнего витка шнека, предохраняя его от износа, что повышает надежность работы устройства. 4 ил.

1643366

Изобретение относится к пневмотранспорту сыпучих материалов и может быть использовано в животноводстве при подаче кормов.

Цель изобретения — повышение надежности работы питателя.

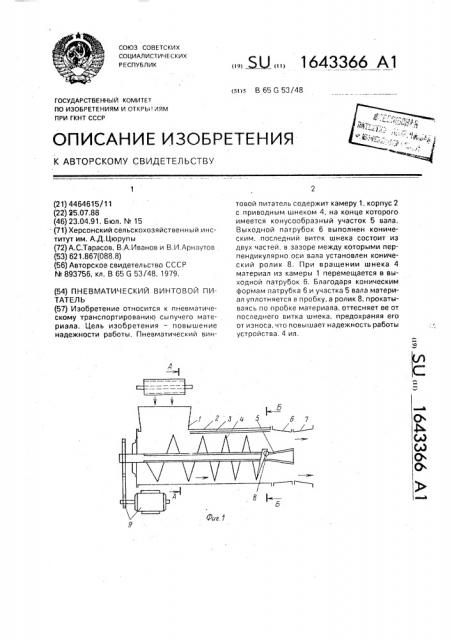

На фиг.1 схематично дан пневматический винтовой питатель; на фиг,2 — разрез

А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг,1; на.фиг.4 — крепление конусообразного ролика, вид В на фиг.3.

Питатель содержит приемную камеру 1, эллипсообразн ый корпус 2, и рямоугол ьную направляющую планку 3; шнек 4 с переменным шагом витков, имеющий на свободном конце конусообразный участок 5 вала, выходной патрубок конической формы 6 и конусную секцию 7; соединенные с материалопроводом, конический ролик 8 на выполненном из двух частей с зазором последнем по ходу движения материала витке шнека 4 и привод 9, Ролик 8 установлен в зазоре частей витка шнека на оси перпендикулярно валу шнека и обращен к последнему своим меньшим основанием.

Питатель работает следующим образом.

Шнек 4 приводится во вращение приводом 9. Поступающая из камеры 1 в зллипсообразный корпус 2 кормосмесь перемещается,с помощью шнека 4 по направляющей планке 3 в сторону выходного патрубка 6 и конусообразного участка вала 5, где за счет прибывающей кормосмеси уплотняется, образуя кольцеобразную пробку, и далее, поступая в конусную секцию 7, пробка разрыхляется и поступает в материалопровод, Сжатие кормосмеси в осевом и радиальном направлениях за счет уменьшения шага витков в направлении подачи и силы трения в патрубке 6 и участке 5 позволяет получить пробки с такой степенью плотности, которая предотвращает прорыв сжатого воздуха из материалопровода в полость корпуса 2. Ро5 лик 8, прокатываясь по пробке материала,, отталкивает ее от витка шнека, предотвращая износ последнего.

Длину ролика 8 целесообразно выполнять равной диаметру витков шнека 4. Для

10 того чтобы кормосмесь не проворачивалась вместе со шнеком 4, корпус 2 имеет эллиптическое сечение и на его внутренней поверхности смонтирована планка 3.

В ы пол нение выходного патрубка 6 и участка

15 5 конца вала коническими позволяет уплотнить материал при выходе из корпуса 2, а . наличие конического ролика 8 позволяет предохранить последний виток шнека 4 от истирания материалом, что повышает на20 дежность работы питателя, Формула изобретения

Пневматический винтовой питатель, содержащий приемную камеру и выходной

25 патрубок, сообщенные между собой корпусом с размещенным в нем приводным шнеком с конусообразным участком вала на конце, обращенным большим основанием к выходному патрубку, отличающийся

30 тем, что, с целью повышения надежности работы, крайний виток шнека со стороны выходного патрубка размещен перед меньшим основанием конусообразного участка вала и выполнен из двух частей с образова35 нием зазора между ними, а питатель снаб>кен размещенным в упомянутом зазоре коническим роликом, прикрепленным своей осью перпендикулярно к валу шнека с расположением своим меньшим основанием у

40 вала шнека.

1643366

A-А
