Устройство для загрузки стружкодробилки

Устройство для загрузки стружкодробилки

Иллюстрации

Показать все

Реферат



Изобретение относится к переработке стружки. Цель изобретения - повышение надежности в работе. Устройство для загрузки стружкодробилки состоит из загрузочного бункера 1, наклонное днище которого выполнено в виде колосников 2, в нижней и верхней части днища находятся выпускные отверстия 3 и 4. На боковых стенках и днище бункера 1 размещены шипы 5. Штанга 5 с шипами 7 размещена под углом к днищу бункера 1 с возможностью возвратно-поступательного перемещения и соединена с приводом 8. Под выпускным отверстием 3 и колосниками 2 размещены контейнеры 9 и 10 для недробимых материалов и мелкой фракции стружки, под отверстием 4 расположена дробилка 11. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕ ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Й/2. 1 (21) 4497228/11 (22) 19.10.88 (46) 23.04.91. Бюл. 1Ф 15 (71) Уральский проектный и проектно-конструкторский институт тяжелого машиностроения (72) И,M.Àðîíñîí, E.В.Данчева и Н.Н.Костырева (53) 621.96,06(088.8) (56) Патент США M 3462088, кл. В 02 С

23/02, 1966. (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ СТРУЖКОДРОБИЛКИ (57) Изобретение относится к переработке стружки. Цель изобретения — повышение

«5LI 1643374 А1 (st>s В 65 G 65/30, В 02 С 23/02 надежности в работе, Устройство для загрузки стружкодробилки состоит из загрузочного бункера 1, наклонное днище которого выполнено в виде колосников 2, в нижней и верхней части днища находятся выпускные отверстия 3 и 4, На боковых стенках и днище бункера 1 размещены шипы 5.

Штанга 5 с шипами 7 размещена под углом к днищу бункера 1 с возможностью возвратно-поступательного перемещения и соединена с приводом 8, Под выпускным отверстием 3 и колосниками 2 размещены контейнеры 9 и 10 для недробимых материалов и мелкой фракции стружки, под отвеостием 4 расположена дробилка 11, 2 ил, 1643374

Формула изобретения

Фиг. 2

Составитель Н. Никитина

Техред M.Moðråíòàë Корректор T. Малец

Редактор В. Данко

Заказ 1209 Тираж 500 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к области переработки стружки, в частности к устройствам для перемещения стружки к стружкодробилке.

Цель изобретения — повышение надеж- 5 ности работы.

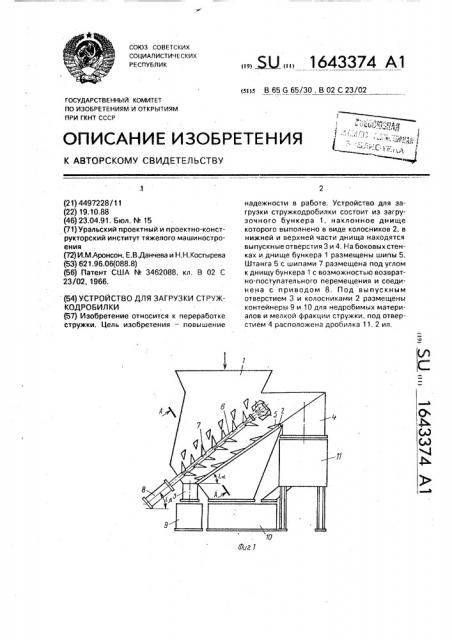

На фиг.1 дано устройство для загрузки стружкодробилки, общий вид; на фиг.2— разрез А — А на фиг,1, 10

Устройство состоит из загрузочного бункера 1, наклонное днище которого выполнено в виде колосников 2, в нижней и верхней части днища находятся выпускные отверстия 3 и 4. На боковых стенках и днище 15 бункера 1 размещены шипы 5. Штанга 6 с шипами 7 размещена под углом к днищу бункера 1 с возможностью возвратно-поступательного перемещения и соединена с приводом 8. Под выпускным отверстием 3 и 20 колосниками 2 размещены контейнеры 9 и

10 для недробимых материалов и мелкой . фракции стружки, а под отверстием 4 — дробилка 11.

Устройство работает следующим обра- 25 зом.

Металлическая стружка из контейнера или из системы удаления ее от мест образования подается в загрузочный бункер 1 и 30 попадает на шипы 7 штанги 6, совершаю-. щей возвратно-поступательное движение, при этом пучки стружки взаимодействуют с неподвижными шипами 5, перемещаются, разрываются и порциями продвигаются в 35 сторону выпускного отверстия 4, откуда поА-А падают в дробилку 11. Стружка мелкой фракции при этом проваливается через прозоры колосников 2 и накапливается в контейнере 10, в который также поступает стружка после дробления.

Недробимые предметы при разрыве пучков стружки, отделяясь, скатываются по наклонному днищу через отверстие 3 в контейнер 9, Угол наклона днища а меньше угла наклона штанги

В случае заклинивания штанги с шипами 7, при котором усилие на приводе 8 превышает допустимое значение, блок управления (не показан) привода 8 срабаты-. вает на реверс, при многократном заклинивании блок управления отключает привод 8.

Устройство для загрузки стружкодробилки, содержащее загрузочный бункер с шипами на боковых стенках и наклонным днищем с выпускным отверстием в нижней части, расположенную над днищем с возможностью возвратно-поступательного движения штангу. с шипами, направленными в сторону загрузки материала, о тл и ча ю щееся тем,что,сцелью повышения надежности в работе, днище выполнено с вторым отверстием в его верхней части и представляет собой колосники с шипами, направленными в сторону, противоположную подаче материала, а штанга установлена под углом к днищу с увеличением расстояния между ними от нижнего отверстия к верхнему,
