Гидродомкрат

Гидродомкрат

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромашиностроению и может быть использовано в подъемно-транспортных машинах. Цель изобретния - повышение надежности и упрощение технологии изготовления. Гидродомкрат содержит поршень со штоком (ПШ) 1, размещенный в корпусе (К) 3 с образованием рабочей полости (РП) 4, плунжерный насос (ПН) 5 и бак (Б) 6 для рабочей среды, установленные на общей опорной плите (ОП) 7 и сообщенные между собой. В ОП 7 выполнены каналы 8 и 9 с обратными клапанами (ОК) 10-13. Б 6 выполнен в виде размещенного в ПШ 1 трубчатого элемента (ТЭ) 14. неподвижно установленного на ОП 7, при этом К 3, ПШ 1 и ТЭ 14 выполнены ступенчатыми из железоалюминиевого сплава с образованием кольцевых полостей (КП) 15 и 16, заполненных ферромагнитной жидкостью , а домкрат снабжен фиксатором положения (ФП), выполненным в виде установ-. ленных концентрично К 3 и ТЭ 14 электромагнитных катушек (ЭК) 17 и 18, подключенных к источнику питания через прерыватель (ПР) 19. К 3, ПШ 1 и ТЭ 14 выполнены из трубных заготовок с образованием канавок под уплотнения 20-25. Кроме того. ПР 19 установлен на приводном рычаге 26 ПН 5 и выполнен с клиновидным толкателем 27. 2 з.п.ф-лы, 1 ил. и с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 ф

4, Ф

Ф

С (21) 4600525/29; 4600524/29 (22) 02.11.88 (46) 23.04.91. Бк)л. М 15 (71) Омский политехнический институт (72) Г.П. Финаев (53) 621.225(088.8) (56) Авторское свидетельство СССР

М 1291539, кл. В 66 F 3/30, 1984. (54) ГИДРОДОМКРАТ (57) Изобретение относится к гидромашиностроению и может быть использовано в подьемно-транспортных машинах. Цель изобретния — повышение надежности и упрощение технологии изготовления. Гидродомкрат содержит поршень со штоком (ПШ)

1, размещенный в корпусе (К) 3 с образованием рабочей полости (РП) 4, плунжерный насос (ПН) 5 и бак (Б) 6 для рабочей среды, установленные на общей опорной плите

„„Я3 „„1643440 А1 (я)ю В 66 F 3/30, F 16 В 15/17 (ОП) 7 и сообщенные между собой. В ОП 7 выполнены каналы 8 и 9 с обратными клапанами(ОК) 10-13. Б 6 выполнен в виде размещенного в ПШ 1 трубчатого элемента (ТЭ)

14, неподвижно установленного на ОП 7, при-этом К 3, ПШ 1 и ТЭ 14 выполнены ступенчатыми из железоалюминиевого сплава с образованием кольцевых полостей (КП) 15 и 16, заполненных ферромагнитной жидкостью, а домкрат снабжен фиксатором положения (ФП}, выполненным в виде установ-. ленных концентрично К 3 и ТЭ 14 электромагнитных катушек (ЭК) 17 и 18, подключенных к источнику питания через прерыватель (ПР) 19, К 3, ПШ 1 и ТЭ 14 выполнены из трубных заготовок с образованием канавок под уплотнения 20 — 25. Кроме того, ПР

19 установлен на приводном рычаге 26 IlH

5 и выполнен с клиновидным толкателем

27. 2 э.п.ф-лы, 1 ил.

1643440

Изобретение относится к гидромашиностроению, в частности к грузоподъемным механизмам, и может быть использовано в подъемно-транспортном машиностроении, Целью изобретения является повышение надежности и улучшение технологии изготовления.

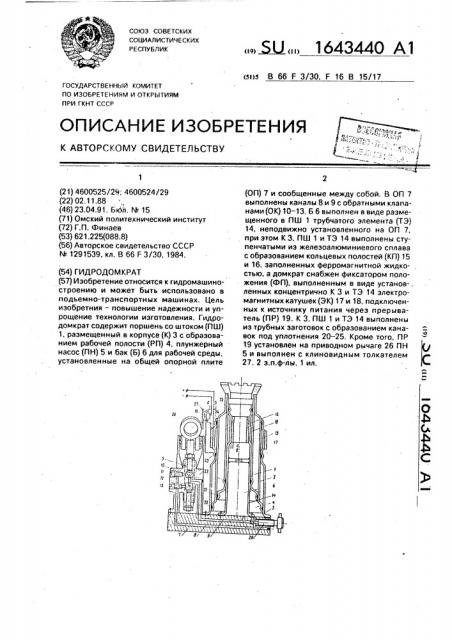

На чертеже представлен гидродомкрат, осевое сечение, Гидродомкрат содержит поршень 1 со штоком 2, размещенный в корпусе 3 с образованием рабочей полости 4, плунжерный насос 5 и бак 6 для рабочей среды, установленные на общей опорной плите 7 и сообщенные между собой выполненными в последней каналами 8 и 9 с обратными клапанами 10 — 13, Бак 6 выполнен в виде размещенного в поршне 1 со штоком 2 трубчатого элемента 14, неподвижно установленного на опорной плите 7, при этом корпус 3, поршень 1 со штоком 2 и трубчатый элемент

14 выполнены ступенчатыми из железоалюминиевого сплава с образовнием своими ступенями кольцевых полостей 15 и 16. заполненных ферромагнитной жидкостью, а домкрат снабжен фиксатором положения, выполненным в виде установленных концентрично корпусу 3 и трубчатому элементу

14 электромагнитных катушек 17 и 18, подключенных к источнику питания (не показан) через прерыватель 19. Корпус 3, поршень 1 со штоком 2 и трубчатый элемент

14 выполнены из трубчатых заготовок с образованием кольцевых канавок под уплотнения 20-25.

Прерыватель 19 установлен на приводном рычаге 26 плунжерного насоса 5 и выполнен с клиновидным толкателем 27. Для возврата поршня 1 со штоком 2 в исходное положение предназначен запорный кран

28, Гидродомкрат работает следующим образом.

Перед эксплуатацией гидродомкрата необходимо наполнить бак 6 рабочей средой, обеспечив перетекание этой среды в рабочую полость 4. Кроме того, полости 15 и 16 заполняют ферромагнитной жидкостью (смесь ферромагнитного порошка с машинным маслом).

Подъем груза осуществляется с подключенными электромагнитными катушками 17 и 18 к источнику постоянного тока и производится наполнением рабочей полости 4 рабочей средой путем действия двуплунжерного насоса 5 с перемещением плунжеров

55 приводным рычагом 26. Наполнение рабочей полости 4 осуществляется при действии насоса 5, перекачивая жидкость из бака 6 через канал 9, обратные клапана 10 и 12 и канал 8 с обратными клапанами 11 и 13. При действии электрического тока образуется электромагнитное поле посредством электромагнитных катушек 17 и 18, воздействующее на ферромагнитную жидкость и материал поршня 1 со штоком 2 с магнитофрикционными свойствами, Это воздействие характеризуется тем, что ферромагнитная смесь обеспечивает дополнительное стопорение поршня 1 со штоком 2 в момент перетекания рабочей среды через обратные клапана, Для опускания поршня 1 со штоком 2 в исходное положение как под грузом, так и без него, необходимо открыть кран 28 для перетекания рабочей среды из рабочей полости 4 в бак 6 и отключить электромагнитные катушки 17 и 18 от источника постоя н ного тока.

Формула изобретения

1; Гидродомкрат, содержащий поршень со штоком, размещенный в корпусе с образованием рабочей полости, плунжерный насос и бак для рабочей среды, установленные на общей опорной плите и сообщенные между собой выполненными в последней каналами с обратными клапанами, о т л.ич а ю шийся тем, что, с целью повышения надежности бак вйполнен в виде размещенного в поршне со штоком трубчатого элемента, неподвижно установленного на опорной плите, при этом корпус, поршень со штоком и трубчатый элемент выполнены ступенчатыми из железоалюминиевого сплава с образованием своими ступенями кольцевых полостей, заполненных ферромагнитной жидкостью, а домкрат снабжен фиксатором положения, выполненным в виде установленных концентрично корпусу и трубчатому элементу электромагнитных катушек, подключенных к источнику питания через прерыватель, 2. Гидродомкрат по и. 1, о т л и ч а юшийся тем. что корпус, поршень со штоком и трубчатый элемент выполнены из трубных заготовок с образованием кольцевых канавок под уплотнения. . 3. Гидродомкрат по и. 1, о т л и ч а юшийся тем, что прерыватель установлен на приводном рычаге плунжерного насоса и выполнен с клиновидным толкателем.
